Lubomír Zeman: Spritzgießen von Kunststoffen und Oberflächenqualität, Teil 2
Messung der Oberflächenrauheit
Die Messung der Oberflächenrauheit lässt sich in vier grundlegende Gruppen unterteilen:
- qualitative Messung – visuell – nutzt die menschlichen Sinne – Tast- und Sehsinn. Die zu prüfende Materialoberfläche wird mit Musterflächen verglichen, die eine festgelegte Rauheit aufweisen; die Sichtprüfung kann durch eine Lupe oder ein Mikroskop unterstützt werden
- Vergleichsmethode – zur Beurteilung von Oberflächen werden Normale mit definierter Rauheit verwendet – Abbildung 15, der Vergleich erfolgt an mehreren Stellen der zu beurteilenden Oberfläche
| Abbildung 15: Komparator (Vergleichsnormal) für die Oberflächenrauheit |
- taktile Messungen – bei der Messung wird die gleichmäßige Bewegung des Messtasters über die Fläche der zu prüfenden Probe genutzt, die Anpresskraft der abtastenden Diamantspitze beträgt 0,00075 N – ČSN EN 3274, Abbildung 16

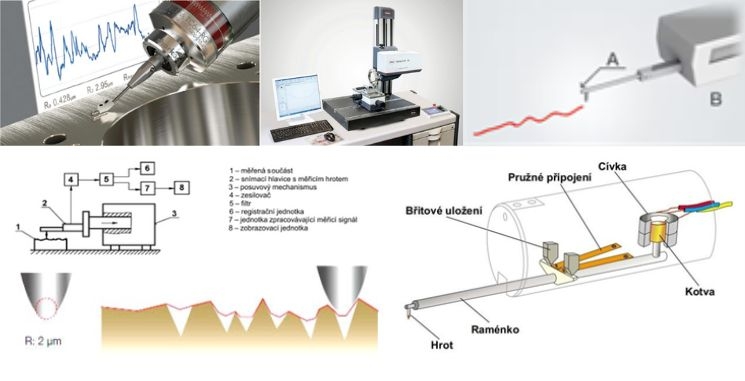

| Abbildung 16: Von oben – taktile Rauheitsmessung auf einer CNC-Werkzeugmaschine – links; taktiles Messgerät – rechts/Schema der taktilen Rauheitsmessung/Schema eines induktiven Sensors/abtastende Tastspitze – ihr Radius wird elektronisch korrigiert |
- berührungslose Messungen – Beschreibung der räumlichen, flächenhaften Oberfläche und ihrer Rauheit; im Gegensatz zur taktilen Messmethode, die profilbasiert ist – gemessen wird in einem Profil –, setzt sich die Fläche hier aus vielen Profilen zusammen, aus den gemessenen Daten werden auch die Profilparameter Ra,Rz,Rmax abgeleitet; Geräte zur berührungslosen Rauheitsmessung verwenden üblicherweise das Lichtschnittverfahren – dieses Verfahren nutzt ein Bündel paralleler Strahlen, die durch einen schmalen Spalt in die Form einer dünnen Ebene gebracht werden; die Lichtstrahlen treffen über ein definiertes optisches Linsensystem unter einem Winkel von 45° auf die zu messende Oberfläche – oder das Laserprofilierungsverfahren – dieses Verfahren nutzt das Triangulationsprinzip – ein Laserstrahl wird auf die zu messende Oberfläche projiziert, das Bild des Laserstrahls auf der zu messenden Oberfläche wird unter einem vorgegebenen Winkel mit einer CCD-Kamera, einem Sensor, erfasst; anhand des aufgenommenen Bildes wird das Profil des Objekts im durch den Laserstrahl bestimmten Schnitt ausgewertet. Für die genaueste Beurteilung der Oberflächenrauheit werden konfokale Mikroskope eingesetzt – ein Laser-Rastermikroskop, dessen Lichtquelle ein Laserstrahl ist, oder ein Weißlicht-Konfokalmikroskop mit rotierender Scheibe – Abbildung 17
| 1 – Beleuchtungseinheit, 2 – Farbfilter, 3 – Kondensor, 4 – Spalt, 5 – Beleuchtungsobjektiv, 6 – Beobachtungsobjektiv, 7 – Verschiebbare Platte mit Markierung, 8 – Linse, 9 – Messfläche |

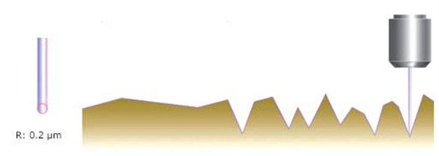

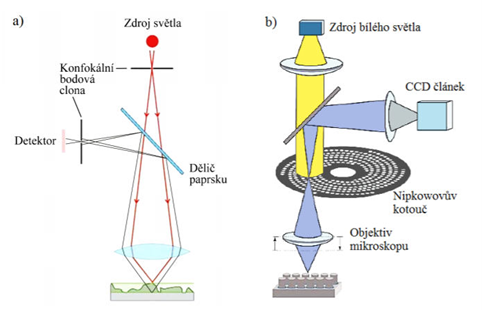

| Abbildung 17: Von oben – Schema der Optik für das Lichtschnittverfahren/Messung von Mikrounebenheiten – der Rauheit mittels Laserstrahl – Strahldurchmesser 0,04 µm = 0,00004 mm/links – Schema eines konfokalen Laser-Rastermikroskops (die zu beurteilende Fläche wird zeilenweise Punkt für Punkt abgetastet), rechts – Schema eines konfokalen Mikroskops mit rotierender Scheibe |
- neben den oben genannten berührungslosen Verfahren zur Messung der Oberflächenqualität werden sehr häufig Geräte mit Sensoren des Typs CLA – Chromatische Längsaberration – eingesetzt – weißes Licht wird zerlegt und durch die Optik auf die zu prüfende Oberfläche gerichtet. Die Optik zerlegt das Licht nach Wellenlängen, und an jedem Punkt der Oberfläche wird nur eine bestimmte Wellenlänge fokussiert . Das von der Oberfläche reflektierte Licht passiert eine Öffnung, die nur das Licht der fokussierten Wellenlänge durchlässt. Ein Spektrometer lenkt das Licht auf einen Matrixsensor, auf dem jedem Punkt eine räumliche Position zugeordnet wird, die anschließend rechnergestützt verarbeitet und ausgewertet wird. Anstelle von CLA-Sensoren können auch Lasersensoren eingesetzt werden. Diese sind jedoch nicht so genau wie CLA-Sensoren. Die erfassten räumlichen Positionen werden anschließend mit speziellen Programmen verarbeitet, die eine 3D-Datenverarbeitung einschließlich einer 3D-Visualisierung ermöglichen; das Schema eines CLA-Sensors ist in Abbildung 18 dargestellt

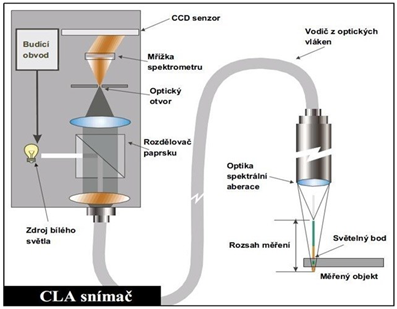

| Abbildung 18: Schema eines CLA-Sensors zur Messung der Oberflächenrauheit |
Messung von Glanz und Narbungen
Glanz – Glanzwahrnehmung – Glanz ist eine visuelle Wahrnehmung, ein Eindruck, der beim Betrachten der Oberfläche eines bestimmten Objekts entsteht und stark vom Zustand der Oberflächenqualität des beurteilten Teils, von der Art seiner Beleuchtung und vom Winkel abhängt, unter dem wir die Oberfläche betrachten. Je mehr direktes Licht von der Oberfläche reflektiert wird, desto heller und glänzender erscheint die Oberfläche. Anders ausgedrückt – Glanz ist eine physikalische Größe, die die Fähigkeit der Oberfläche eines Gegenstands aus einem bestimmten Material bewertet, unter bestimmten geometrischen Bedingungen bei unterschiedlichen richtungsabhängigen Reflexionseigenschaften Licht zu reflektieren.
Hier möchte ich nochmals betonen – das Konzept der „Glätte“ oder „Rauheit“ bei der Glanzbewertung und bei der spanenden Bearbeitung ist völlig unterschiedlich – Rauheit ist die Folge kleiner Oberflächenunregelmäßigkeiten im Material, die nach der spanenden Bearbeitung entstehen.
Hoher Glanz entspricht einer starken Reflexion des auf das Objekt auftreffenden Lichts. Das bedeutet, dass das einfallende Licht in einer Hauptreflexionsrichtung reflektiert wird; der Reflexionswinkel ist gleich dem Einfallswinkel.
Wahrnehmung von Seidenglanz und Mattheit – diese Wahrnehmung entspricht einer schwächeren Reflexion des auf das Objekt auftreffenden Lichts und bedeutet, dass das einfallende Licht gestreut reflektiert wird. Die Oberfläche weist eine Mikrorauheit auf, die das einfallende Licht diffus in alle Reflexionsrichtungen streut. Je stärker das Licht gestreut wird, desto geringer ist die Reflexionsintensität in der Hauptrichtung und desto matter erscheint die Oberfläche.
Die beschriebenen Zusammenhänge zwischen Glanz und Mattheit zeigt Abbildung 19.

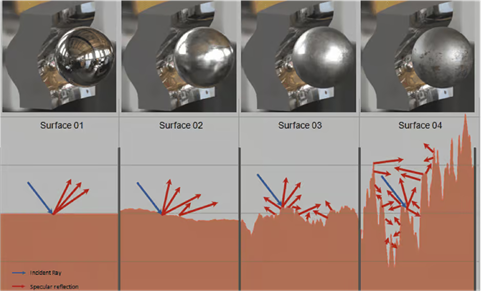

| Abbildung 19: Glanzwahrnehmung – Oberfläche, Oberfläche 01 – Spiegelglanz über Hochglanz – Oberfläche 02, technischen Glanz – Oberfläche 03 bis hin zu Oberfläche 04 – matt Blauer Pfeil – einfallender Strahl Roter Pfeil – spiegelnde Reflexion an der Oberfläche an der jeweiligen Stelle |
Mit der Glanzmessung befasst sich die Norm ČSN EN ISO 2813:2016 Beschichtungsstoffe – Bestimmung des Glanzwertes unter 20°, 60° und 85°. Die Intensität des reflektierten Lichts wird unter einem kleinen Reflexionswinkel gemessen. Eine Lichtquelle, die die CIE-Lichtart C (Internationale Beleuchtungskommission – Commission Internationale de l´ Éclairage) simuliert, befindet sich im Brennpunkt von Kollimationslinsen (diese Linsen sind so ausgelegt, dass sie divergierende oder konvergierende Lichtstrahlen erfassen und in parallele, gleichgerichtete Strahlen umwandeln). Die Messergebnisse werden mit einem Normal verglichen, mit der Lichtmenge, die von einem schwarzen Körper mit einem definierten Brechungsindex np = 1,567 reflektiert wird – der gemessene Glanzwert des Normals beträgt 100 Glanzeinheiten – 100 GU (Gloss Unit).
Zur Differenzierung (Unterscheidung) des Glanzes über den gesamten Messbereich – von Hochglanz bis zu einer matten Oberfläche – sind drei Messgeometrien standardisiert (genormt): 20°, 60°, 85°. Es sind deshalb drei, weil beim Vergleich unterschiedlicher Glanzgrade eine einzige Messgeometrie, beispielsweise 60°, möglicherweise kein Ergebnis liefert, das mit der visuellen Beobachtung korreliert (Korrelation = gegenseitige Beziehung zwischen Größen, Vorgängen, Merkmalen). Jede der drei Geometrien verwendet dieselbe Blende für die Lichtquelle, aber eine andere Blende für den Sensor.
Die Wahl der Geometrie hängt davon ab, ob eine allgemeine Glanzbewertung durchgeführt, hochglänzende Oberflächen verglichen oder Teile mit geringem Glanz bewertet werden sollen. Die 60°-Geometrie wird für die meisten Glanzmessungen verwendet und dient dazu, festzustellen, ob besser die 20°- oder die 85°-Geometrie eingesetzt werden sollte. Die 20°-Geometrie wird vorzugsweise verwendet, wenn die 60°-Geometrie Werte über 70 GU anzeigt – Hochglanz. Die 85°-Geometrie wird dagegen zum Vergleich von Proben mit einem Glanz nahe der Graumattheit verwendet – wenn die 60°-Geometrie Glanzwerte unter 10 GU misst.
Zur Messung des Reflexionsspektrums werden Reflexionsspektralfotometer verwendet, die zur Bestimmung der Intensität des reflektierten Lichts für die einzelnen Wellenlängen Beugungsgitter einsetzen. Das am Beugungsgitter zerlegte Licht trifft auf eine Reihe von Fotodetektoren, die das einfallende Licht in ein elektrisches Signal umwandeln.
Das Spektralfotometer kalibriert sich zunächst selbst auf absolutes Weiß, das keinerlei Licht absorbiert, und setzt anschließend für alle Wellenlängen die Intensität des vom gemessenen Objekt reflektierten Lichts ins Verhältnis zur Intensität des einfallenden Lichts. So wird das Reflexionsspektrum des jeweiligen Objekts ermittelt.
Bei Handspektralfotometern ist das Beugungsgitter feststehend (in einer Position), und die Geräte verfügen über eine Reihe von Fotodetektoren für Messungen in Abständen von 10 nm. Laborgeräte haben einen Detektor, und das Beugungsgitter ist drehbar, wodurch sich die Auflösung des Messintervalls auf einzelne nm einstellen lässt. Als Lichtquelle werden bei Handspektrometern Halogenentladungslampen oder LED-Lichtquellen verwendet. Tisch- und Laborspektralfotometer sind mit Xenonentladungslampen ausgestattet. Gemessen werden sowohl unstrukturierte, polierte als auch strukturierte, genarbte Oberflächen
Mögliche Ursachen für Abweichungen bei der Glanzmessung desselben Spritzgussteils
Allgemein lässt sich feststellen, dass Prozessparameter, die hinsichtlich der Qualitätsanforderungen an ein bestimmtes Spritzgussteil optimiert wurden, üblicherweise auch für die Herstellung von Spritzgussteilen mit dem geforderten Glanz und der geforderten Oberflächenqualität – Narbung – gelten. Den größten indirekten Einfluss auf die genannten Qualitätsparameter haben die Temperaturparameter:
- Werkzeugtemperatur, deren Erhöhung – begünstigt eine bessere Abbildung der Oberfläche der Werkzeugkavität – Glanz, Mattheit, Narbung – höhere Temperatur = höherer Glanz. Bei teilkristallinen Materialien erhöht sie die Kristallinität und erzeugt eine gleichmäßigere Struktur, verringert die Orientierung der Füllstoffe und reduziert insbesondere bei PA die Wasseraufnahme
- Schmelzetemperatur, deren Erhöhung – verringert Orientierungserscheinungen, erhöht den kristallinen Anteil und reduziert die Nachkristallisation
- Zyklusdauer – mittlerer Einfluss auf den Glanz – eine Verlängerung der Zyklusdauer hat einen ähnlichen Einfluss wie eine Erhöhung der Schmelzetemperatur
- Schneckendrehzahl – geringer Einfluss auf den Glanz
- Einspritzgeschwindigkeit – eine Erhöhung der Einspritzgeschwindigkeit erhöht den Oberflächenglanz geringfügig, auch bei genarbten, strukturierten Oberflächen
- den Einfluss der Nachdruckphase auf die Oberflächenqualität des Spritzgussteils – Abbildung der Narbung – in Abhängigkeit von der Anschnittstelle zeigt Abbildung 20

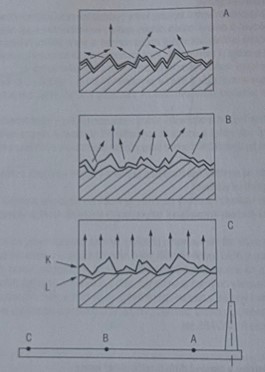

| Abbildung 20: Zusammenhang zwischen Glanz x Mattheit der Oberfläche eines Spritzgussteils in Abhängigkeit vom Abstand der Oberfläche zur Anschnittstelle in der Nachdruckphase des Spritzgießprozesses |
K – Oberfläche des formgebenden Teils des Spritzgießwerkzeugs
L – Oberfläche des Spritzgussteils
A – Oberflächenbereiche in der Nähe der Anschnittstelle – hohe Druckwirkung in der Polymerschmelze während der Füllphase und anschließend im abkühlenden Spritzgussteil während der Nachdruckphase – die Oberfläche der formgebenden Werkzeugteile wird gut auf der Oberfläche des Spritzgussteils abgebildet – die genarbte Oberfläche des Spritzgussteils ist matt
B – Oberflächenbereiche weiter von der Anschnittstelle entfernt – geringere Druckwirkung in der Schmelze während der Füllphase beziehungsweise im Spritzgussteil während der Nachdruckphase – schlechtere Oberflächenabbildung – die Narbung weist einen geringeren Glanz auf
C – Bereiche mit dem größten Abstand zur Anschnittstelle – geringe Druckwirkung in der Polymerschmelze während der Füllphase und im Spritzgussteil während der Nachdruckphase – am wenigsten gut abgebildete Oberfläche – die Oberfläche des Spritzgussteils wird den höchsten Glanzwert aufweisen
Mögliche Ursachen für Abweichungen bei der Messung der Oberflächenqualität – des Glanzes – desselben Spritzgussteils lassen sich in folgenden Gründen finden:
- Spektralfotometer – bei der Glanzmessung desselben Spritzgussteils durch mehrere Prüfer müssen diese Mitarbeiter stets dieselben Geräte verwenden – denselben Hersteller, denselben Gerätetyp, dieselbe Messgeometrie
- Messstelle am Spritzgussteil – für die Messung muss stets unbedingt die genaue Messstelle auf der Oberfläche des Spritzgussteils festgelegt werden – die Begründung für diese Anforderung ist in Abbildung 20 dargestellt
- kundenspezifischer Messstandard – zur Bewertung des Glanzes beziehungsweise der Narbung muss der Kunde seinen Standard bereitstellen, d. h. ein Plättchen aus demselben Material wie das zu bewertende Spritzgussteil mit dem geforderten Glanz oder der geforderten Narbung. Beide Seiten müssen über einen identischen Standard verfügen, mit dem ihre Geräte kalibriert werden
- Messverfahren – bei der Messung muss genau nach den Empfehlungen des Herstellers vorgegangen werden
- Umgebungseinfluss – das Ergebnis der Messung der Oberfläche des Spritzgussteils kann durch die Umgebung beeinflusst werden, in der das Spritzgussteil bewertet wird – Temperatur, relative Luftfeuchtigkeit, UV-Strahlung, Art der Beleuchtung usw., außerdem
- Feuchtigkeitsaufnahme der Materialien der Spritzgussteile, Alterung der Spritzgussteile, Veränderung des kristallinen Anteils bei teilkristallinen Polymeren, Verteilung des Füllstoffs in Spritzgussteilen aus Verbundwerkstoffen mit thermoplastischer Matrix. Der Umgebungseinfluss kann sich insbesondere bei Spritzgussteilen aus teilkristallinen Materialien bemerkbar machen, am stärksten bei Polyamiden, die besonders anfällig für den Einfluss der Wasser- und Feuchtigkeitsaufnahme sind. Insbesondere bei PA kommt es abhängig von der Temperatur, der Zeit und der relativen Luftfeuchtigkeit der Einsatzumgebung des Spritzgussteils vor allem in dessen Oberflächenschicht zur Feuchtigkeitsaufnahme. Dies ist die zu bewertende Oberfläche, wobei es dort wiederum abhängig von Temperatur und Zeit zu einer Veränderung des kristallinen Anteils kommen kann. Beide Erscheinungen – Feuchtigkeitsaufnahme und Veränderung des kristallinen Anteils – können sowohl den Glanz als auch die Narbung beeinflussen. Bei Verbundwerkstoffen mit thermoplastischer Matrix können sich bei der Messung auch die Verteilung des Füllstoffs in den Oberflächenschichten und die Orientierung des Füllstoffs auswirken.
Ende des zweiten Teils.
Den ersten Teil finden Sie hier.
Den dritten Teil finden Sie hier.
