Ing. Lubomír Zeman ist ein anerkannter Fachmann und Autor mehrerer erfolgreicher Publikationen auf dem Gebiet des Spritzgießens von Kunststoffen. Wir präsentieren Ihnen seine neueste Fachstudie, die sich mit dem Spritzgießen von Kunststoffen und der Oberflächenqualität befasst. Der dritte Teil dieser Artikelserie widmet sich Oberflächenbearbeitungen wie dem Polieren oder dem Narben.

Oberflächenbearbeitung – Polieren, spanlose Verfahren, Narben

Nach den Bearbeitungsprozessen bleiben auf der Oberfläche des formgebenden Werkzeugteils üblicherweise Spuren des Bearbeitungswerkzeugs oder des Verfahrens zurück. Diese Spuren werden beim Formgebungsprozess als Negativform auf die Oberfläche des Spritzgussteils übertragen, was bei der Entnahme des Spritzgussteils aus dem Werkzeug und häufig auch aus gestalterischer Sicht nachteilig ist. Deshalb werden die formgebenden Werkzeugteile entsprechend den Kundenanforderungen an die Oberflächen bearbeitet: Oberflächen ohne zusätzliche Bearbeitung, polierte Oberflächen und genarbte Oberflächen – Erzeugung von Strukturen auf der Oberfläche der formgebenden Teile.

Narbungen sowie glänzende oder matte Oberflächen an Spritzgussteilen aus Thermoplasten entstehen üblicherweise durch die Abbildung der Oberflächenstruktur der formgebenden Teile des Spritzgießwerkzeugs. Zur Erzeugung einer genarbten Werkzeugoberfläche kann je nach konkreter Anforderung eine ganze Reihe von Technologien eingesetzt werden – Polieren, elektroerosive Bearbeitung, fotochemisches Ätzen, Laserabtrag, Sandstrahlen, Gravieren usw.

Die Entformungsschrägen der Wände der Spritzgussteile müssen an die Art und Tiefe der Narbung angepasst werden, wobei zur Entformungsschräge für das Auswerfen eine Schräge für die Entformung der Narbung hinzugerechnet werden muss. Dabei gilt die Empfehlung, die Auswerfschräge um 1° je 0,015 mm bis 0,020 mm Narbungstiefe zu vergrößern. Die Narbung stellt eine Tiefe dar, die in den genormten Maßtoleranzen und geometrischen Abweichungen nicht berücksichtigt wird, wobei die Narbungstiefe beispielsweise bei lasererzeugten Narbungen im Bereich von Zehntelmillimetern oder darüber liegen kann.

Polieren

Das Polieren ist üblicherweise der abschließende Arbeitsgang nach der Bearbeitung und dem Einpassen der formgebenden Teile von Spritzgießwerkzeugen. Dabei werden kleine Unebenheiten entfernt und die gewünschte Oberflächengüte – technischer Glanz oder Spiegelglanz, die Güte der bearbeiteten Oberfläche (bis Ra < 0,1 μm) – erreicht. Im Gegensatz zum Schleifen handelt es sich um einen geringen Materialabtrag, bei dem lediglich die Spitzen der Unebenheiten aus der vorherigen Bearbeitung entfernt werden. Wir unterscheiden drei grundlegende Polierverfahren:

  • mechanisches Polieren – wird im Werkzeugbau am häufigsten eingesetzt und erfolgt manuell oder maschinell. Das Prinzip besteht im mechanischen Abtrag von Material des zu polierenden Teils durch die Einwirkung harter Schleifkörner, die fest auf dem Polierwerkzeug gebunden sind oder lose zwischen dem Werkzeug und dem zu bearbeitenden, zu polierenden Teil aufgebracht werden
  • chemisches Polieren – das Verfahren beruht auf dem Materialabtrag durch die chemische Einwirkung einer geeigneten Lösung auf die Oberfläche des Teils. Dabei findet eine chemische Reaktion statt, bei der Material an den Spitzen der Oberflächenunebenheiten entfernt wird
  • elektrochemisches Polieren – der Materialabtrag erfolgt durch elektrochemisches Auflösen der Spitzen der Oberflächenunebenheiten. Das zu polierende Bauteil ist die Anode, die in einen geeigneten Elektrolyten zwischen Kathoden eingetaucht ist, deren Anordnung an die Form des Werkstücks angepasst ist

Technisches Polieren erfolgt beispielsweise als Oberflächenvorbereitung für eine fotochemische Narbung, für eine lasererzeugte Narbung, vor dem Lackieren, vor dem Beschichten oder als abschließende Oberflächenbearbeitung zur guten Entnahme des Spritzgussteils aus der Werkzeugkavität. Das Polieren erhält die Maß- und Formgenauigkeit des Teils. Poliert werden sowohl metallische Werkstoffe als auch Aluminiumlegierungen, Gusseisen sowie Kupfer- oder Graphitelektroden.

Ein gewisses Problem entsteht bei der sprachlichen Beschreibung der Glanzqualität – technischer Glanz, Hochglanz und Spiegelglanz:

  • technischer Glanz – Beseitigung der Spuren der spanenden oder elektroerosiven Bearbeitung – wird insbesondere zum Polieren formgebender Oberflächen in Entnahmerichtung der Spritzgussteile aus dem Werkzeug eingesetzt, Ra-Wert ca. 0,8 μm
  • Hochglanz – Sichtbereiche von Spritzgussteilen oder gegebenenfalls Rippen, die hinsichtlich der Entnahme der Spritzgussteile aus dem Werkzeug problematisch sind, Ra ca. 0,4 μm
  • Spiegelglanz – bei Anforderungen an Flächen mit besonders hoher optischer Qualität und an optische Spritzgussteile, Ra ca. 0,04 μm

Manchmal wird die Poliergüte als Körnung des Schleifmittels angegeben, beispielsweise:

  • Polieren für das anschließende Narben der Oberflächen von Spritzgussteilen – Körnung 220 bis 400, Ra 0,51 μm bis 0,32 μm
  • Polieren für das anschließende Lackieren der Oberflächen von Spritzgussteilen – Körnung 400, Ra 0,32 μm
  • Polieren für das anschließende Verchromen der Oberflächen von Spritzgussteilen – Körnung 800, Ra 0,14 μm

Das Polieren der formgebenden Werkzeugteile erfolgt meistens manuell unter Verwendung verschiedener Poliermittel und handgeführter Poliermaschinen. Vor dem Polieren muss stets die Glanzart festgelegt werden – ein technisch poliertes Teil kann durch weitere Bearbeitung zu einem Teil mit Hochglanz werden. Beim Polieren auf Spiegelglanz muss jedoch eine Poliertechnologie verwendet werden, die dem gewünschten Glanz entspricht. Ist das Teil bereits technisch poliert, muss die betreffende Oberfläche aufgeraut werden, bevor mit dem Polieren auf Spiegelglanz begonnen werden kann, das üblicherweise von Mitarbeitern spezialisierter Polierunternehmen durchgeführt wird.

Schleifpapiere

Schleifpapier, Schmirgelpapier, Schmirgel – verschiedene Bezeichnungen für denselben Helfer, der dank seiner Eigenschaften und seiner Ausführung in der Lage ist, Material oder Verunreinigungen beziehungsweise Ablagerungen von Oberflächenschichten effektiv zu entfernen, Oberflächen für die weitere Bearbeitung vorzubereiten oder hochwertige Oberflächen zu erzeugen.

Auf die Frage – was ist Schleifpapier – gibt es eine recht einfache Antwort: Auf einem Träger, bei dem es sich meist um dünnen Karton oder ein synthetisches (synthetisch – durch industrielle Synthese hergestellt, im Gegensatz zu Stoffen, die in lebenden Organismen auf natürliche Weise durch Biosynthese entstehen; vom Menschen geschaffen, hergestellt, im Gegensatz zu natürlichem Ursprung) Vlies oder Baumwollgewebe handelt, sind mithilfe eines Bindemittels – verschiedener Arten von Kunstharzen – Schleifkörner aufgeklebt, die mit einer antistatischen Schicht gegen das Anhaften von Staubpartikeln überzogen sind.

Das Material der Schleifkörner bestimmt die Eignung des Schmirgelpapiers für die jeweilige Arbeit und das zu bearbeitende Material. Am häufigsten bestehen die Schleifkörner aus:

  • Korund (Aluminiumoxid Al2O3), der zum Schleifen von Holz, Kunststoffen, Metallen und weiteren Materialien geeignet ist
  • Siliciumcarbid (Siliciumcarbid SiC, Carborundum), das zur Bearbeitung harter Materialien wie Metalle, Keramik oder Glas geeignet ist
  • Silikoncarbid (Quarz), das zum Schleifen von Holz, Kunststoffen und Metallen geeignet ist
  • Almandin (Granat), der zum Schleifen von Metallen, Holz oder Kunststoffen bestimmt ist
  • Keramik zum Schleifen von Metallen (sie hinterlassen eine gröbere Oberfläche)
  • Diamant zum Schleifen der härtesten Materialien
  • kubischem Bornitrid (CBN) zum Schleifen gehärteter Materialien oder von Werkzeugstahl

Der maßgebliche Parameter für das Erreichen der gewünschten Ergebnisse ist die Körnung – Grit, die Abstufung des Schleifpapiers (Körnung – Grit ist ein Begriff, der bei allen Schleifmitteln verwendet wird). Laut dem Europäischen Verband der Schleifmittelhersteller – ISO / FEPA, Federation of European Producer of Abrasives – ist die Körnung des Schleifmittels eine Zahl, die die Anzahl der Siebmaschen pro Zoll (1“ = 25,4 mm) angibt, durch die das Schleifmittel beim Sieben hindurchfällt. Der angegebenen Zahlenkennzeichnung werden in der Bezeichnung üblicherweise der Buchstabe P und der Ausdruck „GRIT“ hinzugefügt. Dabei gilt: Je höher die Körnungsbezeichnung, desto feiner der Schliff, und umgekehrt: Je niedriger die Körnungszahl, desto gröber ist das jeweilige Schleifpapier:

  • P12 – P100 – diese Papiere haben große Körner und werden zum Abtragen dicker Materialschichten und zum Formen abgenutzter Oberflächen verwendet
  • P100 – P180 – sie sind ideal zum Entfernen verschiedener Verunreinigungen und zum Bearbeiten bereits geformter Oberflächen
  • P200 – P800 – die mittlere Körnungsabstufung des Papiers eignet sich zum Glätten von Oberflächen, zum Mattieren und zur Lackkorrektur oder zur Vorbereitung des Materials vor dem Lackieren
  • P1000 – P2500 – sie werden ausschließlich zum Glanzschleifen, für kosmetische Änderungen oder Retuschen verwendet

Die Körnung von Schmirgelpapier wird gemäß FEPA mit folgenden Begriffen bezeichnet:

  • grob (Körnung 7, 8, 10, 12, 14, 16, 20, 22, 24, 30) – Beispiel Grit P 12 = die durchschnittliche Korngröße beträgt 1 815 µm = 1,815 mm
  • mittel (Körnung 36, 40, 46, 54, 60)
  • fein (Körnung 70, 80, 90, 100, 120)
  • sehr fein (Körnung 150, 180, 220, 240)
  • besonders fein (Körnung 280, 320, 400, 500, 600)
  • extra fein (800, 1000, 1200, 2500 ) - Beispiel Grit P 2500 = die durchschnittliche Korngröße beträgt 8,4 µm = 0,0084 mm

Weitere verwendete Normen zur Angabe der Körnung sind die amerikanische ANSI – American National Standards Institute – mit Zahlenkennzeichnungen von 12 bis 1000 und die japanische JIS – Japanese Industrial Stadards Committee. Die FEPA-Kennzeichnung entspricht der Norm ISO 6344-1,2,3:1998 – Teil 1 Prüfung der Korngrößenverteilung; Teil 2 Schleifmittel - Korngrößenanalyse - Bestimmung der Korngrößenverteilung von Macrogrits – Makrokörnungen  P12 bis P220 – Teil 3 Schleifmittel - Korngrößenanalyse – Bestimmung der Korngrößenverteilung von Makrogrits – Makrokörnungen P240 bis P2500.
Neben der Körnung spielt auch die Streudichte des Schleifmittels eine wichtige Rolle, also wie dicht die Schleifkörner auf dem Papier aufgebracht sind:

  • ist das Papier auf der gesamten Fläche mit Körnern belegt, handelt es sich um eine geschlossene Streuung, die für die Metallbearbeitung geeignet ist
  • ist das Papier zu 70 – 80% mit Schleifkörnern belegt, handelt es sich um eine halboffene Streuung, die zum Schleifen von Hartholz geeignet ist
  • bei einer Belegung von nur 50% spricht man von einer offenen Streuung; ein solches Schleifpapier eignet sich zum Schleifen harzreicher Weichhölzer oder zum Entfernen alter Anstriche

Eine wichtige Rolle spielt auch, ob das Schleifpapier trocken oder nass verwendet wird. Beim Nassschleifen empfiehlt es sich, eine etwas höhere Körnung als beim Trockenschleifen zu wählen. Dabei sollten wir bedenken, dass das Schleifpapier vor dem Nassschleifen einige Minuten in Wasser eingeweicht werden muss. Und vergessen wir nicht, dass Schleifpapiere für das Nassschleifen nicht für das Trockenschleifen geeignet sind.

Zur Kennzeichnung von Diamantschleifmitteln wird in Europa die Körnung nach der Norm
ISO 6106:2013 Abrasive products — Checking the grain size of superabrasives; Schleifmittel – Prüfung der Korngröße von Superschleifmitteln verwendet. Die Norm gibt den mittleren Durchmesser des Diamantkristalls in Mikrometern an, und vor der Zahlenbezeichnung steht der Buchstabe D – ein Beispiel ist in Tabelle 5 aufgeführt. Wie aus der Tabelle ersichtlich ist, ist die Kennzeichnung bei Diamantschleifmitteln gegenüber Schleifpapieren umgekehrt – je höher die Zahl in der Bezeichnung ist, desto gröber ist das Korn.

Tabelle 5 : Diamantschleifmittel – Bezeichnung und mittlere durchschnittliche Größe des Diamantkristalls

Fotochemisches Narben

Das Wesen der fotochemischen Bearbeitung zur Herstellung genarbter Oberflächen besteht im kontrollierten Abätzen des Materials des formgebenden Werkzeugteils bis zu einer Tiefe in der Größenordnung von einigen Hundertstelmillimetern bis zu einigen Zehntelmillimetern (bis ca. 0,2 mm). Das Prinzip beruht auf einer chemischen Reaktion zwischen dem Werkstückmaterial und dem reaktiven Medium des Bades, in das das Werkstück eingetaucht wird. Auf die Stellen, die während des Ätzprozesses nicht angegriffen werden sollen, werden spezielle Beschichtungen – Masken – aufgetragen, die das Werkstückmaterial vor der Einwirkung des reaktiven Mediums des Ätzbades schützen. So entstehen Erhebungen und Vertiefungen auf der Oberfläche des formgebenden Teils – die Narbung.

Beim fotochemischen Narben wird folgendermaßen vorgegangen:

  • Definition der Narbung oder deren Erstellung, Generierung (Erstellung nach bestimmten Regeln) – spezialisierte Unternehmen, die fotochemisches Narben im Kundenauftrag durchführen, verfügen über Narbungsmusterkataloge ; die einzelnen Automobilhersteller, die diese Narbungen am häufigsten auf ihren Kunststoffteilen im Innenraum verwenden, haben eigene freigegebene Narbungstypen ; in Zusammenarbeit mit den Narbungsunternehmen werden neue Typen entwickelt
  • aus der Definition der Narbung wird ein Fotonegativ im Maßstab 1 : 1 erstellt
  • das zu narbende Teil wird gründlich gereinigt, die zu narbende Fläche wurde technisch poliert, und auf sie wird eine lichtempfindliche Substanz aufgetragen – ein Fotoresist – eine Schutzmaske, eine gegen das Medium des Ätzbades beständige Schicht, die lichtempfindlich ist
  • das erstellte Fotonegativ mit der Definition der Narbung wird auf den Fotoresist aufgelegt und mit ultravioletter Strahlung belichtet, wodurch die Maske an den gewünschten Stellen aushärtet; die nicht ausgehärtete Beschichtung wird von der Fläche entfernt
  • im Reaktionsbad werden die ungeschützten Stellen mit einer Geschwindigkeit von ca. 0,01 mm/min. bis 0,05 mm/min. abgeätzt
  • nach dem kontrollierten Abätzen wird die Maske vom Teil entfernt, das Teil wird gereinigt und die Narbung wird geprüft
  • da sehr viele unterschiedliche und verschiedenartige Formen genarbt werden, handelt es sich überwiegend um Handarbeit, die eine gewisse Zeit erfordert

Aus dem beschriebenen technologischen Ablauf des fotochemischen Narbens ergibt sich auch eine gewisse Einschränkung dieser Narbungstechnologie – Rippen von Spritzgussteilen, die sich auf deren Sichtflächen befinden, lassen sich fotochemisch nur sehr schwer beziehungsweise ohne Gewähr narben. Bei  einer solchen Gestaltung der Sichtfläche muss die Möglichkeit des Narbens stets mit dem zuständigen Narbungsbetrieb abgestimmt werden.

Eine Auswahl aus dem Musterkatalog fotochemischer Narbungen der Firma Mold-Tech Standex Bohemia, Liberec, ist in Abbildung 21 zu sehen. Abbildung 22 zeigt den Ablauf eines ähnlichen technologischen Verfahrens zur Erzeugung einer Textur – einer Narbung – durch chemisches Ätzen. Bei beiden Verfahren wird der gewünschte Glanz durch Sandstrahlen erzielt.

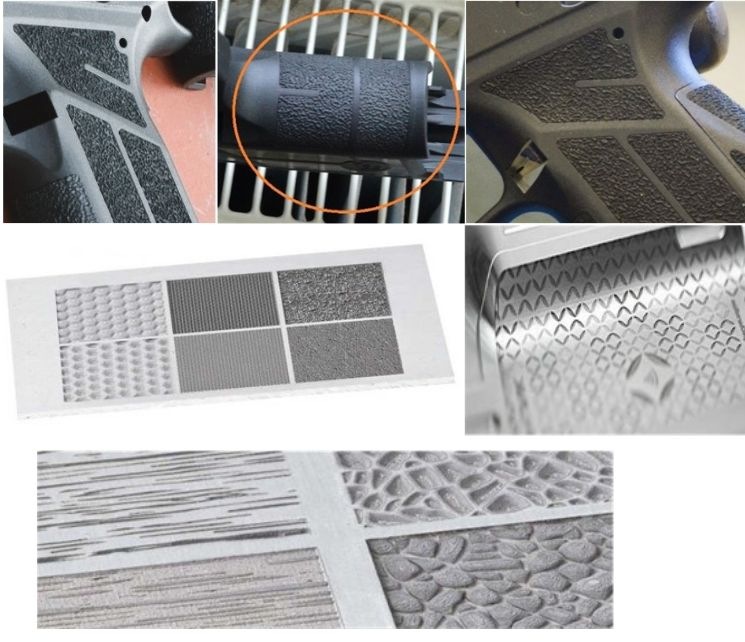

Abbildung 21 : Beispiele fotochemisch geätzter Narbungen

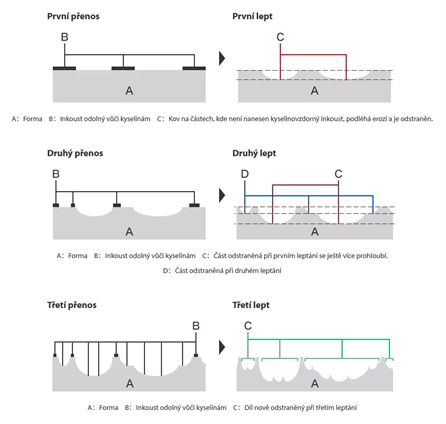

Abbildung 22 : Prinzip der chemischen Erzeugung von Narbungen auf der Oberfläche formgebender Teile von Spritzgießwerkzeugen

Funkenerosives Narben

Unter dem Begriff funkenerosive Bearbeitung (EDM – Electro Discharge Machining) werden mehrere konkrete Verfahren zusammengefasst, deren gemeinsames physikalisches Prinzip der Materialabtrag durch Abschmelzen und Verdampfen mithilfe wiederholter elektrischer Entladungen beziehungsweise Lichtbogenentladungen ist. Dabei entstehen keine Späne wie bei der klassischen Bearbeitung mit Schneidwerkzeugen; es handelt sich um einen Prozess ohne den Einsatz jeglicher Schnittkräfte.

Voraussetzung für die funkenerosive Bearbeitung ist, dass das Werkstück aus einem elektrisch leitfähigen Material bestehen muss. Die Bearbeitung beruht auf dem Prinzip zweier Elektroden, von denen eine das Werkstück (Anode) und die andere das Werkzeug (Kathode) ist. Beide Elektroden sind in eine dielektrische Flüssigkeit eingetaucht (eine Flüssigkeit mit hohem elektrischem Widerstand, wie Maschinen- oder Transformatorenöl, Petroleum, verschiedene Salzlösungen und weitere) und durch einen Funkenspalt voneinander getrennt. Das Schema der funkenerosiven Bearbeitung ist in Abbildung 23 dargestellt.

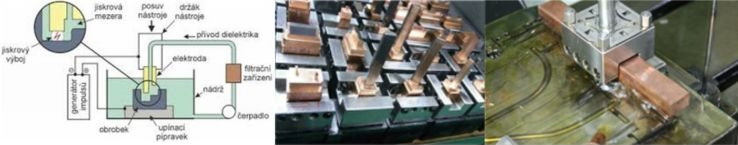

Abbildung 23 : Schema der funkenerosiven Bearbeitung , Satz Cu-Elektroden ,funkenerosive Bearbeitung

Der Materialabtrag beruht auf impulsförmigen Entladungen, die über die gesamte aktive Fläche des Werkzeugs – der Elektrode – verteilt sind. Bei jeder Entladung wird das Material angegriffen, und sowohl am Werkstück als auch am Werkzeug entsteht ein kleiner Krater. Die Mikropartikel, die während des Prozesses sowohl von der Werkzeugelektrode als auch vom Werkstück abgeschmolzen und verdampft werden, werden durch das strömende Dielektrikum aus der Entladungsstelle ausgespült. Bei einigen Verfahren kann die Werkzeugelektrode schwingen, wodurch die Strömung des Dielektrikums und das Ausspülen der entstandenen Mikropartikel aus dem Funkenspalt verbessert werden.

Die Temperatur, bei der das Material verdampft, unterscheidet sich je nachdem, ob ein elektrischer Lichtbogen (Temperatur von 3  600 °C bis 4 000 °C über eine Dauer von 0,1 ms bis 0,1 s) oder eine Funkenentladung (Temperatur bis 10 000 °C über eine Dauer von 0,01 ms bis 0,1 ms) verwendet wird. Die Abhängigkeit der Rauheit von der Entladungsdauer zeigt Abbildung 24.

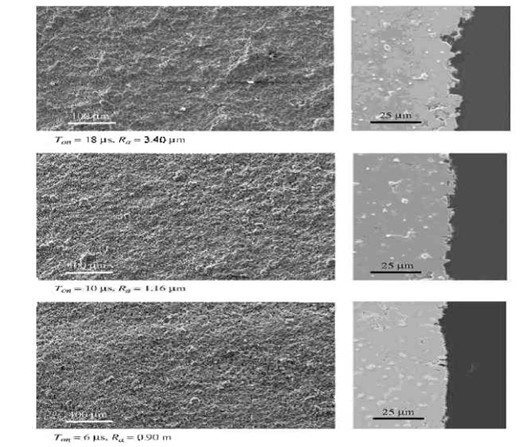

Abbildung 24 : Abhängigkeit der Oberflächenrauheit von der Entladungsdauer

Das Senkerodieren ist das grundlegende Verfahren der EDM-Bearbeitung. Beim Senkerodieren wird die Elektrode auf das Werkstück zu bewegt, wobei der Abstand zwischen der Werkstückoberfläche und der Werkzeugelektrode stets gleich bleibt; der Funkenspalt liegt im Bereich von 0,01 mm bis 0,50 mm. Die Werkzeugelektrode weist auf ihrer Arbeitsfläche das Negativ der gewünschten Oberfläche des fertig bearbeiteten Teils auf; durch die Entladung und den Vorschub der Elektrode in das Werkstück wird ihre Form in das Werkstück übertragen.

Das funkenerosive Narben ist eine nach demselben Prinzip und Fertigungsverfahren wie das Senkerodieren durchgeführte Endbearbeitung, deren Aufgabe darin besteht, auf der bearbeiteten Oberfläche eine Narbung zu erzeugen.

Elektrische Entladungen oder Lichtbogenentladungen zwischen der Werkzeugelektrode und der bearbeiteten Oberfläche erzeugen auf dieser Krater, die bei Verwendung einer entsprechend bearbeiteten Elektrode eine bestimmte Tiefe und Struktur aufweisen können. Auf diese Weise lässt sich auf der Oberfläche des Spritzgussteils eine definierte Rauheit – eine Narbung – erzeugen.

Die Definition der funkenerosiv erzeugten Narbung beruht auf der deutschen Norm VDI 3400 Electrical Discharge maschining: Definitions, Process, Applicaton aus dem Jahr 1975 (VDI = Verein Deutscher Ingenieure, Verein Deutscher Ingenieure, Verband deutscher Ingenieure). Diese Norm definiert 46 Rauheitsstufen von Stufe 00 (Ra 0,1 µm) bis Stufe 45 (Ra 18 µm).

Um die universelle Anwendung funkenerosiv erzeugter Narbungen sicherzustellen, wurde eine Mustertafel – VDI 3400 Ref. XX – erstellt, wobei XX die Nummer der jeweiligen VDI-Narbung gemäß der Mustertafel ist. Das Vergleichsnormal für funkenerosiv erzeugte Narbungen enthält Narbungen aus der Skala VDI 3400, und zwar: 12,15,18,21,24,27,30,33,36,39,42,45; es umfasst eine Rauheit von Ra 0,4 µm bis 18 µm – Tabelle 6 und Abbildung 25.

Tabelle 6: VDI 3400 Ref. xx – Vergleich der Nummer der funkenerosiv erzeugten Narbung mit dem Wert der Oberflächenrauheit Ra

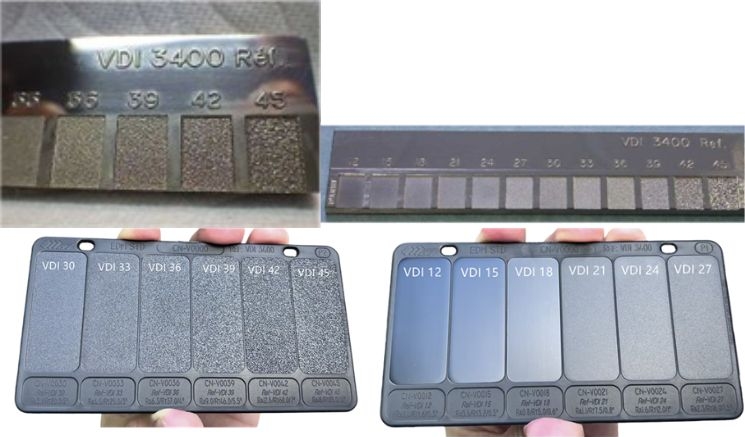

Abbildung 25: Mustertafeln funkenerosiv erzeugter Narbungen nach VDI 3400 Ref. xx

In der Fachliteratur lassen sich Umrechnungstabellen oder Diagramme finden, die die Beziehungen zwischen den einzelnen Rauheitswerten definieren, die mit verschiedenen Methoden ermittelt und berechnet wurden. Verfügbar ist auch eine Tabelle zur Umrechnung der Rauheitswerte nach der Mustertafel des Herstellers von EDM-Funkenerosionsmaschinen, des Schweizer Unternehmens Charmilles, in Ra-Werte – siehe Tabellen und Diagramm in Abbildung 26.

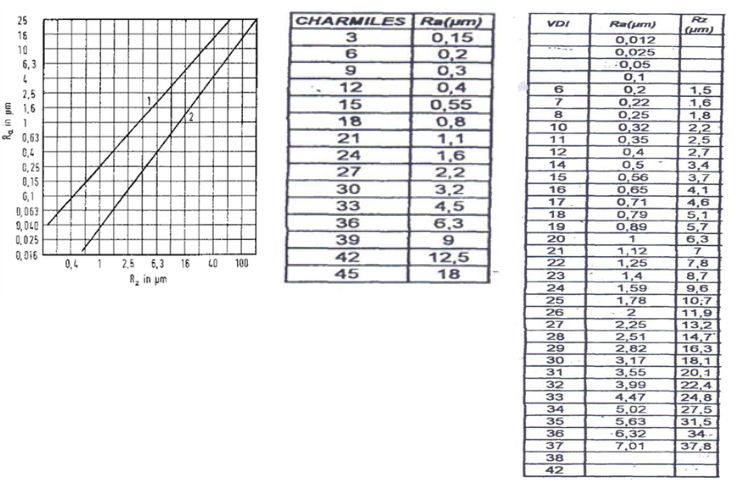

Abbildung 26: Diagramm und Tabellen zur Umrechnung der Rauheitswerte : 1 – obere Grenze für Rz ; 2 – obere Grenze für Ra

Lasernarben

Einer der Vorteile von Lasertechnologien im Allgemeinen besteht darin, dass sie zur Oberflächenbearbeitung durch Gravieren (Abtragen von Material von der Oberfläche) und Beschriften praktisch aller Materialien geeignet sind – sämtlicher metallischer Werkstoffe, einschließlich Teilen mit Oberflächenbehandlung, Nichteisenmetalle, Kunststoffe, Graphit, Glas, Holz, Leder, Keramik, Papier, Gummi, Silikon, Mineralien usw.

Lasertechnologien dienen dazu, auf der Arbeitsoberfläche ein dauerhaftes grafisches oder anderes Motiv zu erzeugen. Das Motiv entsteht durch die thermische Wirkung eines Laserstrahls, der eine Materialschicht bestimmter Dicke von der Oberfläche abträgt (dabei verdampft das Werkstückmaterial), oder die Oberfläche wird gehärtet und dadurch ein visueller Effekt erzeugt. Durch Änderungen der Strahlparameter lässt sich die Qualität der Beschriftung, Textur usw. verändern. Ein Vorteil besteht darin, dass der Prozess berührungslos ist und das übrige Material außer an der Auftreffstelle des fokussierten (auf die jeweilige Stelle gebündelten) Laserstrahls nicht beeinflusst. Neben Beschriftungen lassen sich auch verschiedene Reliefs und Narbungen erzeugen, deren Tiefe bis zu mehreren Millimetern betragen kann.

Je nach Komplexität des Narbungsmotivs unterscheidet man zwischen der 2D-Gravur, bei der der Gravurgrund am bearbeiteten Teil eine konstante Tiefe aufweist, und der 2,5D-Gravur, bei der ein mehrstufiges Motiv erzeugt werden kann. Diese Technologie ermöglicht es auch, ein solches Detail der Ausarbeitung des gewünschten Motivs wie dessen Rauheit zu beeinflussen. Beispiele laserbearbeiteter Oberflächen zeigt Abbildung 27.

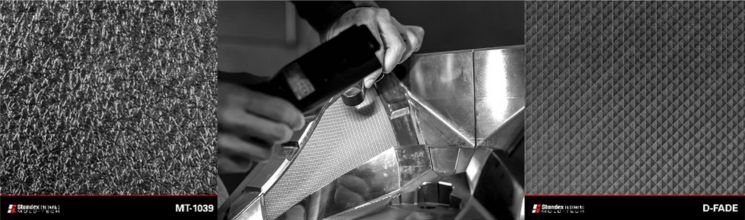

Abbildung 27: Beispiele für Oberflächen – mit Lasertechnologie erzeugte Narbungen

Ein gewisser Nachteil der Erzeugung lasergebrannter Narbungen ist die Notwendigkeit einer computergestützten Definition der Narbung, die zur Steuerung des Bearbeitungslasers dient, sowie der Zeitaufwand für die Erzeugung der Narbung, der von ihrer Komplexität und Tiefe abhängt – die Narbung entsteht durch das punktweise Verdampfen des Materials der formgebenden Kavität. Da zum Verdampfen des Grundmaterials ein Laserstrahl dient, der die Bearbeitungsenergie überträgt, müssen geometrische Einschränkungen berücksichtigt werden – die Oberfläche tiefer oder anderweitig abgewandter Geometrien kann der Laserstrahl nicht erreichen.

Spanlose Feinbearbeitungsverfahren

Spanlose Feinbearbeitungsverfahren verlieren heutzutage bereits mehr oder weniger an Bedeutung und werden durch andere Verfahren zur Oberflächenerzeugung ersetzt.

Spanlose Verfahren beruhen auf der plastischen Verformung der Randschicht des Werkstücks und haben bei der Herstellung formgebender Teile von Spritzgießwerkzeugen das Ziel, die Oberflächenqualität der Teile zu verbessern und deren Struktur zu erzeugen – eine genarbte Oberfläche. Die plastische Verformung reicht bis in eine Tiefe von wenigen Millimetern. Dadurch werden die Kennwerte der Oberflächenstruktur verbessert und die Festigkeit und Härte erhöht. In der Randschicht entstehen günstige Eigenspannungen, die Dauerfestigkeit sowie die Verschleiß- und Korrosionsbeständigkeit steigen.

Das am häufigsten verwendete spanlose Verfahren zur Oberflächenbehandlung ist das Strahlen – das Schleudern abrasiver Partikel gegen die Oberfläche eines Teils. Zu den spanlosen Verfahren zählen außerdem das Kugelstrahlen (Schleudern von Metall- oder Keramikkugeln gegen die Oberfläche eines formgebenden Werkzeugteils) und das Glasperlenstrahlen (Schleudern von Glasmikrokugeln). Zur selben Gruppe gehören auch das Glattwalzen (Bearbeitung der Werkstückoberfläche mit einem rotierenden Formkörper – einer Kugel, einer Rolle oder einer tonnenförmigen Rolle unter Rollreibung) und das Glätten (Bearbeitung der Oberfläche mit einer feststehenden Diamantspitze unter Gleitreibung).

Strahlen, Kugelstrahlen und Glasperlenstrahlen sind, wie bereits erwähnt, Verfahren, die auf dem Prinzip beruhen, aktive Partikel – Schleifkörner unterschiedlicher Formen, Größen und aus verschiedenen Materialien (organischen und mineralischen), Metall- und Gusseisenkugeln (Durchmesser 0,3 mm bis 3 mm), Glas- und Keramikkugeln (Durchmesser 0,03 mm bis 0,8 mm) – mithilfe eines Druckluftstroms (am häufigsten) oder eines Flüssigkeitsstroms gegen die zu behandelnde Oberfläche des jeweiligen Teils zu schleudern. Aktive Partikel aus mineralischen Materialien, Metall oder Gusseisen hinterlassen auf der behandelten Oberfläche Abriebspuren.

Die erzielte Oberflächenrauheit liegt im Bereich von Ra 0,8 μm bis 1,6 μm. Die abrasiven Partikel können mit einer Geschwindigkeit von bis zu 150 m.s-1 auf die Oberfläche auftreffen.

Strahltechnologien werden zur Narbung der Oberflächen formgebender Werkzeugteile, gegebenenfalls zu deren Reinigung sowie zur Einstellung des Glanzes von Oberflächen eingesetzt, die mit anderen Verfahren, beispielsweise fotochemisch, genarbt wurden.

Das Strahlen erfolgt üblicherweise manuell in Strahlkabinen; Flächen, die nicht gestrahlt werden sollen, müssen geschützt und maskiert werden. Ein Nachteil des manuellen Strahlens ist die Abhängigkeit der Oberflächenqualität vom menschlichen Faktor.

Reinigung, Entfettung und Korrosionsschutz von Werkzeugoberflächen – formgebende Teile mit bearbeiteten, glänzenden oder genarbten Oberflächen

Ich habe im vorangegangenen Text bereits erwähnt, dass diese Oberflächen vor dem Einsatz von Technologien zur Erzeugung der Oberflächenqualität sauber und in manchen Fällen auch entfettet sein müssen. Nach der Oberflächenbehandlung sind die Oberflächen der formgebenden Kavitäten von Spritzgießwerkzeugen poliert, genarbt oder so bearbeitet, dass sich das Spritzgussteil gut aus dem Werkzeug auswerfen lässt. Auf den Oberflächen lagern sich häufig freigesetzte Zersetzungsprodukte der eingespritzten Kunststoffe und weitere Verunreinigungen wie Schmiermittelreste, Rückstände von degradiertem Material usw. ab. Das Ergebnis dieser Prozesse ist ein nicht konformes Spritzgussteil und die Möglichkeit, dass es an den Kunden geliefert wird, beziehungsweise eine Reklamation der Spritzgussteile oder der gesamten gelieferten Charge.

Eine unvollständige Entfernung von Rückständen und Verunreinigungen ermöglicht auch die Entstehung von Korrosion, selbst unter dem schützenden Konservierungsfilm. Korrosion kann auch entstehen, wenn ein Korrosionsschutzmittel auf eine feuchte Werkzeugoberfläche aufgetragen wird.

Bei vollständiger Entfettung besteht die Gefahr, dass die Werkzeugoberflächen durch Luftfeuchtigkeit korrodieren. Deshalb muss der Korrosionsschutz für die Werkzeugoberflächen immer möglichst schnell aufgetragen werden.

Verfahren zur Entfernung von Verunreinigungen: mechanisch ; mit Lösungsmitteln ; Trockeneisstrahlen ; mit Ultraschall ; mit Laser ; thermisch.

Zum Entfetten insbesondere glänzender Oberflächen müssen Entfettungsmittel verwendet werden, die schnell verdunsten und auf der Oberfläche keine Flecken hinterlassen (Fremdbeimengungen in den Lösungsmitteln).

Nach der Herstellung glänzender, matter, genarbter und anderer Oberflächen sind diese Oberflächen ohne Korrosionsschutz. In der Korrosionsschutzpraxis sind die wichtigsten Anforderungen die Zuverlässigkeit der Konservierung, das Eindringen in schmale Spalten durch Kapillarwirkung und das Nichtablaufen von senkrechten Flächen.

Konservierungsmittel, üblicherweise als Spray, wodurch sich die gesamte zu schützende Fläche sehr einfach mit einem trockenen und festen Film bedecken lässt, werden auf gereinigte und  trockene Werkzeugflächen aufgetragen. Einige Mittel ermöglichen auch eine visuelle Kontrolle des aufgetragenen Konservierungsfilms, da sie eingefärbt sind.

Es ist vorteilhaft, solche Korrosionsschutzmittel zu verwenden, die nach dem Einbau des Werkzeugs in die Spritzgießmaschine nicht entfernt werden müssen. Beim Spritzgießen wirken diese Mittel als Trennmittel, die sich nach einigen Hüben von selbst von der Oberfläche der formgebenden Kavitäten entfernen.

Ausgewählte Fehler und Mängel bei der Verwendung von Reinigungs-, Entfettungs-, Schmier-, Konservierungs- und Trennmitteln:

  • nur Mittel verwenden, deren Verwendungszweck dem Zweck der Wartung des Spritzgießwerkzeugs entspricht
  • beim Schmieren – Sprays, Flüssigkeiten, Pasten, Trockenschmierlacke – die aufgeführten Regeln beachten: nach Schmierplan schmieren, einen dünnen Film auf trockenem Untergrund auftragen, auf der gesamten Fläche – Anmerkung: Es handelt sich nicht um ein Schmalzbrot
  • mechanische Reinigung – sämtliche Reinigungsmittel müssen aus weicheren und nicht abrasiven Materialien bestehen als das Material der zu reinigenden Werkzeugteile
  • Konservierungsmittel dürfen nicht auf nasse Flächen aufgetragen werden
  • einige Korrosionsschutzmittel enthalten Wasser und sind daher für die Konservierung von Werkzeugen ungeeignet
  • neue Mittel müssen immer für die jeweilige Anwendung erprobt werden – beispielsweise können einige schnell verdunstende Mittel auf der formgebenden Oberfläche Flecken hinterlassen
  •  nach dem Entfetten der Oberflächen und Konturen des Werkzeugs kann es durch Luftfeuchtigkeit  zur Korrosion der Oberflächen und Konturen kommen
  • eine unvollständige Entfernung von Schmutzrückständen und Verunreinigungen ermöglicht die Entstehung von Korrosion auch unter dem schützenden Konservierungsfilm
  • die verwendeten Mittel müssen immer eine Arbeitstemperatur aufweisen, die höher ist als die Werkzeugtemperatur

Ende des dritten Teils. Fortsetzung: 16. 1. 2026

Den ersten Teil finden Sie hier.
Den zweiten Teil finden Sie hier.

Titelfoto: R & D MOLD MACHINING s. r. o.

Autor: Ing. Lubomír Zeman
