Lubomír Zeman: Technologien zum Spritzgießen von Thermoplasten und zur Gewichtsreduzierung von Formteilen, 4. Teil
VORAUSSETZUNGEN FÜR DIE GEWICHTSREDUZIERUNG – FERTIGUNGSGERECHTE KONSTRUKTION VON FORMTEILEN AUS THERMOPLASTEN
Fertigungsgerechte Konstruktion der Konstruktion von Formteilen aus Thermoplasten – hinter dem Begriff „Fertigungsgerechtheit“ verbirgt sich eine der wichtigsten Anforderungen an die Eigenschaften von Kunststoffformteilen. Ohne die Erfüllung der in diesem Begriff enthaltenen Anforderungen lassen sich die in den vorangegangenen Kapiteln genannten Voraussetzungen, die Voraussetzungen für die Gewichtsreduzierung von Formteilen durch eine geeignete Auswahl ihres Werkstoffs und der Spritzgießtechnologie, nicht nutzen.
Die fertigungsgerechte Konstruktion geht von den Qualitätsanforderungen aus, die der Anwender an das Formteil stellt, und ist der zweite Schritt der Vorproduktionsphasen zur Herstellung von Formteilen aus Thermoplasten mit definierten kundenspezifischen Qualitätsparametern, wobei wir zu den Vorproduktionsphasen Folgendes zählen:
- Definition der Anforderungen an das Formteil
- Konstruktion und Design des Formteils – nach den Grundsätzen der fertigungsgerechten Konstruktion von Formteilen aus Thermoplasten
- Werkstoffauswahl zur Erfüllung der Anforderung, das Gewicht des Formteils zu minimieren
- Auswahl der Spritzgießtechnologie im Hinblick auf die Herstellung eines Formteils mit minimalem Gewicht
- Analyse der werkzeugtechnischen Umsetzbarkeit
- Simulationsberechnungen
- Anpassungen der Formteilkonstruktion auf Grundlage der Anmerkungen aus den vorangegangenen Schritten
- Herstellung des Formteils mit einer der Rapid-Prototyping-Technologien
- Herstellung des Prototypenwerkzeugs und der Prototypenformteile, einschließlich seiner Bewertung und eventueller Anpassungen
Bei der Durchführung der Schritte der Vorproduktionsphasen ist zu beachten, dass uns nichts mehr daran hindern wird, Formteile herzustellen, die den vorgegebenen Qualitätsanforderungen nicht entsprechen, wenn wir ein ungeeignet spezifiziertes Formteil – dessen Konstruktion, Werkstoff und Qualitätsanforderungen – zur Herstellung des Serienwerkzeugs und der daraus gefertigten Formteile übergeben beziehungsweise übernehmen.
Im Hinblick auf die Minimierung des Formteilgewichts ist das wichtigste Konstruktionselement des Formteils seine Verrippung – die Gestaltung der Rippen. Stellen wir uns also die Frage – warum ist es vorteilhaft, Formteile aus Thermoplasten mit Rippen zu konstruieren? Die Antwort ist einfach – das Formteil weist ein geringeres Gewicht auf, die Zykluszeit wird verkürzt, und dies bei gleichbleibenden mechanischen Eigenschaften des Formteils, als wäre es aus Vollmaterial gefertigt. Diese Aussage wird durch Abbildung 11 veranschaulicht.
![]() |

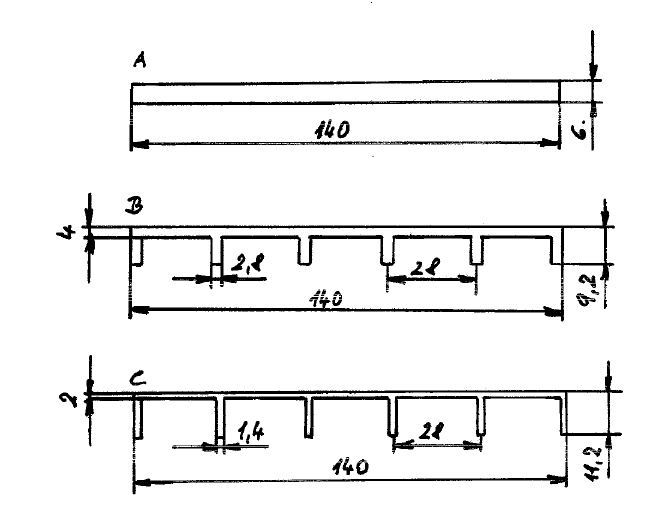

A – massives Teil - Formteilkonstruktion ohne Berücksichtigung der Grundsätze der fertigungsgerechten Konstruktion – das Formteil hat ein Flächenträgheitsmoment von 2 520 mm2 und die Nachdruckzeit betrug 95 s = 100 %,Material = 100 %
B – verripptes Teil – Variante 1 – Trägheitsmoment 2 520 mm2, Verkürzung der Nachdruckzeit auf 35 %, Materialeinsparung 23 %
C – verripptes Teil,Variante 2 – Trägheitsmoment 2 520 mm2, Verkürzung der Nachdruckzeit auf 15 %, Materialeinsparung 57 %
![]() |
A – richtiges Verhältnis zwischen Rippendicke und Radius ihrer Anbindung an die Grundwand des Formteils
B – zu großer Radius – erhöhter Materialverbrauch, Verlängerung der Zykluszeit
C – zu große Rippendicke, richtiger Radius – erhöhter Materialverbrauch, Verlängerung der Zykluszeit
D – Materialanhäufung in der Ecke, Eckgestaltung ohne Radius - erhöhter Materialverbrauch, Verlängerung der Zykluszeit
E – richtige Eckgestaltung – gleichbleibende Wanddicke – Außen-R = Innen-R + Wanddicke
F – Bereiche mit möglichen Einfallstellen an der Außenfläche der Formteilwand, gegebenenfalls auch mit der Möglichkeit der Lunkerbildung – größte Gefahr bei B, C, D
![]() |

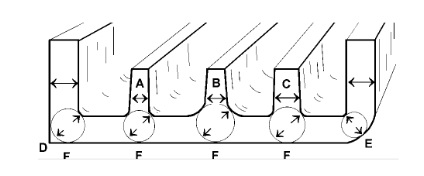

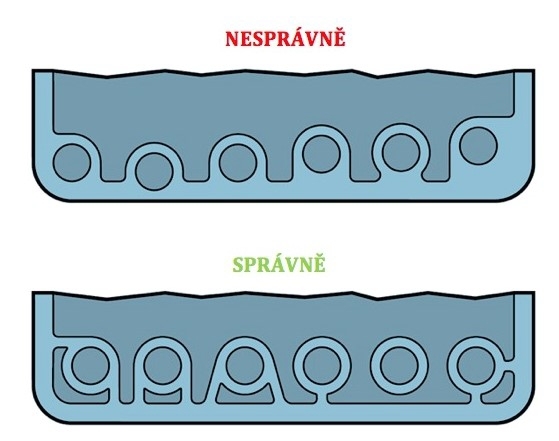

| Abbildung 11: Beispiele für die Rippengestaltung – fertigungsgerechte Konstruktion von Formteilen aus Thermoplasten |
VORAUSSETZUNGEN FÜR DIE GEWICHTSREDUZIERUNG – GEWICHTSREDUZIERUNG UND UMWELT
Die mit Kunststoffen verbundenen Probleme sind in hohem Maße darauf zurückzuführen, dass unsere Produktions- und Verbrauchssysteme nicht nachhaltig sind, heißt es in einem Bericht der Europäischen Umweltagentur (EEA – Europäische Umweltagentur, www.eea.europa.eu) aus dem Jahr 2025. Nachhaltigkeit wird dabei als „Befriedigung der weltweiten Bedürfnisse von heute und morgen durch die Schaffung von Systemen, die es uns ermöglichen, gut und innerhalb der Grenzen unseres Planeten zu leben“ definiert. Zu diesem allgemeinen und recht hochgesteckten Ziel können in gewisser Weise auch das allgemeine Bestreben zur Gewichtsreduzierung von Spritzgussteilen aus Thermoplasten und die in den vorangegangenen Kapiteln beschriebenen Ansätze beitragen.
Damit überschneiden sich die Umweltanforderungen an Spritzgussteile aus Thermoplasten mit den Anforderungen an ihre konkrete Funktionalität. Im Rahmen der bereits erwähnten Lebenszyklusanalyse von Spritzgussteilen, LCA – Lebenszyklusbewertung, einer bereits standardisierten Methode (Norm ČSN ISO 14025 Umweltkennzeichnungen und -deklarationen – Typ III Umweltdeklarationen – Grundsätze und Verfahren) zur Berechnung der Umweltauswirkungen eines konkreten Produkts, werden Emissionsdaten aus jeder Phase des Produktlebenszyklus gemessen, erfasst und ausgewertet – Abbildung 12.
![]() |

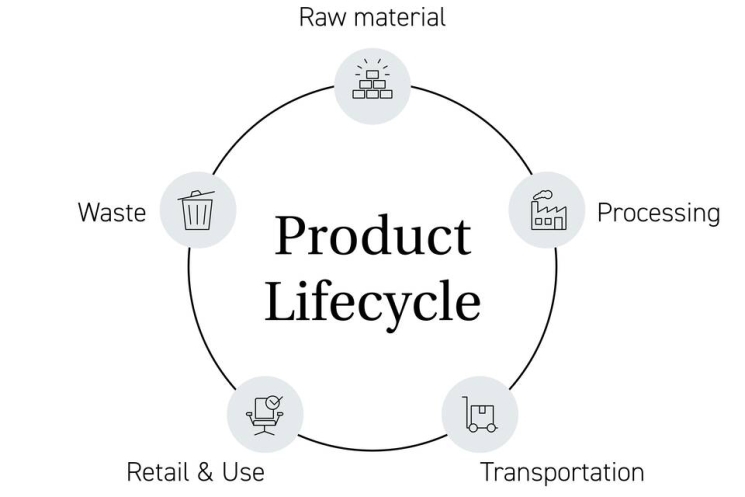

| Abbildung 12 : Produktlebenszyklus und seine Phasen |
Phase 1 – Rohstoffe – Gewinnung, Bereitstellung der Ausgangsrohstoffe / Phase 2 – Verarbeitung – Herstellung und Verarbeitung der Rohstoffe / Phase 3 – Transport – Transport von Rohstoffen und Produkten / Phase 4 – Handel und Nutzung – Nutzung und Handel / Phase 5 – Abfall – Abfallbehandlung
Aus der Analyse der einzelnen Lebenszyklusphasen ergeben sich Ansätze zur Minimierung der Umweltauswirkungen eines Erzeugnisses, Produkts oder Spritzgussteils. Bereits während des Entwurfsprozesses für das Spritzgussteil und der Auswahl seines Materials sollte der Konstrukteur oder ein anderer verantwortlicher Mitarbeiter alternative Berechnungen der Auswirkungen verschiedener Designs und Materiallösungen beispielsweise auf die CO2-Emissionen durchführen. Die Konstruktion und das Design von Spritzgussteilen sollten neben anderen Anforderungen den Grundsätzen der fertigungsgerechten Konstruktion von Spritzgussteilen aus Thermoplasten entsprechen, einschließlich der Anforderungen an ein kreislaufgerechtes Design, d. h. einer „Reduzierung“ des Designs auf das im Hinblick auf die Funktion des Teils mögliche Minimum – weniger kritische Geometrien, die zum Versagen des Teils oder der Baugruppe, zu der das Teil gehört, führen können, möglichst wenige lediglich gefällige Formen ohne Funktionalität, möglichst wenige Teile in Baugruppen, möglichst viele modulare Konstruktionen, möglichst viele Spritzgussteile mit minimiertem Gewicht und möglichst viele Teile aus Materialien mit minimiertem CO₂-Fußabdruck (dieser gibt in Zahlen an, wie viele Kilogramm Treibhausgase ein bestimmter Akteur oder eine Tätigkeit verursacht; Berechnung nach ČSN ISO 14067:2013: Treibhausgase – CO₂-Fußabdruck von Produkten – Anforderungen und Leitlinien zur Quantifizierung).
Die Verwendung nachhaltiger Materialien bedeutet, dass diese in möglichst großen Mengen und in möglichst großem Umfang recycelbar und wiederverwendbar sind und dadurch den Bedarf an der Gewinnung und Verarbeitung von Rohstoffen für weitere Neumaterialien verringern. Allgemein wird angegeben, dass ca. 45 % aller CO2-Emissionen aus der Rohstoffgewinnung und der Materialherstellung stammen.
Die verwendeten Materialien müssen sowohl für Menschen als auch für die Umwelt sicher sein. Unter diesem Gesichtspunkt sind die aktuellen EU-Vorschriften zur Chemikaliensicherheit REACH und RoHS einzuhalten. Diese sollen Menschen und Umwelt vor dem Vorhandensein gefährlicher Materialien in neuen Produkten schützen, die auf dem Markt der Europäischen Union in Verkehr gebracht werden. REACH ist die Abkürzung für die Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien (die Abkürzung REACH stammt aus dem Englischen „Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien“ und wird ins Tschechische als „Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe“ übersetzt), und RoHS ist die Abkürzung für die Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie in Elektro- und Elektronik-Altgeräten (die Abkürzung RoHS leitet sich aus dem Englischen „Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“ ab). Die Vorschriften überschneiden sich in einigen Bereichen.
Zusätzlich zu den oben genannten Vorschriften muss in der Automobilindustrie für jedes Produkt eine Information über seine Zusammensetzung vorliegen, damit es gegebenenfalls im Einklang mit den geltenden Vorschriften weiterverwendet werden kann. Jeder Hersteller ist für alle Aspekte – Verwendung, Aussonderung, Entsorgung – seines Produkts bzw. Spritzgussteils verantwortlich, wie es die einschlägigen nationalen und internationalen Rechtsvorschriften vorschreiben – siehe die oben genannten Vorschriften oder beispielsweise die Richtlinie der Europäischen Union über Altfahrzeuge – ELV = „Altfahrzeuge“. Die Hersteller müssen außerdem Informationen über die im Produkt verwendeten Materialien bereitstellen, damit der Anteil der einzelnen Materialien im Produkt und der Gefährlichkeitsgrad des jeweiligen Materials bestimmt werden können.
Das genannte Konzept der Informationen über die Produktzusammensetzung wird im System IMDS (International Material Data System – Internationales Materialdatensystem) umgesetzt, das auf einer zentralen Datenbank basiert und bei dem die Registrierung unter https://www.mdsystem.com/imdsnt/ erfolgt. IMDS ist somit das Materialdatensystem der Automobilindustrie. Im System werden alle bei der Automobilherstellung verwendeten Materialien erfasst, gepflegt, analysiert und archiviert. Mithilfe von IMDS lassen sich die Verpflichtungen erfüllen, die den Automobilherstellern und auch ihren Lieferanten durch nationale und internationale Normen, Gesetze und Vorschriften auferlegt werden. Automobilhersteller und ihre Lieferanten können damit ihre Prozesse standardisieren und Daten effizient austauschen.
In der Phase „Nutzung“ ist auch der Faktor der Innenraumluftverschmutzung im Allgemeinen und in Fahrzeuginnenräumen im Besonderen von Bedeutung. Eine erhöhte Innenraumluftverschmutzung hat zwei Hauptursachen:
- die Nutzung von Klimaanlagen, die zu einer Anreicherung von Schadstoffen in der Innenraumluft führt
- den Schwerpunkt auf die Verringerung des Gewichts, das beispielsweise bei BEV-Fahrzeugen aufgrund des Batteriegewichts gestiegen ist – die Einführung neuer Konstruktionsmaterialien und Verbundwerkstoffe für den Innenraum
Selbstverständlich wird die Luft im Fahrzeuginnenraum neben den bereits genannten Aspekten durch verschiedene weitere luftverschmutzende Faktoren beeinflusst: Industrieemissionen, Rauch- und Abgase, Allergene, Krankheitserreger, Smog, der üblicherweise aus Schwebstaub, Schwefeloxiden, Stickoxiden, Ozon, organischen Gasen usw. besteht, einschließlich der Faktoren, die im Innenraum selbst von den verwendeten Materialien ausgehen.
Polymerwerkstoffe, die zur Herstellung von Fahrzeuginnenraumteilen verwendet werden, können bei erhöhter Temperatur niedermolekulare Stoffe emittieren, die in die Innenraumumgebung – die Luft – des Fahrgastraums übergehen. Die Emissionen aus den genannten Materialien lassen sich in zwei Hauptgruppen unterteilen:
- spezifische Emissionen, d. h. Emissionen, die bekannt und für die untersuchten Stoffe spezifisch sind, wie beispielsweise Formaldehyd, das aus POM oder Duroplasten auf Basis von Phenol-Formaldehydharzen emittiert wird
- unspezifische Emissionen, d. h. Emissionen einer Stoffgruppe, üblicherweise flüchtiger organischer Verbindungen, die mit der Abkürzung VOC – Volatile Organic Compounds or Chemicals – flüchtige organische Verbindungen oder Chemikalien – oder SVOC – Semivolatile Organic Compounds or Chemicals – schwerflüchtige organische Verbindungen oder Chemikalien – bezeichnet werden und in der Automobilindustrie als FOGGING (Beschlagen) bezeichnet werden
Neben dem Emissionsverhalten von Polymerwerkstoffen für den Innenraum können diese Materialien auch unangenehm riechen, d. h., sie sind sensorisch nicht neutral.
Die Problematik von Emissionen und Gerüchen in Fahrzeuginnenräumen muss bereits bei den ersten Design- und Konstruktionsüberlegungen berücksichtigt werden. Durch die richtige Auswahl nichtmetallischer Werkstoffe lässt sich diese Problematik erheblich beeinflussen beziehungsweise das Emissionspotenzial der Materialien einschließlich ihrer Geruchsentwicklung verringern.
Neben dem konstruktiven Ansatz zur Minimierung von Emissionen und Gerüchen – einer geeigneten Materialauswahl – muss bei Problemen auch die gesamte Fertigungskette überprüft werden: von der Verwendung eines geeigneten Materials und seiner richtigen Lagerung über die Materialvorbereitung vor dem Einbringen in die Plastifiziereinheit der Spritzgießmaschine – Additivierung, Trocknung –, den eigentlichen Verarbeitungsprozess – Temperaturen, Scherbeanspruchung bei der Schmelzeaufbereitung, Werkzeugkonstruktion – Scherbeanspruchung, lokale Überhitzung des Materials in der Kavität – bis hin zu den auf den Hauptformgebungsprozess folgenden Arbeitsgängen, wie beispielsweise Lackieren, Kaschieren usw., einschließlich der Lagerung der Fertigprodukte, ihres Versands und ihres Transports zum Montagewerk.
In der Aufzählung der Anforderungen an eine nachhaltige Produktkonstruktion erscheint auch der Begriff „modulare Konstruktion“. Der Kerngedanke der Modularität bei der konstruktiven Entwicklung besteht darin, komplexe Einrichtungen in Module zu unterteilen, die individuell mit einer wachsenden Anzahl gleicher Teile bestückt werden können. Durch die Kombination dieser Module lassen sich viele Varianten von Typenkonstruktionen abdecken. Dank der erzielten Einsparungen können modulare Einrichtungen schneller und wirtschaftlicher hergestellt werden. Darüber hinaus lassen sie sich aufgrund ihrer hohen Flexibilität schnell in Betrieb nehmen und erweitern. Als typisches Beispiel für modulare Lösungen bei Spritzgussteilen aus Thermoplasten lassen sich verschiedene Arten von Klemmleisten nennen, die praktisch in allen Anwendungen des Maschinenbaus einschließlich der Automobilindustrie eingesetzt werden. Abbildung 13 zeigt Beispiele modularer Lösungen für Klemmleisten, die durch Spritzgießen von Thermoplasten hergestellt werden.
![]() |

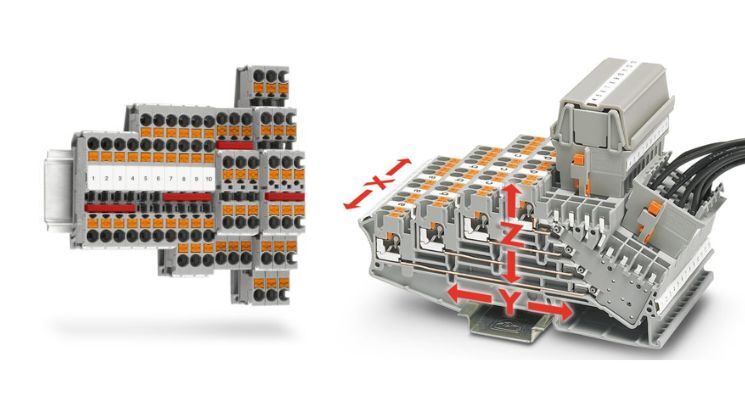

| Abbildung 13 : Beispiele modularer Konstruktionen aus thermoplastischen Spritzgussteilen – links: austauschbare Reihenklemmenleiste; rechts: dreidimensionaler Signalverteiler |
Als interessante Ergänzung möchte ich auch auf die Überlegungen zu modularen Konstruktionskonzepten in der Automobilindustrie Anfang der neunziger Jahre des vergangenen Jahrhunderts eingehen. Beispielsweise beschäftigten sich die Konstrukteure von Mercedes-Benz damals mit dem Konzept VRC – Vario Concept Car – Abbildung 14. Das Ergebnis war ein voll funktionsfähiger Fahrzeugprototyp, der Cabrio, Coupé, Kombi und Pick-up in sich vereinte. Für ein einziges Auto eine gute Möglichkeit zur vielseitigen Nutzung. Vom Design her war es kein großer Wurf, doch die Variabilität des Fahrzeugs war vorbildlich. Leider landete dieses Konzept nach seiner Vorstellung im Jahr 1994 im Museum, und Mercedes fertigt ebenso wie andere Automobilhersteller (beispielsweise Lancia, Chrysler, Citroen, Nissan, Fiat und auch Škoda mit dem Prototyp des Modells Felicia FUN, bei dem sich der zweisitzige Pick-up durch Verschieben der Rückwand in ein Strandfahrzeug für vier Personen verwandelte), die ähnliche modulare Konzepte entwickelten, weiterhin nur Fahrzeuge für jeweils einen bestimmten Einsatzzweck.
![]() |

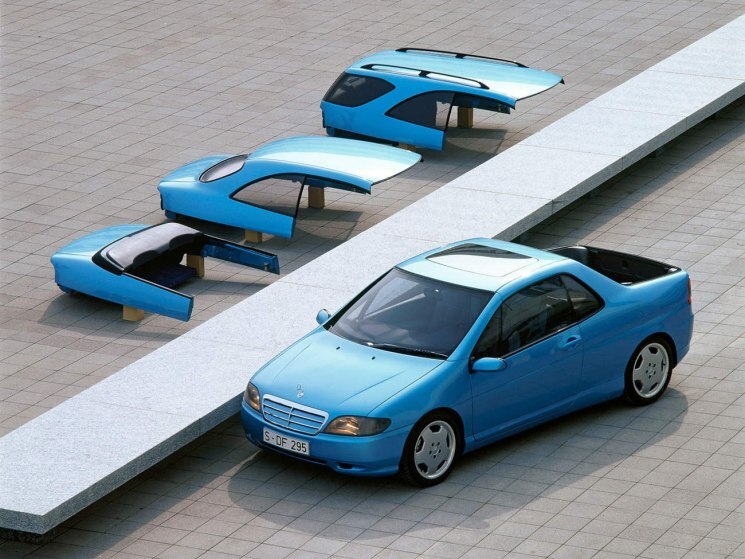

| Abbildung 14 : Modulares Konzept der Fahrzeugkonstruktion – vier in einem – Mercedes-Benz VRC |
Wie sich durch den gesamten Artikel zieht, kann der Einsatz von Kunststoffen im Automobilbau nicht nur herkömmliche metallische Werkstoffe ersetzen, sondern auch das Fahrzeuggewicht wirksam senken. Erläutern wir am Beispiel des Exterieurbauteils Außenspiegelabdeckung – Abbildung 15 –, warum dies so ist.
![]() |

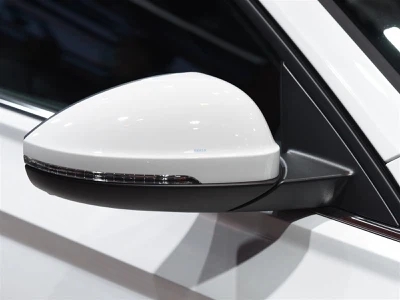

| Abbildung 15 : Exterieur-Spritzgussteil – Außenspiegelabdeckung |
Außenspiegelabdeckungen von Automobilen lassen sich den Exterieur- und Sichtteilen zuordnen. Üblicherweise werden sie aus ABS, PC/ABS, ASA, PBT + GF, PC usw. spritzgegossen. Als repräsentativen Polymerwerkstoff für das Spritzgießen der Außenspiegelabdeckung wählen wir ABS-Granulat.
Die Wahl von ABS (amorphes Copolymer Acrylnitril-Butadien-Styrol, Dichte 1,045 g.cm-3) oder verwandten Polymerwerkstoffen beruht auf der Kompatibilität (gegenseitigen Vereinbarkeit) seines gesamten Eigenschaftsprofils mit den Anforderungen der Automobilindustrie an diesen Bauteiltyp:
- gute mechanische Eigenschaften – Schlagbeständigkeit – die Butadienkomponente des ABS verleiht dem Werkstoff eine hohe Zähigkeit, die dem Aufprall aufgewirbelter Schmutzpartikel beim Betrieb des Fahrzeugs, bei seiner Wartung – beim Waschen und Parken – sowie kleineren Kollisionen im Betrieb standhält, wodurch das Risiko einer Beschädigung der Abdeckung sinkt; Steifigkeit - Acrylnitril und Styrol sorgen für ausreichende strukturelle Festigkeit, um eine geringe Verformbarkeit bei langfristiger Nutzung unter unterschiedlichen äußeren Bedingungen sicherzustellen
- einfache Verarbeitbarkeit – Eignung für das Spritzgießen – das Portfolio an ABS-Werkstoffen ermöglicht die Auswahl der erforderlichen Fließfähigkeit entsprechend der Konstruktion der jeweiligen Abdeckung; es eignet sich für das effiziente Spritzgießen komplexer Geometrien; es ermöglicht auch die Herstellung feiner Formdetails an Spiegelabdeckungen; seine Eigenschaften begünstigen dekorative Oberflächenbehandlungen – Glanz, Dekore, Texturen, Lackierung, Metallisierung – es eignet sich für unterschiedliche ästhetische Lösungen entsprechend den Anforderungen verschiedener Fahrzeugmodelle
- Preis, Gewicht – im Vergleich zu den oben genannten Thermoplasten, die zur Herstellung von Spritzgussteilen für Außenspiegelabdeckungen verwendet werden, schneidet ABS hinsichtlich der Kosten am besten ab – der durchschnittliche Kilopreis für ABS beträgt ca. 2,21 EUR , der entsprechende Preis für PC beträgt 3,22 EUR; die Dichte der Werkstoffe, die ihr Gewicht bestimmt, ist ebenfalls günstig – ABS 1,045 g.cm-3, ASA 1,07 g.cm-3, PC/ABS 1,15 g.cm-3, PC 1,21 g.cm-3
- Beständigkeit gegen Umwelteinflüsse – die Temperaturbeständigkeit entsprechend den Anforderungen der Automobilindustrie von -20 °C bis +80 °C wird erfüllt (maximale Dauertemperaturbeständigkeit ca. 105 °C); Möglichkeit der Additivierung zum Schutz vor UV-Strahlung und weiteren natürlichen Einflüssen, Auswahl aus Werkstoffen, in deren Materialdatenblättern beispielsweise angegeben ist: hohe Witterungsbeständigkeit (hohes Widerstandsvermögen, Beständigkeit gegen Witterungseinflüsse) oder Anwendungen für witterungsbeständige Dichtungen (Eignung für Anwendungen, die Witterungseinflüssen standhalten)
- Sicherheitsanforderungen und Vorschriften – Auswahlmöglichkeit unter Granulaten mit der Brennbarkeitsklasse UL 94 V-0, Erfüllung der Sicherheitsanforderungen der einzelnen Automobilhersteller – die Materialien sind üblicherweise in der Liste der konkret freigegebenen Materialien des jeweiligen Automobilherstellers aufgeführt; chemische Beständigkeit – Angaben des Granulatherstellers zur chemischen Stabilität des Materials
- Wartung (Instandhaltung) und Nachhaltigkeit – bei einem Defekt einfacher Austausch gegen ein Originalersatzteil; Recyclingfähigkeit – vorzugsweise mechanisches Recycling, Möglichkeit der Rückführung des Materials in den Kreislauf
FAZIT
Abschließend führe ich einige Beispiele an, die trotz der Probleme mit Lösungen für das Lebensdauerende von Formteilen (Spritzgussteilen) aus Thermoplasten deren Vorteile sowohl hinsichtlich der Gewichtseinsparung gegenüber herkömmlichen metallischen Werkstoffen als auch hinsichtlich des Verhältnisses Gewicht x mechanische Eigenschaften belegen. Dichte, Zugfestigkeit und Elastizitätsmodul sind bei Kunststoffen wesentlich niedriger als bei metallischen Werkstoffen, was ihren Einsatz als Konstruktionswerkstoffe auf den ersten Blick benachteiligt. Anders verhält es sich mit der spezifischen Zugfestigkeit, die neben der eigentlichen Zugfestigkeit auch die Dichte des jeweiligen Werkstoffs berücksichtigt. Die spezifische Zugfestigkeit ist in unserem Fall als Quotient aus der Zugfestigkeit Rm und der Dichte des jeweiligen Werkstoffs definiert. Bei der Bestimmung der spezifischen Zugfestigkeit wurde Aluminium als Referenz verwendet – sein dimensionsloser Wert wurde auf 1 festgelegt. Die übrigen Zugfestigkeitswerte werden somit durch die Festigkeit von Aluminium dividiert, sodass wir relative Werte erhalten, die zeigen, wie sich die dimensionslose spezifische Zugfestigkeit des jeweiligen Polymers im Vergleich zur spezifischen Zugfestigkeit von Aluminium unterscheidet.
Der Vergleich der Dichte einiger Polymerwerkstoffe mit der Dichte metallischer Werkstoffe ist in den folgenden Abbildungen dargestellt – Abbildung 18, 22, ebenso wie der Vergleich der Zugfestigkeit Rm - Abbildung 19, 23 und der spezifischen Zugfestigkeit Rms - Abbildung 16, 17, 20, 21, 24, 25.
![]() |

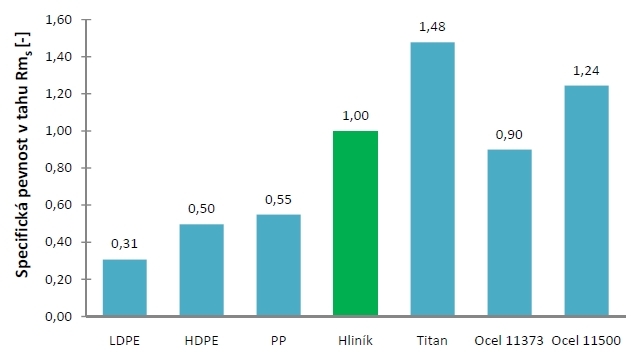

| Abbildung 16 : Vergleich der spezifischen Zugfestigkeit von Polyolefinen – PE,PP – mit metallischen Werkstoffen |
![]() |

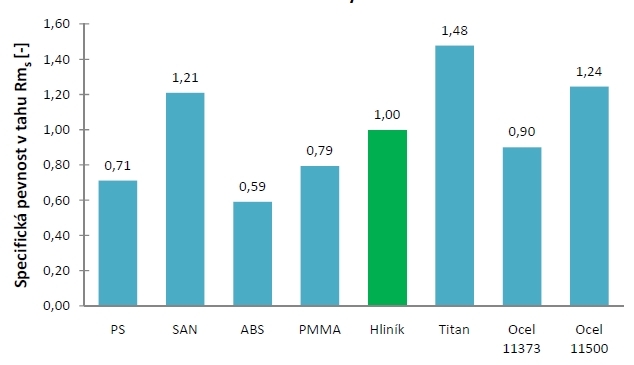

| Abbildung 17 : Vergleich der spezifischen Zugfestigkeit ungefüllter amorpher Polymerwerkstoffe mit metallischen Werkstoffen |
![]() |

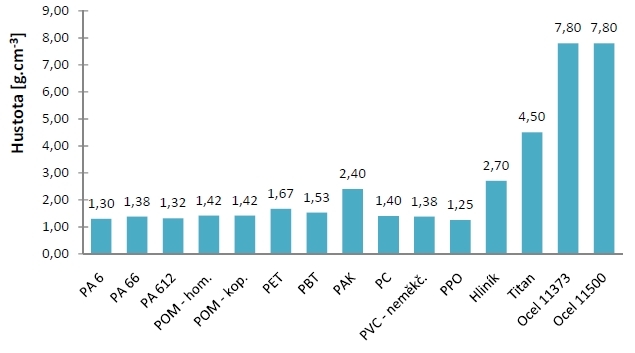

| Abbildung 18 : Vergleich der Dichte ausgewählter Konstruktionsverbundwerkstoffe mit Polymermatrix – SV 30 – und ungefüllter Polymerwerkstoffe – POM, PVC (PAK = Polyester-Alkyd = Duroplast ) - mit metallischen Werkstoffen |
![]() |

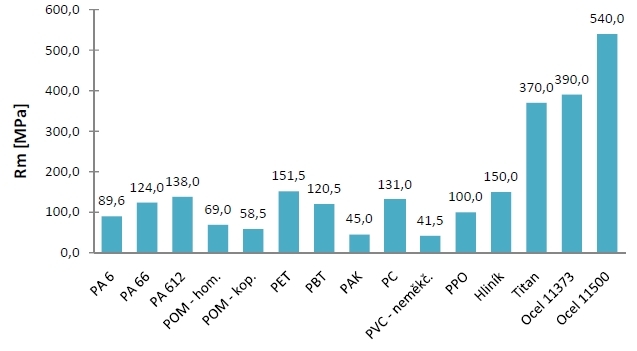

| Abbildung 19 : Vergleich der Zugfestigkeit ausgewählter Konstruktionsverbundwerkstoffe mit Polymermatrix – SV 30 – und ungefüllter Polymerwerkstoffe – POM, PVC ( PAK = Polyester-Alkyd = Duroplast ) - mit metallischen Werkstoffen |
![]() |

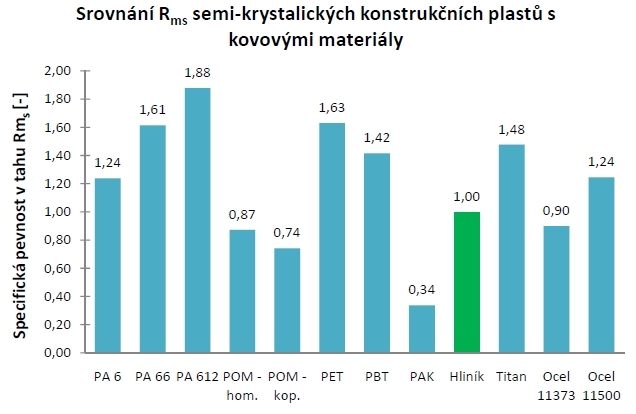

| Abbildung 20 : Vergleich der spezifischen Zugfestigkeit ausgewählter Verbundwerkstoffe mit teilkristalliner Polymermatrix und faserförmigem Füllstoff – SV 30 - ungefüllter teilkristalliner Polymerwerkstoffe – POM (PAK = Polyester-Alkyd = Duroplast) - mit metallischen Werkstoffen |
![]() |

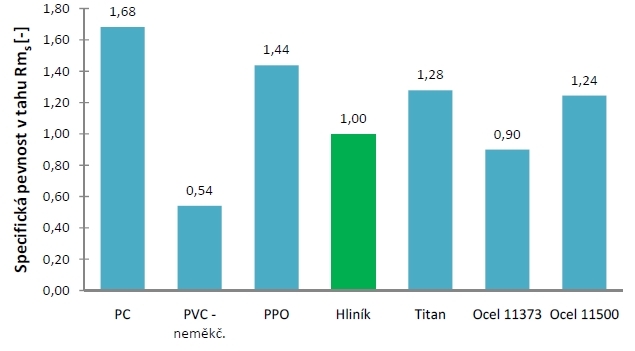

| Abbildung 21 : Vergleich der spezifischen Zugfestigkeit von Verbundwerkstoffen mit amorpher Polymermatrix und faserförmigem Füllstoff – SV 30 – und ungefülltem amorphem weichmacherfreiem PVC mit metallischen Werkstoffen |
![]() |

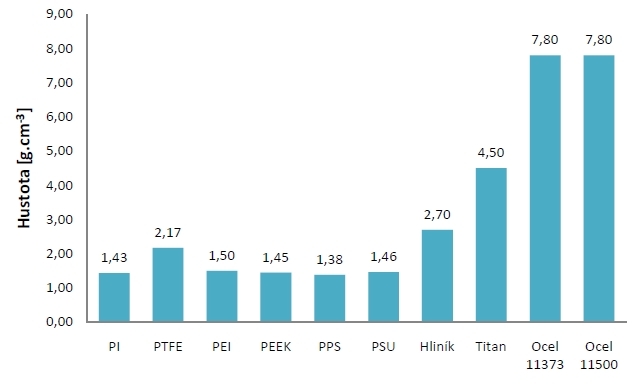

| Abbildung 22 : Vergleich der Dichte von Hightech-Polymerwerkstoffen – ungefüllte teilkristalline Werkstoffe PI, PTFE, PEEK; Verbundwerkstoff mit teilkristalliner Matrix PEI SV 30; Verbundwerkstoffe mit amorpher Matrix PPS, PSU – SV 30 - mit metallischen Werkstoffen |
![]() |

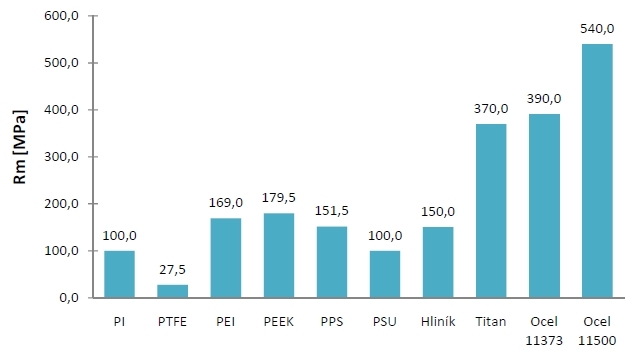

| Abbildung 23 : Vergleich der Zugfestigkeit von Hightech-Polymerwerkstoffen – ungefüllte teilkristalline Werkstoffe PI, PTFE, PEEK; Verbundwerkstoff mit teilkristalliner Matrix PEI SV 30; Verbundwerkstoffe mit amorpher Matrix PPS, PSU – SV 30 - mit metallischen Werkstoffen |
![]() |

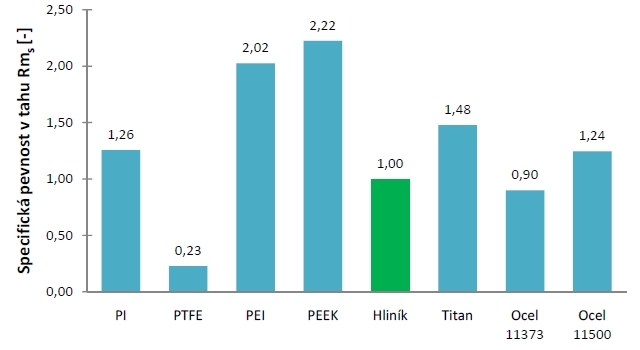

| Abbildung 24 : Vergleich der spezifischen Zugfestigkeit ungefüllter teilkristalliner Hightech-Polymerwerkstoffe – PI, PTFE, PEEK – und eines Verbundwerkstoffs mit teilkristalliner Matrix und Glasfasern PEI SV 30 - mit metallischen Werkstoffen |
![]() |

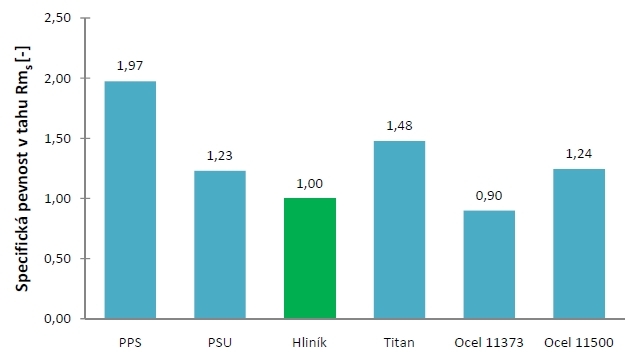

| Abbildung 25 : Vergleich der spezifischen Zugfestigkeit von Hightech-Polymerverbundwerkstoffen mit amorpher Matrix und 30 % SV mit metallischen Werkstoffen |
Ende des letzten Teils.
Den ersten Teil finden Sie hier.
Den zweiten Teil finden Sie hier.
Den dritten Teil finden Sie hier.
-
