Lubomír Zeman: Technologie des Spritzgießens von Thermoplasten und Gewichtsreduzierung von Spritzgussteilen, Teil 3
VORAUSSETZUNGEN FÜR DIE GEWICHTSREDUZIERUNG - TECHNOLOGIE DES SPRITZGIESSENS VON THERMOPLASTEN
Die klassische Technologie des Spritzgießens von Thermoplasten beruht auf thermischen Vorgängen – aus dem jeweiligen Spritzgießgranulat, gegebenenfalls zuvor aufbereitet – auf die vom Hersteller vorgeschriebene Restfeuchte getrocknet, mit Additiven, beispielsweise einem Farbmasterbatch oder mit Sekundärmaterial usw. gemischt -, muss stets reproduzierbar eine über das gesamte Volumen der eingespritzten Dosiermenge thermisch möglichst homogene (Homogenität = Einheitlichkeit, Gleichartigkeit) Schmelze hergestellt werden, die durch Einwirkung von Einspritzdruck und Einspritzgeschwindigkeit möglichst schonend – ohne unnötige Scherbeanspruchung - in die temperierte Kavität des Spritzgießwerkzeugs gefördert wird. In der Kavität versuchen wir durch die Nachdruckphase des Spritzgießprozesses – durch Druckhöhe und Dauer des Nachdrucks – die thermische Volumenkontraktion – die Schwindung – zu eliminieren, zu beseitigen, sodass das Spritzgussteil nach dem Abkühlen und dem Auswerfen aus der Kavität des Werkzeugs die vorgeschriebenen Formen und Abmessungen einschließlich aller weiteren geforderten Qualitätsparameter aufweist.
Praktisch alle Modifikationen (Varianten, Änderungen) der Technologie des Spritzgießens von Thermoplasten beruhen auf den oben genannten Prinzipien der klassischen Spritzgießtechnologie, doch nicht bei allen ist das Ergebnis ein Spritzgussteil mit reduziertem Gewicht. Zu den Technologien, mit denen sich Spritzgussteile mit einem gegenüber der klassischen Spritzgießtechnologie reduzierten Gewicht herstellen lassen, zählen :
- Mehrkomponenten-Spritzgießen - Herstellung von Spritzgussteilen aus mehreren Polymerwerkstoffen mit unterschiedlichen Eigenschaften
- gasunterstütztes Spritzgießen – GIT - Gas Injection Technology - Herstellung hohler Spritzgussteile, bei denen der Hohlraum durch den Druck eines Inertgases erzeugt wird, Möglichkeit zur Vermeidung beispielsweise von Einfallstellen an Sichtflächen oder verstärkten Bauteilrändern, Gewichtsreduzierung des Spritzgussteils usw.
- wasserunterstütztes Spritzgießen – WIT - Water Injection Technology - vergleichbar mit der GIT-Technologie, wobei Wasser zur Hohlraumbildung eingesetzt wird - Beschleunigung des Prozesses, gleichmäßigere Qualität der Innenoberflächen
- Herstellung dünnwandiger Spritzgussteile - ob es sich um dünnwandige Bauteile handelt, entscheidet nicht der absolute Wert ihrer Wanddicken, sondern das Verhältnis der Wanddicke zur Fließweglänge der Schmelze durch die Kavität des Werkzeugs mit der jeweiligen Wanddicke
- Spritzgießen von Thermoplast-Strukturschaum - unter Einsatz chemischer oder physikalischer Schäumverfahren werden Spritzgussteile mit einer kompakten Randschicht und einem Kern mit poröser Struktur hergestellt - die Oberflächenqualität der Spritzgussteile entspricht nicht den Anforderungen an Sichtflächen
- MuCell-Spritzgießtechnologie - die poröse Struktur entsteht bereits in einer speziellen Plastifiziereinheit, das Spritzgussteil weist über den gesamten Querschnitt eine poröse Struktur auf - die Oberflächenqualität entspricht nicht den Anforderungen an Sichtflächen; werden Anforderungen an das Aussehen des Spritzgussteils gestellt, ist eine Oberflächenbehandlung erforderlich
- Technologien zur Herstellung geschäumter Spritzgussteile wie CELLMOULD, FOAMMELT usw.
- Mikrospritzgießen - Herstellung präziser Spritzgussteile mit kleinen Abmessungen und geringem Gewicht
- hochpräzises Ultraschall-Mikrospritzgießen – das dosierte Material wird in der Kavität durch Ultraschall aufgeschmolzen, der zugleich das Fließen der Schmelze unterstützt
Modifikationen des Standard-Spritzgießprozesses
Spritzgießtechnologie unter Einsatz von Heißkanalsystemen in Spritzgießwerkzeugen
Werkzeuge zum Spritzgießen von Thermoplasten lassen sich nach verschiedenen Kriterien in Gruppen einteilen; eines dieser Kriterien ist die Einteilung nach dem Prinzip – kalt, heiß – der Förderung der Polymerschmelze in die Kavität des Werkzeugs :
- Werkzeuge mit Kaltkanalsystemen - das Kaltkanalsystem hat Werkzeugtemperatur und besteht üblicherweise aus Kanälen in der Haupttrennebene des Spritzgießwerkzeugs. Nach der Förderung der Polymerschmelze in die Kavität des Werkzeugs erstarrt das Material im Angussverteiler ebenso wie das Spritzgussteil, geht vom Schmelzezustand in die feste Phase über und wird am Ende der Kühlphase des Spritzgießzyklus zusammen mit dem Spritzgussteil aus dem Werkzeug ausgeworfen und für die weitere Verarbeitung bereitgestellt (beispielsweise für das mechanische Recycling – Zerkleinerung, gegebenenfalls mit anschließendem Compoundieren - Mischen mit weiteren Komponenten und Additiven - und steht für einen weiteren Arbeitszyklus bereit - Überführung in eine Polymerschmelze, Einspritzen in die Kavität des Werkzeugs usw., oder es wird als Abfall betrachtet).
- Werkzeuge mit Heißkanalsystemen, mitunter als abfallfreie Systeme bezeichnet, bestehend aus einem beheizten Verteilerblock und Heißkanaldüsen mit einer Temperatur, die gewährleistet, dass die dosierte Polymermenge im Schmelzezustand bleibt - die Hauptaufgabe des Heißkanalsystems eines Spritzgießwerkzeugs besteht darin, in jedem Produktionszyklus Polymerschmelze entweder direkt in die Kavität des Werkzeugs oder in einen zusätzlichen Kaltkanal zuzuführen (kombiniertes Angussverteilersystem) und sie während der Herstellung der jeweiligen Anzahl von Spritzgussteilen im Verteilersystem im Schmelzezustand zu halten. Dadurch werden Angussreste (Kaltkanäle) vermieden oder minimiert, wobei gleichzeitig der Bedarf an einer Abfallwirtschaft zur Handhabung der Angussreste deutlich verringert wird. Zudem sinkt der Bedarf an einer nachträglichen Entfernung der Anschnitte von den Spritzgussteilen, und die Möglichkeiten zur Optimierung der Nachdruckphase werden erweitert, ohne dass die Gefahr des Einfrierens des Anschnittquerschnitts besteht, wie dies bei Kaltkanalsystemen bei falscher Dimensionierung ihrer Querschnitte der Fall ist.

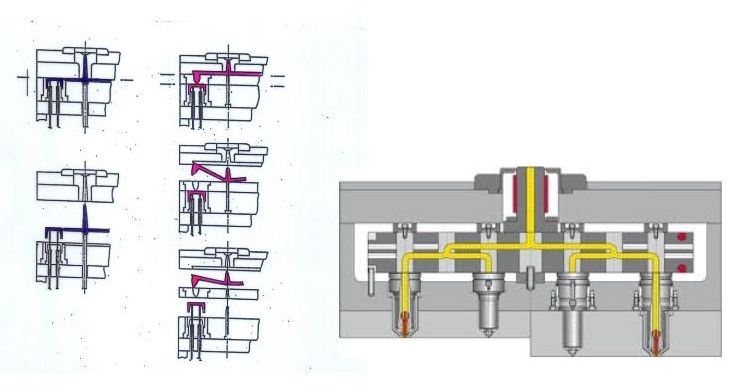

Abbildung 2 zeigt zum Vergleich schematische Darstellungen von Spritzgießwerkzeugen mit Kaltkanalsystem – links ein sogenanntes Zweiplatten- und ein Dreiplattenwerkzeug, rechts ein Vierfachwerkzeug mit Heißkanalsystem und balancierten Angusskanälen, die gleiche Fließwege der Polymerschmelze in die einzelnen Kavitäten des Werkzeugs gewährleisten.
| Abbildung 2 : Vergleich von Spritzgießwerkzeugen mit Kaltkanalsystem – links ein sogenanntes Zweiplatten- und ein Dreiplattenwerkzeug, rechts ein Vierfachwerkzeug mit Heißkanalsystem und balancierten Angusskanälen, die gleiche Fließwege der Polymerschmelze in die einzelnen Kavitäten des Werkzeugs gewährleisten |
Eine Variante der Spritzgießtechnologie mit Heißkanalsystemen ist das Kaskadenspritzgießen - Kaskadenspritzgießen (Kaskade = eine Reihe von hintereinander, in Serie geschalteten Einrichtungen, die eine technologische Einheit bilden) - bezeichnet eine Anordnung von hintereinander, in Serie angeordneten Heißkanaldüsen mit Nadelverschluss, die so gesteuert wird, dass die Kavitäten schrittweise gefüllt werden und dabei nur eine einzige Fließfront der Schmelze entsteht. Das Kaskadenspritzgießen wird insbesondere bei langen oder großflächigen Spritzgussteilen eingesetzt, bei denen es unter anderem die Entstehung von Bindenähten minimiert. Es lässt sich auch bei Spritzgussteilen mit geringer Wanddicke im Verhältnis zur Fließweglänge der Polymerschmelze vorteilhaft einsetzen – Materialeinsparung. Eine schematische Darstellung des Kaskadenspritzgießens zeigt Abbildung 3:

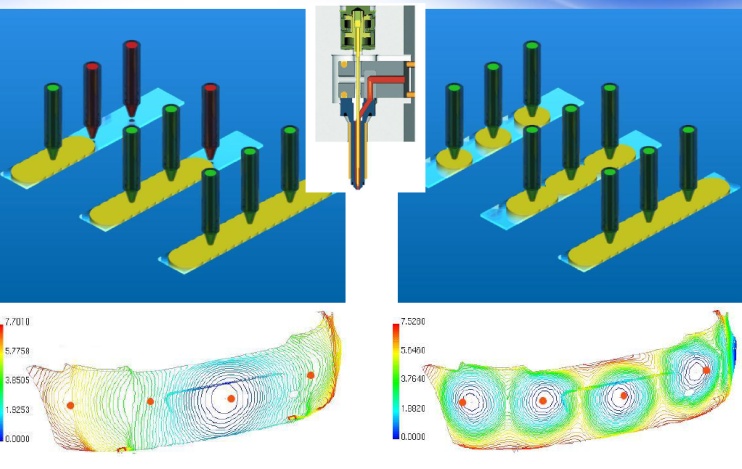

| Abbildung 3 : Vergleich des Mehrpunkt-Spritzgießens (rechts) mit dem Kaskadenspritzgießen (links); bei mehreren Anschnitten an einem Spritzgussteil breitet sich die Polymerschmelze von den einzelnen Anschnitten aus in der Kavität des Werkzeugs in Form kreisförmiger Wellenfronten aus, deren Fließfronten zwangsläufig aufeinandertreffen und an der Kontaktstelle zweier bereits abgekühlter Fließfronten eine Bindenaht bilden (lokale Festigkeitsminderung, optischer Fehler, nicht zu beseitigen, lediglich das Entstehungsrisiko lässt sich verringern), wobei auch die Gefahr eines Lufteinschlusses und einer Brandstelle am Spritzgussteil besteht; zur Vermeidung des beschriebenen Phänomens wird die Technologie des Kaskadenspritzgießens (links) eingesetzt, bei der im Gegensatz zum Standardsystem zur Füllung der Kavität mit Polymerschmelze (offene Anschnitte) die Technologie des Kaskadenspritzgießens mit Heißkanaldüsen mit Nadelverschluss zum Einsatz kommt. Durch die Steuerung der Nadelbewegung werden diese nacheinander geöffnet (vom Rand oder von der Mitte aus), die Polymerschmelze bildet keine Wellenfronten, sondern fließt schrittweise, ohne dass Bindenähte entstehen. Dasselbe Prinzip lässt sich auch bei Spritzgussteilen mit einem großen Verhältnis von Wanddicke zu Fließweglänge in der Kavität des Werkzeugs anwenden (vereinfacht gesagt mit geringer Wanddicke). |
Aus dem Vergleich der genannten Angusssysteme von Spritzgießwerkzeugen ergeben sich zwei eindeutige Feststellungen – der Einsatz eines Heißkanalsystems bedeutet einen höheren Preis für das Spritzgießwerkzeug mit diesem System gegenüber einem Werkzeug mit Kaltkanalsystem, und Werkzeuge mit Heißkanalsystemen erfordern einen höheren Kenntnisstand sowohl bei den Werkzeugeinrichtern als auch beim Wartungspersonal für Spritzgießwerkzeuge, wobei jeweils eine mehr oder weniger große Einsparung an Spritzgießmaterial erzielt wird. Die wirtschaftliche Gesamtbilanz des Einsatzes von Spritzgießwerkzeugen mit Heißkanalsystemen und mit Kaltkanalsystemen muss stets unter wirtschaftlichen und betrieblichen Gesichtspunkten sorgfältig abgewogen werden.
Technologie des Mehrkomponenten-Spritzgießens von Thermoplasten – Spritzgießen hybrider Konstruktionsbauteile
Im Prinzip geht es um die Nutzung von Erkenntnissen aus der Standardtechnologie des Spritzgießens von Thermoplasten, wobei üblicherweise eine Spritzgießmaschine mit mehreren Plastifiziereinheiten und ein für die jeweilige Technologie ausgelegtes Spritzgießwerkzeug verwendet werden. Dieses ist für die Aufnahme mehrerer unterschiedlicher oder gleicher, unterschiedlich modifizierter Materialien (beispielsweise in unterschiedlichen Farbausführungen) ausgelegt und stellt ein Spritzgussteil aus verschiedenen Materialien her, meist aus Materialien unterschiedlicher Härte, beispielsweise durch das Aufspritzen eines TPE-Materials auf ein „hartes“ Trägermaterial.
Die genannten technologischen Verfahren, bei denen die Kavität schrittweise unter Nutzung eines eigenen Angusssystems für das jeweilige erste Material und in weiteren Schritten mit einem weiteren oder mehreren weiteren Materialien, ebenfalls unter Nutzung ihrer Angusssysteme, gefüllt wird, ermöglichen eine Verkürzung der Fertigungszeiten; die Herstellung separater Teile und deren Montage entfallen. Darüber hinaus bieten die Technologien Vorteile bei der Erfüllung von Anforderungen an die Formeigenschaften der Teile, einschließlich der Verringerung ihres Gewichts, an die mechanischen Eigenschaften der Teile sowie an Schutz- und dekorative Eigenschaften usw.
Die Technologien des Mehrkomponenten-Spritzgießens von Thermoplasten lassen sich anhand ihres Prinzips in drei Hauptgruppen unterteilen:
- Mehrmaterial-Spritzgießen – das Prinzip dieser Spritzgießverfahren besteht darin, zwei oder mehr Materialien in eine Kavität zu spritzen; am Formteil sind keine genauen Materialgrenzflächen definiert – zu diesem Technologiesegment zählen folgende Verfahren: Sandwich-Spritzgießen, Intervall-Spritzgießen, Marmorieren, sequenzielles Spritzgießen
- Umspritzen, Hinterspritzen, Anspritzen – in die Kavität werden eine oder mehrere vorgefertigte Komponenten eingelegt, und beim Spritzgießprozess wird das eingelegte Teil, das aus unterschiedlichen Materialien bestehen kann – Metall, Kunststoff, Textilien usw. –, umspritzt – zu diesen Spritzgießverfahren zählen beispielsweise folgende Technologien: Insert Moulding (IM), In-Mould Decoration (IMD), In-Mould Labeling (IML), Outsert Molding (OM), In-Mold Closing (IMC), In-Mould Assembly (IMA), Hybrid-Spritzgießen – Thermoplast x Metall, Thermoplast x Thermoplast, Thermoplast x Verbundwerkstoff mit thermoplastischer Matrix, Moulded Interconnect Devices (MID), Three Dimensional Moulded Interconnect Devices (3D MID), Total Integrated Manufactured (TIM)
- Mehrkomponenten-Spritzgießen – mehrstufiges Mehrmaterial-Spritzgießen – 2K, 3K, 4K usw. – das Verfahren ermöglicht das Spritzgießen verschiedenfarbiger Teile aus demselben Material oder von Teilen aus unterschiedlichen Materialien in gleicher oder unterschiedlicher Farbe beziehungsweise Härte usw.; die Verbindungen sind unlösbar – genutzt wird die Verarbeitungsschwindung, wobei sich eine Komponente beim Anspritzen an die andere mit dieser verbindet – die Grenzfläche zwischen den Materialien ist definiert, die Materialien müssen mischbar oder zumindest kompatibel sein (Kompatibilität = Fähigkeit zur Verbindung, gegenseitige Verträglichkeit) und müssen Adhäsion, Haftung aufweisen.
Von den drei genannten Gruppen des Mehrkomponenten-Spritzgießens (2K) von Thermoplasten werden zur Gewichtsreduzierung von Bauteilen die Verfahren des Umspritzens, Hinterspritzens und Anspritzens eingesetzt, deren Prinzip mehr oder weniger gleich ist – in die Kavität werden eine oder mehrere vorgefertigte Komponenten eingelegt, und beim Spritzgießprozess wird das eingelegte Teil, das aus unterschiedlichen Materialien bestehen kann – Metall, Kunststoff, Textilien usw. –, mit Polymerschmelze hinterspritzt.
Es wurde bereits erwähnt, dass einer der Wege zur Gewichtsreduzierung im Einsatz von Thermoplasten bei der Konstruktion von Bauteilen besteht. Da jedoch bei mechanisch hoch beanspruchten Bauteilen die alleinige Verwendung von Thermoplasten aufgrund ihrer relativ niedrigen physikalisch-mechanischen Eigenschaften nicht möglich ist, geht man zu Hybridkonstruktionen über, bei denen Thermoplaste mit Metallteilen verbunden, Spritzgussteile aus Thermoplasten lokal mit Faserverstärkungen, beispielsweise aus Kohlenstofffasern, verstärkt und Funktionsgeometrien aus Thermoplasten an vorgeformte und in das Spritzgießwerkzeug eingelegte Teile angespritzt werden; die Vorformung erfolgt beispielsweise durch Thermoformen oder durch Umformen unter Wärmeeinwirkung beziehungsweise unter Wärme- und Vakuumeinwirkung, und die Teile können aus unterschiedlichen Materialien hergestellt sein, von mit Pflanzenfasern gefüllten Verbundwerkstoffen bis hin zu Verbundlaminatsystemen mit Glas- oder Kohlenstofffasern und thermoplastischer Matrix.
Der Einsatz von Verbundwerkstoffen mit thermoplastischer Matrix in hybriden Konstruktionsbauteilen verbindet den Vorteil eines effizienten Verarbeitungsprozesses – Einlegen eines vorgeformten Teils aus einem Verbundwerkstoff mit thermoplastischer Matrix in das Spritzgießwerkzeug und dessen Hinterspritzen an den vorgesehenen Stellen mit einem funktionellen Polymerverbundwerkstoff – mit einer gewichtsreduzierten Konstruktion bei hoher Festigkeit und Zähigkeit, einschließlich Energieabsorption und der Möglichkeit, die Baugruppe dynamischen Beanspruchungen auszusetzen.

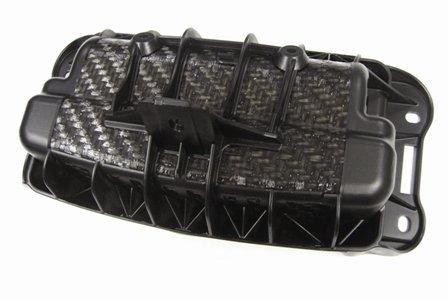

Ein Beispiel für eine solche Lösung ist das Spritzgussteil Airbaggehäuse, das ursprünglich aus PA 6 gespritzt wurde, wobei das Gehäuse Wanddicken zwischen 3 mm und 4 mm aufwies. Die neue Lösung, die Abbildung 4 zeigt, ist eine Hybridkonstruktion, die einen vorgewärmten Roving (Strang, Bündel ungedrehter Endlosfasern mit hoher Festigkeit in Längsrichtung), 47 % mit PA 6 imprägnierte Glasfasern, der in das Werkzeug eingelegt, beim Schließen im Werkzeug geformt und mit einem Copolymer PA 6/PA 66 mit 40 % Glasfasern hinterspritzt wird, kombiniert. Mit dieser Lösung wurde das Bauteilgewicht um ca. 30 % reduziert, bei einer Bauteildicke von 1 mm, die zudem dank der verringerten Wanddicke des Polymermaterials eine Verkürzung der Fertigungszykluszeit ermöglichte.
| Abbildung 4: Spritzgießen hybrider Konstruktionsformteile – hierbei handelt es sich um die Verknüpfung mehrerer Fertigungsverfahren: Formen (ein vorgewärmter Roving in Plattenform wird beim Schließen des Spritzgießwerkzeugs in die durch die formgebenden Werkzeugteile vorgegebene Form gebracht) und Kunststoffverarbeitung (Spritzgießen von Verbundwerkstoffen mit thermoplastischer Matrix), die zu einer Fertigungseinheit verbunden sind – das Spritzgussteil Airbaggehäuse ist eine Hybridkonstruktion, die einen Roving aus PA 6 + 47 % Glasfasern kombiniert, der in das Werkzeug eingelegt, im Werkzeug geformt und mit einem Verbundcopolymer PA 6/PA 66 mit 40 % Glasfasern funktionell hinterspritzt wird |
Technologie des Spritzgießens von Thermoplast-Strukturschäumen
Die Technologie zur Herstellung von Thermoplast-Strukturschäumen – das Spritzgießen von Thermoplasten mit Aufschäumen – TSG, Thermoplastische SchaumGuss – stellt in allen Varianten der Schäumverfahren wiederum eine Spritzgießtechnologie dar, mit dem Ziel, das Gewicht der Spritzgussteile zu reduzieren, ihre Isoliereigenschaften zu verbessern, innere Spannungen und Einfallstellen zu minimieren und gegebenenfalls auch die Härte der Spritzgussteile zu verringern.
Hinsichtlich der Herstellungstechnologie unterscheiden wir mehrere Verfahren, die zur Erzeugung einer geschäumten Struktur entweder ein physikalisches oder ein chemisches Treibmittel verwenden. Produkte aus Strukturschaum weisen meist eine kompakte Randschicht und einen geschäumten Kern auf. Zu den Kunststoffen, die für das Spritzgießen von Strukturschäumen verwendet werden, zählen ABS, PA, PE, PPO, PC, PP, PS, PBT, PC/ABS, thermoplastische Elastomere (TPE) usw. Am weitesten verbreitet ist das Strukturschäumen von Polypropylen (PP) und seinen Verbundwerkstoffen mit Talkum und Calciumcarbonat.
Polymerschäume als Untergruppe der Schaumstoffe lassen sich als künstlich erzeugte Dispersion (Verteilung) von Gas in einer Polymermatrix definieren. Zu ihrer Erzeugung dienen Treibmittel, d. h. Zusatzstoffe, die während des Herstellungsprozesses Gase oder Dämpfe freisetzen. Treibmittel werden in chemische und physikalische unterteilt. Zur ersten Gruppe gehören Chemikalien, die sich unter Wärmeeinwirkung in gasförmige Produkte zersetzen, die bei der Kunststoffverarbeitung durch Extrusion, Blasformen oder Spritzgießen eine Zellstruktur, den sogenannten Strukturschaum, bilden. Mit diesen Treibmitteln in Mengen von bis zu 2 % lässt sich jeder Kunststoff, einschließlich technischer Kunststoffe, aufschäumen, allerdings nur auf eine Rohdichte von 0,2 g.cm-3 bis 0,8 g.cm-3. Zu den physikalischen Treibmitteln gehören chemische Verbindungen, die während des Aufschäumens ihren Aggregatzustand ändern, beispielsweise komprimierte Flüssiggase, die bei Druckentlastung expandieren, sowie flüchtige Stoffe, die in den gasförmigen Zustand übergehen – beispielsweise Methylchlorid, Freone, CO2, Butan, Pentan, niedrigsiedende Alkohole, Ether usw. Sie werden in Mengen von 5 % bis 10 % dosiert und können den verwendeten Kunststoff auf eine Rohdichte von 0,008 g.cm-3 bis 0,08 g.cm-3 aufschäumen.
Chemisches Schäumen

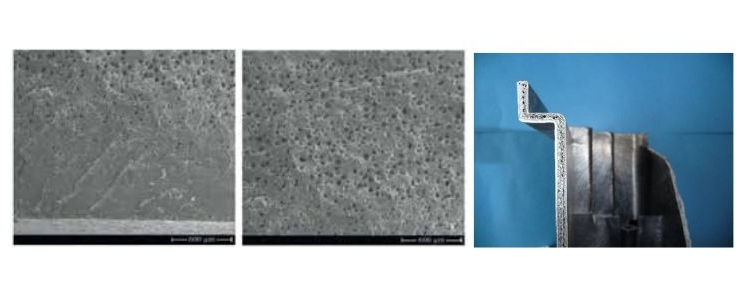

Die Struktur eines Querschnitts durch die Wand eines mit einem chemischen Treibmittel strukturgeschäumten Spritzgussteils – kompakte Randschicht und geschäumter Kern – ist in Abbildung 5 dargestellt. An den Querschnitten von Spritzgussteilen aus PC, deren Kavitätsfüllzeiten – von oben nach unten – 0,3 s ; 0,6 s ; 1,2 s ; 1,5 s betrugen, ist der Übergang von der kompakten Randschicht – der Skin-Schicht – zum mittig liegenden geschäumten Kern – Core – zu erkennen; bei schneller Füllung ist zu sehen, dass die Skin-Schicht eine geringe Dicke aufweist und der Core aus Mikroschaum besteht. Mit abnehmender Füllgeschwindigkeit beziehungsweise zunehmender Füllzeit der Kavität mit der Polymerschmelze mit chemischem Treibmittel nimmt die Dicke der Skin-Schicht zu, und die Struktur im Zentrum geht in Makroporen über.
| Abbildung 5 : Querschnitt durch die Wand eines mit einem chemischen Treibmittel strukturgeschäumten Spritzgussteils; im Kern befindet sich eine unregelmäßige, zufällige Zellstruktur |
Die kompakte Schicht auf beiden Seiten der Wand der Werkzeugkavität entstand infolge der schnellen Abkühlung der Polymerschmelze und gewährleistet die Form, Steifigkeit und Beständigkeit des Spritzgussteils gegenüber mechanischer Beanspruchung sowie chemischen und thermischen Einwirkungen. Die mechanischen Eigenschaften nehmen über den Querschnitt von der Außenseite zur Mitte der Wand des Spritzgussteils hin ab. Die Außenflächen des Spritzgussteils weisen keine hochwertige Optik auf, beispielsweise auch deshalb, weil ein Teil der Treibgase in die Umgebung entwichen ist und auf der Oberfläche des Spritzgussteils unregelmäßige Schlieren gebildet hat. Der Kern besteht aus einer relativ unregelmäßigen und ungeordneten, zufälligen Zellstruktur, deren Volumen letztlich die Rohdichte des Spritzgussteils bestimmt.
Mit chemischen Treibmitteln aufgeschäumte Strukturschaum-Spritzgussteile können auf Standard-Spritzgießmaschinen mit Schneckenplastifizierung und ausreichend hoher Einspritzgeschwindigkeit hergestellt werden.
Zu den Vorteilen von Strukturschaum-Spritzgussteilen mit chemischen Treibmitteln, die in vielen Punkten mit den Vorteilen des physikalischen Schäumens übereinstimmen, gehören beispielsweise:
- einfache Herstellung geometrisch komplexer Spritzgussteile
- Gewichtseinsparung bei gleicher Steifigkeit – günstiges Verhältnis von Festigkeit zu Gewicht
- Reduzierung des Gewichts des Spritzgussteils
- Verringerung der Schwindung und der Verzugsneigung
- Verbesserung der Wärme- und Schalldämmeigenschaften
- Vermeidung möglicher Einfallstellen
- geringe innere Spannungen in den Spritzgussteilen
- Möglichkeit einer geringeren Festigkeitsdimensionierung der Spritzgießwerkzeuge
- gute Zerspanbarkeit
- Schweißbarkeit mit Zusatzdraht
- Möglichkeit des Einsatzes einer Standard-Spritzgießmaschine
Zu den Nachteilen zählen:
- die Sichtflächen der Spritzgussteile sind nicht vollkommen glatt und glänzend
- bestimmte feine Oberflächenkonturen und Narbungen der Kavität lassen sich nicht reproduzieren
- die äußeren Sichtflächen weisen Schlieren sowie Spuren des Gasflusses und Gasaustritts auf
- im Vergleich zum Standardspritzgießen ist eine Verlängerung der Kühlzeit erforderlich
- eine bestimmte Mindestwanddicke der Spritzgussteile – üblicherweise mehr als ca. 3 mm
- große Anschnittquerschnitte sind erforderlich – aufwendiges Entfernen der Angussreste
Physikalische Schäumverfahren
Das Prinzip des physikalischen Schäumens ist nicht kompliziert: In der Spritz- und Plastifiziereinheit der Spritzgießmaschine wird der Polymerschmelze ein flüssiges physikalisches Treibmittel zudosiert, das sich thermisch zersetzt. Dabei entstehen Dämpfe, die sich in der Polymerschmelze verteilen. Nach dem Einbringen der Schmelze in die Kavität, wenn der Druck abfällt, scheidet sich die Gasphase ab und bildet eine relativ geordnete und feine Zellstruktur aus Hohlräumen im Kern der Wandungen des Spritzgussteils (Core). Beim Kontakt des Spritzgussteils beziehungsweise seiner abkühlenden Polymerschmelze mit der „kalten“ Wand der Kavität bildet sich ebenso wie bei Spritzgussteilen, die mithilfe eines chemischen Treibmittels entstehen, eine kompakte Randschicht, die Skin – Abbildung 6. Abbildung 6 zeigt einen Schnitt durch die Wand eines strukturell geschäumten Spritzgussteils mit physikalischem Treibmittel – im Gegensatz zum chemischen Treibmittel erzeugt das physikalische Treibmittel im Kern, dem Core, eine relativ feine und geordnete Zellstruktur.

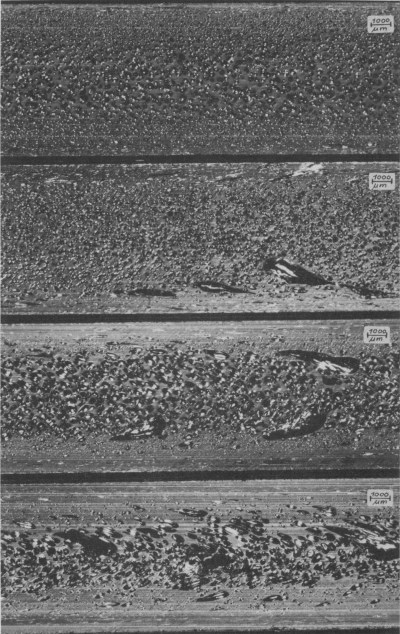

| Abbildung 6: Schnitt durch die Wand eines strukturell geschäumten Spritzgussteils, physikalisches Treibmittel, im Kern befindet sich eine relativ feine und geordnete Zellstruktur |
Aufgrund der Entstehung einer relativ feinen Zellstruktur wird das Spritzgießen mit physikalischem Schäumen als mikrozelluläres Spritzgießen von Thermoplasten bezeichnet. Das am häufigsten verwendete Treibgas ist Stickstoff (N2), seltener Kohlendioxid (CO2). Im Gegensatz zum chemischen Schäumen erfordert das Verfahren eine spezielle Spritzeinheit mit Gasdosiergerät. Das Prinzip des mikrozellulären Spritzgießens besteht darin, in der Schmelzedosis vor der Schneckenspitze in der Plastifizier- und Spritzeinheit der Spritzgießmaschine ein einphasiges Gemisch (Polymerschmelze + Gas) zu erzeugen und dieses in die Kavität einzubringen, wo es expandiert, sich also ausdehnt. Das Treibgas wird der Plastifiziereinheit in Form eines überkritischen Fluids (SCF – Supercritical Fluid) zudosiert.
Der wichtigste Vertreter dieses Verfahrens ist die Technologie MuCell – Microcellular Foam Molding, bei der das Treibgas der Plastifiziereinheit der Spritzgießmaschine in Form eines überkritischen Fluids (SCF – Supercritical Fluid) zudosiert wird. Die Technologie wird vom amerikanischen Unternehmen Trexel Inc. verbreitet, das mit Herstellern von Spritzgießmaschinen zusammenarbeitet, beispielsweise mit KraussMaffei oder Negri Bossi.
Zahlreiche Hersteller von Spritzgießmaschinen haben auf der MuCell-Technologie basierende Spritzgießmaschinen für das mikrozelluläre Spritzgießen entwickelt und vertreiben diese unter eigenen Namen, beispielsweise Engel foammelt, Arburg ProFoam, Battenfeld Cellmould usw. Bestandteil einer Lösung für das mikrozelluläre Spritzgießen ist stets eine Spritz- und Plastifiziereinheit mit einer Schnecke mit unterschiedlich gestalteten Mischzonen und einer Verschlussdüse. Hinzu kommen eine Dosierdüse zur Dosierung des Inertgases und eine Druckgasquelle. Um die Aufschäumreaktion auch am Ende des Fließwegs der Polymerschmelze in der Kavität des Spritzgießwerkzeugs sicherzustellen, muss eine hohe Füllgeschwindigkeit der Kavität gewährleistet sein, weshalb die Spritzgießmaschine über eine hohe Einspritzleistung verfügen muss. Die MuCell-Technologie und ihre Varianten können auch beim Spritzgießen in Werkzeuge mit Heißkanalverteilersystemen eingesetzt werden.
Neben den von den Herstellern von Spritzgießmaschinen angebotenen Technologien können auch Technologien anderer Hersteller eingesetzt werden. Beispielsweise bietet das Schweizer Unternehmen Sulzer Chemtech seine Lösung unter dem Namen Optifoam an. Der Vorteil dieser Lösung besteht darin, dass sie keine speziellen Schnecken- und Spritzeinheitsausführungen erfordert oder verwendet, sondern das Druckdosiergerät für das verflüssigte gasförmige Treibmittel als Zwischenelement zwischen dem Kopf der Spritzeinheit und der Verschlussdüse der Spritzgießmaschine angeordnet ist. In der Düse befindet sich auch ein statischer Mischer aus Sinterhartmetall, in dem die Polymerschmelze und das flüssige Treibmittel vermischt werden. Eine ähnliche Technologie bietet auch das deutsche Unternehmen Demag Ergotech an.
Eine weitere Technologie für das Strukturschaumspritzgießen bietet die Firma Linde an. Ihre Anlage PLASTINUM Perfoamer für das mikrozelluläre Schaumspritzgießen von Thermoplasten besteht aus einem Trockner für das zu verarbeitende Granulat, in dem das Granulat auf den vorgeschriebenen Restfeuchtegehalt getrocknet und auf die erforderliche Temperatur temperiert wird. Das so vorbereitete Granulat wird mit einem Vakuumfördergerät in eine Druckimprägniereinheit transportiert, wo es unter Druck mit dem Treibmittel Kohlendioxid CO2 gesättigt wird. Die Menge an CO2, die das Granulat aufnimmt, hängt vom jeweiligen zu sättigenden Material, vom Sättigungsdruck, von der Temperatur und von der Dauer der „Imprägnierung“ ab. Das Kohlendioxid wird gasförmig aus Druckflaschen entnommen oder kann in flüssigem Zustand angeliefert und in einer Kompressoreinheit vom flüssigen in den gasförmigen Zustand überführt werden. Nach der Sättigung der entsprechenden Materialmenge in der Imprägniereinheit wird diese druckentlastet und das gesättigte Material in einen Vorratsbehälter transportiert, von dem aus es direkt der Schnecken- und Plastifiziereinheit einer Standardspritzgießmaschine zugeführt wird. Je nach Anlagengröße können mehrere Spritzgießmaschinen mit gesättigtem Material versorgt werden. Das Kohlendioxid verbleibt etwa zwei Stunden lang im so vorbereiteten Granulat. Das Verfahren ermöglicht eine Verringerung des Formteilgewichts um bis zu 60 %. Einer der Vorteile des Verfahrens besteht darin, dass keine Mischschnecke eingesetzt wird und es somit auch für Thermoplaste geeignet ist, die infolge hoher Scherbeanspruchung zu Abbau und Schädigung neigen, beispielsweise POM.
Zu den Technologien für das Spritzgießen von Strukturschaumformteilen aus Thermoplasten zählt auch das Co-Spritzgießen (vergleichbar mit der 2K-Technologie). Beim Co-Spritzgießen werden zwei Plastifiziereinheiten verwendet, wobei in der einen eine herkömmliche Polymerschmelze und in der anderen eine Schmelze mit Treibmittel aufbereitet wird. Das Prinzip des Spritzgießprozesses besteht im abwechselnden Einspritzen des Materials für die Oberfläche des Formteils und für dessen Kern in ein Spritzgießwerkzeug, dessen Temperatur auf das eingespritzte Material abgestimmt ist. Zunächst wird die Polymerschmelze eingespritzt, die den äußeren, sichtbaren Bereich des Formteils bilden wird. Anschließend wird der geschäumte Kern des Formteils in die Kavität eingespritzt und danach erneut die herkömmliche Schmelze. Das Ergebnis dieses Spritzgießverfahrens ist eine kompakte Formteiloberfläche mit einem Schaumkern. Es liegt auf der Hand, dass sich die Reihenfolge umkehren lässt, um ein Formteil mit einer Strukturschaumoberfläche und einem kompakten Kern herzustellen, oder dass bei geeigneter Werkzeugkonstruktion Schäume unterschiedlicher Härte in ein einziges Formteil eingespritzt werden können.
Strukturschaumspritzgießen von Thermoplasten im Vergleich zum Standardspritzgießen von Thermoplasten
Ich habe bereits erwähnt, dass einer der Hauptvorteile der Herstellung von Strukturschaumformteilen aus Thermoplasten die Gewichtseinsparung ist. Die Gewichtseinsparung lässt sich aus zwei Blickwinkeln betrachten, die in Wirklichkeit ein Ganzes bilden. Der eine Blickwinkel ist die Einsparung von Material als Rohstoff für die Herstellung des jeweiligen Formteils, also die Senkung der Herstellungskosten, und der andere die Verringerung des Formteilgewichts, die unter anderem zur Steigerung seiner Wettbewerbsfähigkeit beiträgt, einschließlich nachgelagerter Einsparungen, beispielsweise in der Automobilindustrie bei der Gewichtsreduzierung konventioneller sowie hybrider oder vollelektrischer Fahrzeuge. Nicht zuletzt geht es auch um den Umweltaspekt.
Es ist allgemein bekannt, dass kein thermoplastisches Formteil hergestellt werden kann, das keinerlei Restspannungen, innere Spannungen oder Eigenspannungen enthält. Eine der Ursachen für das Einbringen von Restspannungen in thermoplastische Formteile ist auch die Nachdruckphase des Spritzgießprozesses, die den Einfluss der Schwindung auf das Formteil kompensiert und unter anderem dessen Maßhaltigkeit beeinflusst. Der Druck beziehungsweise sein Verlauf in der Nachdruckphase und seine Einwirkdauer können dazu beitragen, dass Druck im Formteil „eingeschlossen“ wird und nach dessen Auswerfen aus der Kavität des Werkzeugs Verzug oder Risse an der Formteiloberfläche entstehen (beispielsweise zusammen mit der Einwirkung eines tensidhaltigen Mediums) usw. Bei Strukturschaumspritzgießverfahren ist die Situation gegenüber dem Standardspritzgießen von Thermoplasten anders. Die Nachdruckphase des Spritzgießprozesses ist bei diesen Technologien reduziert (sie hat einen geringen Einfluss auf das Endprodukt) oder vollständig eliminiert, der Spritzgießprozess kommt ohne Nachdruckphase aus. Die durch die Nachdruckphase beeinflusste Schwindung wird hier durch die expandierenden Keime der Zellstruktur im Inneren des erstarrenden eingespritzten Materials kompensiert.
Die Oberflächenqualität – siehe Abbildung 7 – ist ein erheblicher Nachteil aller Varianten der Technologie des Strukturschaumspritzgießens. Oberflächenflecken und die unzureichende Abbildung genarbter Oberflächen der Kavitäten von Spritzgießwerkzeugen werden durch das Entweichen des Schäumgases über die Formteiloberfläche vor dem Kontakt der Polymerschmelze mit der Oberfläche der Kavität sowie durch die Bildung lokaler Zwischenschichten zwischen der formgebenden Werkzeugoberfläche und der Außenfläche des aufschäumenden Formteils verursacht.

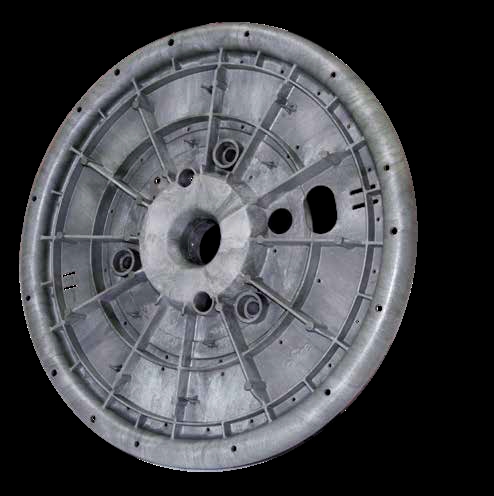

| Abbildung 7 :Typisches Erscheinungsbild von Strukturschaum-Spritzgussteilen |
Zur Beseitigung des genannten Problems können beispielsweise die Co-Spritzgießtechnologie (siehe oben) oder Verfahren aus dem konventionellen Spritzgießen zur Minimierung von Bindenähten eingesetzt werden – das Vorwärmen der formgebenden Oberfläche des Spritzgießwerkzeugs vor dem Einspritzen der treibmittelhaltigen Polymerschmelze. Zum Vorwärmen können beispielsweise an einem Roboter angebrachte Infrarotstrahler verwendet werden, die bei geöffnetem Werkzeug nach dem Auswerfen des Spritzgussteils aus der Kavität deren Oberfläche vorwärmen (diese Vorwärmmethode verlängert den Spritzgießzyklus, erfordert jedoch keine spezielle Konstruktion des Spritzgießwerkzeugs). Eine weitere Möglichkeit ist die Nutzung einer in das Werkzeug integrierten induktiven Erwärmung der Kavitätsoberfläche des Spritzgießwerkzeugs. Der Vorteil liegt in der schnellen Erwärmung der formgebenden Oberfläche der Kavität durch induzierte Wirbelströme; die Erwärmung beginnt unmittelbar nach dem Auswerfen des Spritzgussteils aus der Kavität, unabhängig von den Werkzeugbewegungen.
Neben den oben genannten Möglichkeiten zur Verbesserung der Qualität der Sichtflächen von Spritzgussteilen mit Treibmitteln wird beim Spritzgießen mit der MuCell-Technologie die GGD-Technologie - Gasgegendruck, das Spritzgießen gegen den Druck eines Gases (Stickstoff, trockene Luft) in der Kavität des Spritzgießwerkzeugs, eingesetzt. Das Prinzip besteht darin, dass die Kavität vor Beginn der Füllung mit dem Gemisch aus Polymerschmelze + Gas im SCF-Zustand mit Druckgas gefüllt wird; der Gasdruck kann bis zu 80 bar betragen. Das Gemisch wird somit gegen den Druck des Gaspolsters in der Kavität eingespritzt. In Abhängigkeit vom Verlauf der Kavitätsfüllung mit dem Gemisch wird der Druck im Gaspolster geregelt und das Gas aus der Kavität abgelassen. Durch den Gegendruck wird verhindert, dass das Treibgas durch die äußere Oberfläche des Spritzgussteils in den Raum zwischen der Kavitätswand und der Wand des Spritzgussteils gelangt; das Ergebnis ist eine glattere Oberfläche des Spritzgussteils.
Der Hersteller von Heißkanalsystemen für Spritzgießwerkzeuge, das deutsche Unternehmen INCOE, bietet die GAS – CORE-Technologie an, die ebenso wie die GGD-Technik das Ziel verfolgt, die Oberflächenqualität von Strukturschaum-Spritzgussteilen zu verbessern. Bei der Anwendung der Gas – Core-Technik erfolgt das physikalische Schäumen von Spritzgussteilen mit glatter, kompakter Oberfläche, die über einen Heißkanal für die Polymerschmelze in die Kavität eingespritzt werden, in drei Schritten – im ersten Schritt wird ein Teil der Polymerschmelze ohne Treibmittel in die Kavität eingespritzt; das Heißkanalsystem ist mit einem Druckdosiergerät für Inertgas und einer Mischkammer ausgestattet. In der Mischkammer wird die Polymerschmelze mit Stickstoff oder Kohlendioxid vermischt und das entstandene Gemisch durch die Heißkanaldüse in die Kavität eingespritzt; im dritten Schritt wird die Kavität erneut mit Polymerschmelze ohne Treibmittel aufgefüllt.
Gas- und wasserunterstütztes Spritzgießen – GIT- und WIT-Technologie
Einer der grundlegenden Ansätze bei der Konstruktion von Spritzgussteilen aus Thermoplasten, der in den Grundsätzen der fertigungsgerechten Konstruktion genannt wird, besteht darin, große Wanddicken und unterschiedliche Wanddicken innerhalb eines Spritzgussteils zu vermeiden. Neben einer Erhöhung des Gewichts des Spritzgussteils führt die Missachtung dieses Grundsatzes üblicherweise zu einer erheblichen Verlängerung der Zykluszeit beim Spritzgießen (die Wanddicke des Spritzgussteils geht quadratisch in die Berechnung der Kühlzeit des Spritzgussteils ein, d. h., es handelt sich um eine exponentielle Abhängigkeit zwischen der Kühlzeit des Spritzgussteils und seiner Wanddicke), zu Einfallstellen (infolge der Materialanhäufung kommt es zu einer stärkeren Schwindung, die sich in der Nachdruckphase möglicherweise nicht ausgleichen lässt), zu Maßinstabilität und Verzug (unterschiedliche Wanddicken des Spritzgussteils verursachen unterschiedliche lokale Schwindungen – unterschiedliche Maße und damit auch Verzug), zu einer unbegründeten Erhöhung des Verbrauchs an Spritzgießmaterial (Erhöhung des Preises und des Gewichts des Spritzgussteils) usw.
Wenn es aus funktionalen Gründen, aus Designgründen oder aus anderen Gründen erforderlich ist, Formteile mit großen Wanddicken zu konstruieren, sollte der zuständige Formteilkonstrukteur auch andere Möglichkeiten der Konstruktion und Herstellung von Formteilen berücksichtigen. Grundsätzlich sollte anstelle von Materialanhäufungen ein verripptes Formteil vorgesehen werden, oder, sofern die Geometrie eine Schalenausführung ermöglicht, sollten beide Hälften separat hergestellt (sie können eine geringe Wanddicke aufweisen oder verrippt sein) und anschließend verbunden werden (durch Schweißen, Kleben, eine elastische Schnappverbindung, Verschrauben usw.). Eine weitere mögliche Lösung ist ein ausfahrbarer Kern im Werkzeug, der sich auf einer geraden oder gekrümmten Bahn bewegt, oder der Einsatz des Spritzgießens mit verlorenem, ausschmelzbarem Kern (Herstellung des Kerns aus dem wasserlöslichen Thermoplast EVA, aus Bismut-Zinn-Legierungen, Schmelztemperatur 138 °C, Zinn-Antimon-Blei-Legierungen, Schmelztemperatur 187 °C usw.). Nicht zuletzt können Verfahren zum Strukturschäumen, siehe vorheriges Kapitel, oder das gas- bzw. wasserunterstützte Spritzgießen eingesetzt werden.
Das gasunterstützte Spritzgießen von Thermoplasten (GIT – Gas Injection Technology), üblicherweise mit Druckstickstoff – einem inerten, nicht brennbaren, chemisch neutralen Gas, bei dem keine Reaktion mit Polymerschmelzen und deren Additiven zu befürchten ist –, ist ein Verfahren, dessen Prinzip darin besteht, dass bestimmten Bereichen der abkühlenden Polymerschmelze bzw. des Formteils ein unter Druck stehendes Inertgas zugeführt wird, das im Inneren der Formteilwände Hohlräume erzeugt. Die GIT-Technologie umfasst mehrere Varianten, wobei es sich im Wesentlichen um zwei Ansätze handelt: den GIT-Prozess mit Teilfüllung, bei dem das Werkzeug auf einer herkömmlichen Spritzgießmaschine nur teilweise volumetrisch mit Polymerschmelze gefüllt wird und in die abkühlende Schmelze entweder über die Maschinendüse oder über einen Injektor am Werkzeug Druckstickstoff eingebracht wird, der Hohlräume erzeugt und dank seines geregelten Drucks zugleich als Nachdruck wirkt. Der zweite Ansatz ist der GIT-Prozess mit Überlauf – auch hier werden herkömmliche Spritzgießmaschinen eingesetzt, doch der erste Prozessschritt besteht in der volumetrischen Füllung der Kavität mit Polymerschmelze und dem anschließenden Umschalten auf Nachdruck. Nach dessen Ende bläst Druckstickstoff die Polymerschmelze im Kern des Formteils aus der Kavität in eine zusätzliche Überlaufkavität, aus der sie zusammen mit dem Formteil aus dem Werkzeug ausgeworfen wird. Während der Kühlzeit des Formteils kompensiert der Druckstickstoff die Schwindung der abkühlenden Schmelze und unterstützt die Abformung der Kavitätsoberfläche. Mit der GIT-Technologie hergestellte Formteile sind in Abbildung 8 dargestellt.

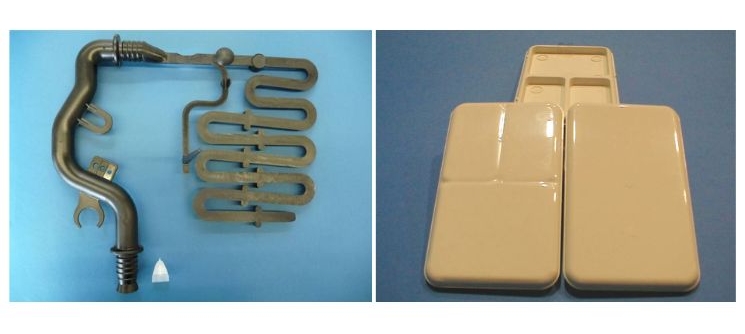

| Abbildung 8 : Mit der GIT-Technologie hergestellte Formteile – links: GIT mit Überlauf in eine Überlaufkavität; rechts : GIT-Technologie und ihr Einsatz zur Kompensation von Schwindung und Einfallstellen |
Neben dem gasunterstützten Spritzgießen von Thermoplasten kann auch ein Spritzgießverfahren eingesetzt werden, bei dem zur Herstellung hohler Formteile keine Gasunterstützung verwendet wird, sondern unter Druck stehendes Wasser mit einer Pumpe in den abkühlenden Polymerschmelzekern in der Mitte des Formteils gefördert wird – das wasserunterstützte Spritzgießen (WIT – Water Injection Technology). Die verfahrenstechnischen Grundlagen beider Methoden des Thermoplastspritzgießens sind ähnlich.
Wie beim gasunterstützten Spritzgießen muss auch bei WIT (und hier noch zwingender) das Wasser vor Prozessende aus dem Prozess entfernt werden. Zur Entfernung des Wassers werden zwei Ansätze verwendet, wobei beide mit einer volumetrischen Füllung der Kavität mit Polymerschmelze und der anschließenden Dosierung von Druckwasser über die Düse der Spritzgießmaschine oder über eine Fülldüse in der Kavität des Werkzeugs arbeiten, mit der Möglichkeit, den Wasserdruck und den Durchfluss (die Geschwindigkeit) zu regeln – das Wasser wird nach dem Ende seiner Wirkung in der Nachdruck- und Kühlphase des Spritzgießzyklus und nach dem Öffnen eines Ventils mit Druckluft aus dem Formteil verdrängt, oder es wird, ebenfalls nach dem Ende der Nachdruck- und Kühlphase, mit einer Pumpe wieder abgesaugt. Da beim Spritzgießen mit der WIT-Technologie Wasser verwendet wird, muss bei Thermoplasten, die zu hydrolytischem Abbau neigen (Hydrolyse = Abbau der Polymerkette durch Wasser), mit kurzen Produktionszyklen und vollständiger Entfernung des Wassers aus den Formteilen gearbeitet werden.
Beim Vergleich beider Technologien ist die Verkürzung der Spritzgießzykluszeit bei der WIT-Technologie hervorzuheben (Wasser hat bei einer Temperatur von 20 °C und einem Druck von 1 bar eine Wärmeleitfähigkeit von 0,604 W.m-1K-1 und eine spezifische Wärmekapazität von 4 182 J.kg-1K.1) gegenüber GIT (Stickstoff hat bei einer Temperatur von 20 °C und einem Druck von 1 bar eine Wärmeleitfähigkeit von 0,0143 W.m-1K-1 und eine spezifische Wärmekapazität von 1 038 J.kg-1K-1). Ein weiterer Vorteil des Einsatzes von Wasser ist sein günstiger Einfluss auf die Qualität der Innenflächen hohler Formteile, die es glättet; zudem sind die Wanddicken gleichmäßiger – siehe Abbildung 9.

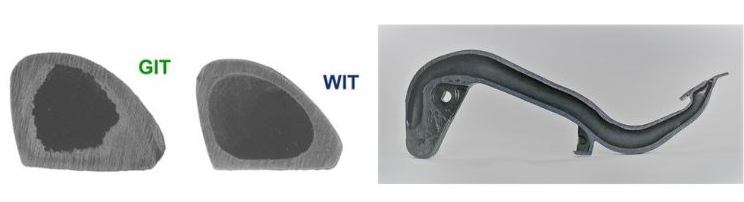

| Abbildung 9 : Vergleich der Ausbildung innerer Hohlräume bei den Technologien GIT und WIT – oben, unten: Schnitt durch ein mit der WIT-Technologie hergestelltes Kupplungspedal |
Beide genannten Technologien – GIT, WIT – helfen bei geeigneter Anwendung - folgende Aufgaben zu lösen oder Probleme zu verringern:
- durch die gezielte Bildung von Hohlräumen senken sie den Materialverbrauch
- sie verkürzen die Produktionszykluszeit
- sie ermöglichen eine gute Abformung der Oberflächen der Werkzeugkavitäten und minimieren Einfallstellen
- sie eignen sich zur Herstellung von Spritzgussteilen mit unterschiedlichen Wanddicken
- sie minimieren den Verzug der Spritzgussteile
- sie erhöhen die Maßhaltigkeit der Spritzgussteile
- sie ermöglichen die Herstellung von Spritzgussteilen mit geringer Wanddicke und langem Fließweg der Polymerschmelze
- sie verringern die Notwendigkeit hoher Schließkräfte
Herstellung dünnwandiger Spritzgussteile
Auch bei dieser Technologie des Thermoplastspritzgießens stehen Materialeinsparung und Produktionseffizienz, die Verkürzung des Produktionszyklus sowie die Senkung der Kosten für die Aufbereitung der Polymerschmelze in der Spritzgießmaschine im Vordergrund. Bei Überlegungen zu dieser Spritzgießtechnologie muss geklärt werden, was sich hinter dem Begriff „geringe Wanddicke des Spritzgussteils“ verbirgt. Beim Spritzgießen dünnwandiger Spritzgussteile dürfen wir nicht in klassischen Kategorien denken, etwa dass eine geringe Wanddicke eine Dicke von 0,6 mm bis 1,2 mm ist. Statt solcher Überlegungen müssen wir stets das Verhältnis der Fließweglänge der Polymerschmelze in der Kavität des Spritzgießwerkzeugs zur Dicke dieses Fließwegs berücksichtigen. Erst dieses Verhältnis ist aussagekräftig dafür, was eine geringe Wanddicke eines Spritzgussteils ist, wobei die Beurteilung stets auf das konkrete Spritzgussteil und dessen Material bezogen werden muss.
Wie beim Plastifizieren großer Volumina an Polymerschmelze wird auch beim Spritzgießen dünnwandiger Spritzgussteile angestrebt, in möglichst kurzer Zeit das entsprechende Volumen – die Dosiermenge – an Polymerschmelze aufzubereiten. Hierzu werden in beiden Fällen Barriereschnecken eingesetzt. Diese Schnecken weisen im Gegensatz zu Standard-Dreizोनenschnecken (Einzugszone unter dem Trichter, mittlere Kompressionszone, Dosier- und Mischzone) eine andere Konstruktion auf, die die Aufbereitung der Polymerschmelze beschleunigen und diese vor die Schneckenspitze dosieren soll. Eine Barriereschnecke besitzt eine Einzugszone sowie eine zweigängige Barriereschneckenzone für den schnellen Transport des aufschmelzenden Granulats in eine unterschiedlich gestaltete Scher- und Mischzone, aus der die Polymerschmelze in die Dosiermenge vor der Schneckenspitze übergeht – siehe Abbildung 10.

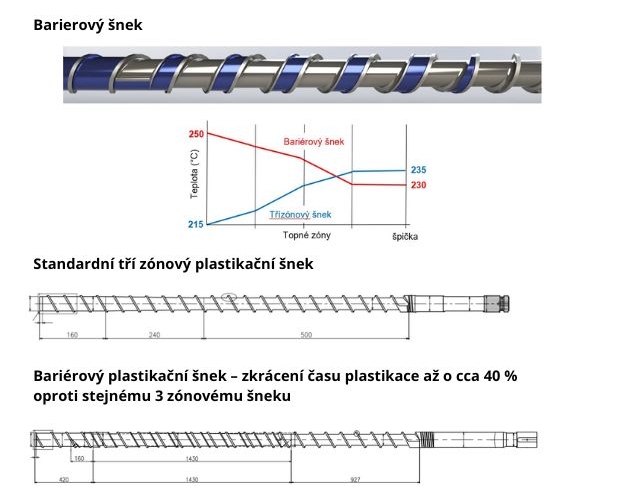

| Abbildung 10: Barriere-Plastifizierschnecke - die Barriereschnecke hat 2 Schneckengänge - im blauen Bereich bleibt die Schmelze vom unaufgeschmolzenen beziehungsweise angeschmolzenen Granulat getrennt – Einstellung der Heizzonen – blaue Kurve, die Standard-Dreizонenschnecke weist eine vom Trichter zur Einspritzdüse ansteigende Kurve auf; Barriereschnecke, rote Kurve – die Temperatureinstellung der einzelnen Zonen ist umgekehrt, von einer hohen Temperatur am Trichter zu einer niedrigeren an der Düse |
Die Spritzeinheiten weisen gegenüber Standard-Spritzgießmaschinen auch höhere Einspritzparameter auf – einen maximalen Einspritzdruck von bis zu ca. 3 500 bar und eine Schneckenvorschubgeschwindigkeit beim Einspritzen von bis zu 2 000 mm.s-1.
Für die effiziente Nutzung dieser Spritzgießtechnologie ist auch ein geeignetes Spritzgießmaterial mit hoher Fließfähigkeit erforderlich. Aufgrund der hohen Einspritzdrücke und Einspritzgeschwindigkeiten müssen die Spritzgießwerkzeuge einschließlich der Anordnung und Flächen der Auswerfer ausreichend dimensioniert werden (Verzugsgefahr beim Entformen). Bei hohen Nachdruckwerten (kurze Nachdruckzeit, aber hohes Nachdruckniveau) wird auch die Schwindung des Materials beeinflusst. Beispielsweise weist PC/ABS Bayblend T 65 MN bei einem Nachdruck von 300 bar eine Schwindung von 0,77 % auf, bei einem Nachdruck von 800 bar hingegen nur noch 0,3 %.
ENDE DES DRITTEN TEILS.
Den ersten Teil finden Sie hier.
Den zweiten Teil finden Sie hier.
Den vierten Teil finden Sie hier.
-
