Ing. Lubomír Zeman ist ein anerkannter Experte und Autor mehrerer erfolgreicher Publikationen auf dem Gebiet des Kunststoffspritzgießens. Wir stellen Ihnen seine neueste Fachstudie zum Spritzgießen von Kunststoffen und zur Oberflächenqualität vor.

EINLEITUNG – Oberflächengüte beim Spritzgießen von Thermoplasten – Rauheit der formgebenden Teile von Spritzgießwerkzeugen x Glanz, Mattheit oder Narbung der Konturen und Flächen von Thermoplast-Spritzgussteilen

In der Maschinenbau- und Kunststoffpraxis ist die vollständige Beschreibung der Tolerierung in der technischen Dokumentation ein eindeutiges Instrument zur Erfüllung der Anforderungen des Konstrukteurs eines Spritzgussteils, der alle geforderten funktionellen Eigenschaften in dessen Konstruktion berücksichtigt hat. Dadurch wird das Endprodukt nicht von den persönlichen Ansichten einzelner Mitarbeiter beeinflusst, und bei der Qualitätskontrolle werden Gutteile klar von Ausschussteilen unterschieden. Das Ergebnis hängt von der optimalen Festlegung der Toleranzen, ihrer Einhaltung bei der Fertigung und der anschließenden korrekt durchgeführten Produktprüfung ab.

Den zu prüfenden Qualitätsmerkmalen, die in der Regel funktionelle Eigenschaften betreffen, müssen entsprechende Toleranzen zugeordnet sein (eine reproduzierbare Fertigung von Teilen mit Nulltoleranz ist in der Fertigungspraxis nicht realisierbar). Diese können wir in zwei Hauptgruppen unterteilen – Toleranzen der Werkstoffeigenschaften und geometrische Toleranzen. Die geometrischen Toleranzen werden in mehrere Untergruppen unterteilt: Maßtoleranzen, Formtoleranzen, Lagetoleranzen und Rauheitstoleranzen.

Die Rauheit ist eine Eigenschaft der Oberfläche und wird zusammen mit weiteren Parametern unter dem Begriff Oberflächenintegrität zusammengefasst. Die Oberflächenintegrität der formgebenden Kavität eines Spritzgießwerkzeugs ist ein Konglomerat von Eigenschaften, die in Abbildung 1 aufgeführt sind.

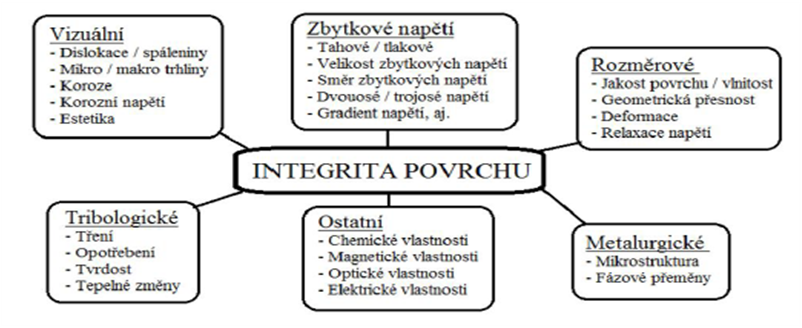

Abbildung 1: Oberflächenintegrität der formgebenden Kavität eines Spritzgießwerkzeugs

Die Oberflächenintegrität beschreibt die Wechselbeziehung zwischen den geometrischen (insbesondere maßlichen) und physikalischen (insbesondere werkstoffbezogenen) Eigenschaften der Oberfläche, wobei die einzelnen Eigenschaften die Lebensdauer und die Fähigkeit der Oberfläche bestimmen, die geforderten Funktionen zu erfüllen.

Werkstofftoleranzen beschreiben die Unsicherheiten hinsichtlich der chemischen Zusammensetzung des Werkstoffs, seines strukturellen Aufbaus auf atomarer Ebene und seiner physikalischen Eigenschaften. Zu den physikalischen Eigenschaften gehören beispielsweise: Elastizität, Festigkeit, Härte, magnetische Eigenschaften sowie thermische und elektrische Leitfähigkeit. Diese Eigenschaften des Grundwerkstoffs können von den Eigenschaften der Randschicht abweichen, die uns im Weiteren aus funktioneller Sicht interessieren wird.

Unter Oberflächenintegrität verstehen wir die Beziehung zwischen den geforderten funktionellen Eigenschaften der Oberfläche und der Veränderung der Eigenschaften der neuen Oberfläche, die durch die Fertigung mit einem bestimmten technologischen Verfahren entstanden sind. Dies ist auf die Beziehung zwischen den Mikrounebenheiten (geometrischen Eigenschaften) und den physikalischen Eigenschaften (Spannungen und Härte) zurückzuführen. Die Oberfläche lässt sich anhand zweier grundlegender Oberflächeneigenschaften bewerten, nämlich anhand der räumlichen Anordnung der Oberfläche und der physikalisch-chemischen Eigenschaften der Randschicht.

Einer der wichtigsten Parameter, die die Oberflächenqualität, die Betriebseigenschaften der Oberfläche, die Zuverlässigkeit und die Lebensdauer des Produkts – eines formgebenden Werkzeugteils – beeinflussen, ist dessen Oberflächengüte.

Die Oberflächengüte umfasst die Eigenschaften der untersuchten Fläche eines bestimmten Objekts, die wir in Eigenschaften der räumlichen Anordnung der Oberfläche – Rauheit (Textur – Oberflächenstruktur, Morphologie – Formenlehre) – sowie in physikalische und chemische Eigenschaften unterteilen. Im Allgemeinen hängen von der Oberflächengüte Eigenschaften wie beispielsweise Wirkungsgrad, Zuverlässigkeit, funktionelle Eigenschaften, äußeres Erscheinungsbild und nicht zuletzt auch die auf den gesamten Fertigungsprozess bezogenen Kosten ab. Bei der spanenden Bearbeitung beeinflussen wir die Oberflächengüte durch die Wahl des Werkstückwerkstoffs, des richtigen Zerspanungswerkzeugs, geeigneter Schnittbedingungen, des Kühlschmierstoffs usw. Bei dynamisch beanspruchten Bauteilen befassen wir uns mit Ermüdungsfaktoren und den Eigenschaften des gewählten Werkstoffs und untersuchen den Ermüdungsbruch, der an der Oberfläche des Bauteils oder unmittelbar darunter entsteht. Bei der statischen Beanspruchung begegnen uns am häufigsten Druck-, Zug-, Biege- und Torsionsbeanspruchungen, bei denen die höchsten Spannungen wiederum an der Oberfläche des Bauteils auftreten. Die Korrosionsbeständigkeit unter Betriebsspannung müssen wir im Hinblick auf die Mikrogeometrie der Oberfläche und die daraus resultierende Gefahr eines Ermüdungsbruchs berücksichtigen.

Qualität beziehungsweise Güte ist eine Angabe über die Beschaffenheit einer Sache und beantwortet die Frage „wie beschaffen?“ – lateinisch qualis? –, ähnlich wie der Begriff Quantität (Menge) die Frage „wie viel?“ – lateinisch quantum? – beantwortet. Qualität ist im Unterschied zur Menge, die durch Messung (Zählen, Wiegen usw.) ermittelt werden muss, in der Regel unserer sinnlichen Wahrnehmung unmittelbar zugänglich (dem Urteilsvermögen und den Fähigkeiten des Beobachters). Damit ist jedoch nicht gesagt, dass wir bei der Bewertung der Qualität nicht ebenso wie bei der Quantität in der Lage sind, anhand definierter Kenngrößen diese objektiv zu überprüfen.

Norm ČSN EN ISO 9000:2015 Qualitätsmanagementsysteme – Grundlagen und Begriffe. Die Norm beschreibt die Grundsätze von Qualitätsmanagementsystemen und legt die Terminologie der Qualitätsmanagementsysteme fest. Die Norm definiert Qualität wie folgt:

Qualität (Güte) – Fähigkeit eines Satzes inhärenter (innerlich verbundener, untrennbarer) Merkmale eines Produkts, Systems oder Prozesses, die Anforderungen von Kunden und anderen interessierten Parteien zu erfüllen.

Aus der Definition der Qualität ergibt sich, dass es sich um einen relativen (in Bezug auf etwas bewerteten) Begriff handelt und dass sie nur beschrieben werden kann, wenn wir sie auf einen konkreten Kunden beziehungsweise ein Marktsegment beziehen. Derselbe Produkttyp kann unterschiedlichen Zwecken dienen, und Kundensegmente können unterschiedliche Anforderungen an das Produkt stellen.

ČSN EN ISO 8785:2000 Geometrische Produktspezifikation (GPS) - Oberflächenunvollkommenheiten – Begriffe, Definitionen und Parameter. Die Norm definiert Begriffe für Oberflächenunvollkommenheiten zur Verwendung in technischen Dokumenten, technischen Zeichnungen, wissenschaftlichen Veröffentlichungen usw. Sie gibt an, in welchem Umfang Oberflächenunvollkommenheiten zulässig sind, und unterstützt die Festlegung der entsprechenden Messverfahren.

Ein notwendiger Bestandteil der Spezifikation von Maschinenbauerzeugnissen (beispielsweise Spritzgießwerkzeugen) beziehungsweise von Kunststoffspritzgussteilen sind Anforderungen an die Oberflächentextur. Die Oberflächentextur – Oberflächenbeschaffenheit -  ist gemäß der oben genannten Norm ČSN 8785 als Gesamtheit wiederkehrender oder zufälliger Abweichungen von der geometrischen Oberfläche definiert, die die dreidimensionale Topografie (Beschreibung der Oberflächenformen) dieser Oberfläche bilden.

Am häufigsten wird die Oberflächentextur mit taktilen Profilmessgeräten bewertet (2D-Messung). In jüngster Zeit werden die 2D-Messungen durch Messungen mit berührungslosen optischen oder laserbasierten Geräten (3D-Messung) ergänzt, die eine beträchtliche Anzahl von Parametern messen und anschließend auswerten können, sowohl die genannten Profilparameter (2D) als auch Flächen- und Volumenparameter (3D). Dadurch hat sich das Spektrum der Möglichkeiten zur Bewertung der Oberflächentextur erheblich erweitert. Die Oberflächentextur, d. h. ihre Anordnung und Formen hinsichtlich der Makro- und Mikrogeometrie, stellt ein wichtiges Element dar, das wesentliche – siehe oben - Eigenschaften von Bauteilen bestimmt. Die Oberflächentextur umfasst Rauheit, Welligkeit und Formabweichung der betrachteten Oberfläche. Die Unterschiede zwischen diesen Texturmerkmalen ergeben sich aus dem Verhältnis des Abstands der Unebenheiten zu ihrer Höhe. Bei der Rauheit beträgt dieses Verhältnis 1:50, bei der Welligkeit 50:1 000 und bei der Formabweichung der Oberfläche liegt der Wert über 1 000. Aus geometrischer Sicht werden Größe, Form und gegenseitige Verteilung der Oberflächenunebenheiten bei der spanenden Bearbeitung durch die Form der Schneide des Zerspanungswerkzeugs und durch die Bedingungen bestimmt, die die Bewegungsbahnen der Werkzeugschneide relativ zur bearbeiteten Oberfläche festlegen. Die Oberflächenstruktur, die aus der bereits erwähnten Rauheit, Welligkeit und dem Grundprofil der Oberfläche besteht, hat einen entscheidenden Einfluss auf die Eigenschaften und das Verhalten von Bauteilen im Betrieb (beispielsweise auf den Verschleißverlauf, die Ermüdungseigenschaften, die Verbindungsfestigkeit, die kinematischen und dynamischen Wechselwirkungen der Oberflächen usw.). Die Oberflächenstruktur ist zusammen mit den Eigenschaften der Randschicht entscheidend für die Lebensdauer und Funktionszuverlässigkeit der Bauteile.

Aus Sicht des Maschinenbaus und der Kunststoffverarbeitung sind die Begriffe Textur und Oberflächenrauheit insbesondere mit der Oberflächenqualität bearbeiteter Teile von Spritzgießwerkzeugen verbunden. Im Bereich des Kunststoffspritzgießens arbeiten wir bei der Betrachtung von Spritzgussteilen und ihren Oberflächen üblicherweise mit den Begriffen Glanz und Narbung.

Glanz ist eine physikalische Größe, die die Fähigkeit der Oberfläche eines Gegenstands aus einem bestimmten Material bewertet, unter bestimmten geometrischen Bedingungen mit unterschiedlichen richtungsabhängigen Reflexionseigenschaften Licht zu reflektieren. Glanz ist der visuelle Eindruck, den wir gewinnen, wenn wir ein Produkt mit den Augen beurteilen. Je mehr Licht von der Oberfläche reflektiert wird, desto glänzender erscheint uns die Oberfläche. Glatte und hochglanzpolierte Oberflächen sind sichtbar glänzender, unebene, aufgeraute Oberflächen sind matter. Selbstverständlich sind die Beleuchtung, unter der wir den Glanz visuell beurteilen, und der Winkel, unter dem wir die Oberfläche betrachten, von Bedeutung. Da jeder von uns andere Augen hat und die Glanzbewertung durch eine Einzelperson nicht als objektiv betrachtet werden kann, müssen Geräte eingesetzt werden, die den Glanz objektiv und präzise messen. Durch die Glanzmessung ermitteln wir nicht nur einen grundlegenden Parameter wie den Oberflächenglanz, sondern können anhand des Glanzgrades beispielsweise auch Abweichungen beim Einfluss der technologischen Spritzgießparameter auf die Erscheinungsmerkmale von Spritzgussteilen feststellen, die durch die Anwendung eines anderen technologischen Verfahrens oder Materials entstanden sind. Eine so festgestellte Glanzabweichung kann beispielsweise mit dem Verlust anderer Oberflächeneigenschaften des Materials zusammenhängen – einer mangelhaften Abbildung der Oberfläche der formgebenden Werkzeugteile bei deren Übertragung auf die Oberfläche des Spritzgussteils.

Das Konzept der „Glätte“ oder „Rauheit“ im Bereich der Glanzbewertung und im Bereich der spanenden Bearbeitung ist völlig unterschiedlich – Rauheit ist eine Abfolge kleiner Oberflächenunregelmäßigkeiten in Materialien, die nach der Bearbeitung entstanden sind. Zum Begriff „Oberflächenrauheit“ gehören weder die Narbung auf der Oberfläche noch das Polieren oder etwaige Oberflächenfehler.

Für den in der Kunststoffindustrie verwendeten Begriff „Narbung“ habe ich in der Fachliteratur keine brauchbare Definition gefunden. Allgemein kann man von einer ästhetischen Oberflächengestaltung des Spritzgussteils, einer Zeichnung auf der Oberfläche des Bauteils oder der Erzeugung eines unauslöschlichen räumlichen, plastischen, 3D-grafischen oder sonstigen Motivs auf der Oberfläche des Spritzgussteils sprechen. Die Verfahren zur Erzeugung von Narbungen werden im Folgenden aufgeführt.

Im Allgemeinen unterscheiden wir bei Spritzgussteilen aus Thermoplasten am häufigsten zwei Arten von Oberflächen:
- Sicht- und Funktionsflächen, die poliert sein können; unter diesen Begriff fallen auch matte oder genarbte Oberflächen
- sonstige Oberflächen – nicht funktionale konstruktive Oberflächen (üblicherweise mit Bearbeitungsspuren der formgebenden Werkzeugteile), Oberflächen, die im Hinblick auf die fertigungsgerechte Konstruktion des jeweiligen Spritzgussteils erforderlich sind (beispielsweise lokale Aussparungen, Rippen usw.), Oberflächen für ein gutes Auswerfen der Spritzgussteile aus der Werkzeugkavität (meist Flächen und Konturen mit Entformungsschrägen, üblicherweise technisch poliert)

Oberflächenrauheit

Die Oberfläche definieren wir als Grenzfläche zwischen zwei unterschiedlichen Medien – dem Grundmaterial und seiner Umgebung. Diese Grenzfläche bestimmt das resultierende Erscheinungsbild des jeweiligen Materials – in unserem Fall die Oberfläche der formgebenden Teile von Spritzgießwerkzeugen beziehungsweise der Spritzgussteile. Unter dem Begriff Oberflächenqualität versteht man, wie bereits erwähnt, neben der Größe der Oberflächenunebenheiten – Rauheit, Narbungen – und ihrer geometrischen Form auch den chemischen und physikalischen Zustand der Oberflächenschicht des Materials.

Die Struktur der Oberfläche wird als Textur bezeichnet. Die Textur ist als eine Fläche mit einer Gesamtheit von Körnern definiert, die sich zwischen der Umgebung und der Fläche des Spritzgussteils befinden. Die Fläche, die Oberfläche des Spritzgussteils, ist ein komplexes System, in dem wiederkehrende oder zufällige Abweichungen von der idealen geometrischen Form der Oberfläche auftreten.

Die Oberflächenrauheit ist als der Teil der geometrischen Abweichungen (Mikrogeometrie) der tatsächlichen Oberfläche mit einem geringen Abstand benachbarter Unebenheiten und Unregelmäßigkeiten (Abweichungen) definiert – Erhebungen und Vertiefungen gegenüber dem idealen Oberflächenprofil, das als glatte, glänzende Oberfläche idealisiert wird. Die Rauheit stellt ein quantitatives Maß (zahlenmäßig, Messungen können wiederholt und Ergebnisse verglichen werden) für die Spuren des Fertigungsprozesses einer neuen Oberfläche und weitere Bestandteile dar, die die Oberflächentextur bilden, beispielsweise die Materialstruktur. Das Schneidwerkzeug hinterlässt Spuren auf der Oberfläche. Die Anordnung der Spuren hat einen periodischen oder zufälligen Charakter. Durch das „Herausreißen“ von Materialmikropartikeln bei der Bearbeitung, Reste von Aufbauschneiden an der Schneide und kleine Defekte an der Werkzeugspitze entstehen auch feinere Bestandteile der Oberflächenstruktur. Vertiefungen und Erhebungen entstehen bei jeder Bearbeitung der Materialien der formgebenden Werkzeugteile – Bearbeitung mit Schneidwerkzeugen, elektrochemische Bearbeitung, Bearbeitung mit Schleifmitteln, Umformen, Gießen usw. – und werden infolge der Formgebung der Polymerschmelze in den Werkzeugkavitäten als Positiv auf die Oberfläche des Spritzgussteils übertragen.

Aus fertigungstechnischer Sicht entsteht die Oberflächenrauheit im Bereich der Herstellung von Spritzgussteilen aus Thermoplasten insbesondere bei der Herstellung von Spritzgießwerkzeugen beziehungsweise ihrer formgebenden Teile, aus denen die Werkzeugkavitäten entstehen. Mit den primären Fertigungsverfahren – üblicherweise Warm- oder Kaltumformen – können wir keine Oberfläche mit der geforderten Form, geometrischen Genauigkeit, Rauheit und weiteren Oberflächeneigenschaften erzeugen. Die gewünschte Oberfläche erreichen wir erst durch die weitere Bearbeitung der Bearbeitungszugaben an den Oberflächen der entsprechenden Halbzeuge.

Die wichtigsten Verfahren zur Herstellung der Oberflächen formgebender Teile von Spritzgießwerkzeugen sind spanende Oberflächenbearbeitungsverfahren (insbesondere Fräsen, Bohren und Schleifen), bei denen die neu bearbeitete Oberfläche durch die Einwirkung der Schneide des Schneidwerkzeugs auf die zu bearbeitende Oberfläche entsteht. Infolge der Werkzeuggeometrie und ihrer kinematischen Wirkung entstehen am Werkstück Unebenheiten, die zusätzlich aufgrund chemischer und physikalischer Veränderungen der Materialeigenschaften häufig eine charakteristische Anordnung aufweisen.

Aus zahlreichen Gründen unterscheiden sich die tatsächlichen Unebenheiten in Form, Größe und Häufigkeit und weisen eine bevorzugte Richtung auf. Die Unebenheiten werden durch Material- und Technologieeigenschaften beeinflusst. Die Wahl der Schnittbedingungen beeinflusst die materialbedingten Einflüsse, da die Bearbeitung durch plastische Verformung infolge mechanischer und thermischer Einwirkungen erfolgt. Schwingungen des Werkstücks und des Werkzeugs, Verschleiß der Schneidplatten, Unregelmäßigkeiten der Werkzeugschneide, Veränderung des Bearbeitungsmediums durch die Zufuhr von Kühlschmierstoff aus einer Düse oder eines Hochdruckwasserstrahls und die Reibung der Freifläche des Werkzeugs an der bearbeiteten Fläche – all diese Zustände gehören zu den technologischen Einflüssen. Auch materialbedingte Faktoren haben einen wesentlichen Einfluss auf die Verschlechterung der Rauheit. Dieser Umstand ergibt sich vor allem aus dem Mechanismus der Bildung einer neuen Oberfläche, der sich je nach Struktur und Eigenschaften des Materials verändert.

Ein weiteres bedeutendes Verfahren, bei dessen Anwendung Oberflächen mit Rauheit beziehungsweise mit einer Narbung entstehen, ist die funkenerosive Bearbeitung (EDM – Funkenerosionsbearbeitung). Aus dem Spektrum der funkenerosiven Bearbeitungsverfahren werden am häufigsten Senkerodieren, Drahterodieren und funkenerosives Narben eingesetzt. Der physikalische Prozess (Abschmelzen, Verdampfen) des Materialabtrags von der jeweiligen Oberfläche basiert auf gepulsten elektrischen Entladungen beziehungsweise Lichtbogenentladungen, die über die gesamte aktive Fläche des Werkzeugs – der Elektrode – verteilt sind. Bei jeder Entladung wird das Oberflächenmaterial abgetragen und sowohl am Werkstück als auch am Werkzeug ein kleiner Krater gebildet. Die Mikropartikel, die während des Prozesses sowohl von der Werkzeugelektrode (aus Kupfer oder Kohlenstoff) als auch vom Werkstück abgeschmolzen und verdampft werden, werden durch das strömende Dielektrikum (ein Stoff mit geringer elektrischer Leitfähigkeit – ein Isolator – mit hohem elektrischem Widerstand, der in einem elektrischen Feld Energie speichern kann) aus der durch die Entladung beeinträchtigten Stelle ausgespült. Bei einigen Verfahren kann die Werkzeugelektrode schwingen, wodurch die Strömung des Dielektrikums und das Ausspülen der entstandenen Mikropartikel aus dem Funkenspalt verbessert werden. Die Temperatur, bei der das Material verdampft, unterscheidet sich je nachdem, ob ein elektrischer Lichtbogen (Temperatur 3 600 °C bis 4 000 °C über einen Zeitraum von 0,1 ms bis 0,1 s) oder eine Funkenentladung (Temperatur bis zu 10 000 °C über einen Zeitraum von 0,01 ms bis 0,1 ms) verwendet wird.

Wie bereits erwähnt, fallen die Narbung, das Polieren und mögliche Oberflächenfehler – Oberflächenrisse, Brüche, Druckstellen, Kratzer usw. – nicht unter den Begriff „Rauheit“ der Oberfläche.

Parameter der Oberflächengüte – Oberflächenrauheit

Die Oberflächengüte setzt sich aus zufälligen oder sich wiederholenden Abweichungen gegenüber einer idealen Fläche zusammen. Sie wird charakterisiert durch die Rauheit, die Welligkeit – dabei handelt es sich um den Teil der Oberflächenstruktur, auf dem die Rauheit ausgebildet ist; Welligkeit kann durch Schwingungen oder Verformungen des Werkstücks verursacht werden – üblicherweise handelt es sich um einen Einfluss der Werkzeugmaschine – geringe Steifigkeit, unwuchtige Schleifscheibe, Führungsungenauigkeiten usw., die Richtung der Bearbeitungsspuren und Oberflächenfehler – siehe Abbildung 2:

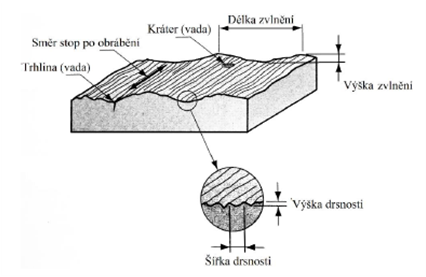

Abbildung 2: Oberflächenmerkmale

Die Bedeutung des Oberflächenzustands in der Maschinenbaupraxis, in unserem Fall bei der Herstellung von Spritzgießwerkzeugen, ist seit vielen Jahren bekannt. Daher wurden für seine Beschreibung, Erfassung und Bewertung allgemein gültige Regeln und Methoden entwickelt, die in die entsprechenden Normen mit allgemein bekannten Oberflächenrauheitsparametern, am häufigsten Ra und Rz, eingeflossen sind. Die Betrachtung der Rauheit erfolgt im Werkzeugbau in den meisten Fällen nur profilbezogen (2D) – in einer Schnittebene, entlang einer Geraden, wodurch eine objektive Erfassung aller ihrer Eigenschaften in allen Richtungen (d. h. flächenhaft, 3D) nicht möglich ist. Deshalb werden auch Verfahren zur umfassenderen Erfassung eingesetzt – überwiegend optisch, gegebenenfalls mittels Laser, in Form von 3D-Scans – flächenhafte Erfassung.

Zur Veranschaulichung stelle ich die profilbezogene und die flächenhafte Rauheitsmessung vor. Die Profilmessung wird an einer Stelle ohne Kerbe durchgeführt (Abbildung 3), die zweite Messung über eine Stelle mit Kerbe  (Abbildung 4). Nicht nur die Lage und Richtung der profilbezogenen Oberflächenrauheitsmessung, der 2D-Messung, sondern letztlich auch der Unterschied in den resultierenden Werten der Rauheitsparameter zeigt die verbesserte Aussagekraft der flächenhaften 3D-Messungen der Oberflächenrauheit – Abbildungen 5 und 6.

Anmerkung – bei beiden Messarten hängt das Ergebnis immer von der Auswahl der Messstelle ab.

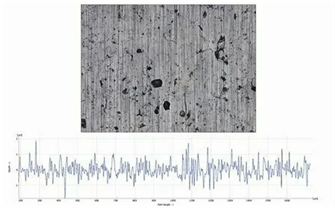

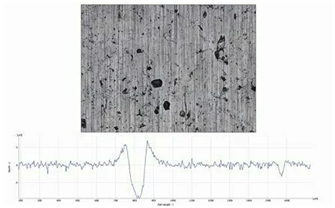

Abbildung 3: Messung der Profilrauheit an einer Stelle „ohne Kerbe“: Ra = 333,62 nm, Rq = 437,42 nm, Rz = 2,8408 µm
Abbildung 4: Messung der Profilrauheit an einer Stelle „mit Kerbe“: Ra = 1,0689 µm, Rq = 2,0907 µm, Rz = 8,2572 µm
Abbildung 5: Flächenhafte Rauheit – Referenzoberfläche (3 x 0,5 mm) mit Auswertung der flächenhaften Rauheitsparameter: Svk = 498,81 nm (mittlere Höhe der Spitzen über dem Rauheitskern), Vvv = 0,054312 ml.m-2 (Leervolumen unterhalb des Rauheitskerns)
Abbildung 6: Flächenhafte Rauheit – geschliffene Oberfläche (3 x 0,5 mm) mit Auswertung der flächenhaften Rauheitsparameter: Svk = 5,44 µm, Vvv = 0,36 ml.m

Die Norm ČSN EN ISO 4287 definiert drei geometrische Parameter der Profilrauheit: siehe Abbildung 7

- Parameter P, berechnet aus dem Primärprofil
- Parameter W, berechnet aus dem Welligkeitsprofil
- Parameter R, berechnet aus dem Rauheitsprofil

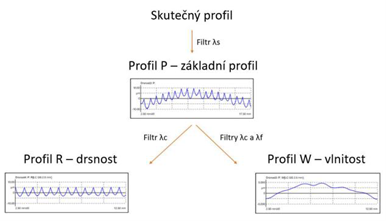

Abbildung 7: Grundlegende Profilparameter (nach Filterung der gemessenen Werte des Oberflächenprofils)

Die am häufigsten verwendeten, aus dem Rauheitsprofil berechneten Parameter sind Ra und Rz – siehe ČSN EN ISO 4287, Abbildungen 8 und 9.

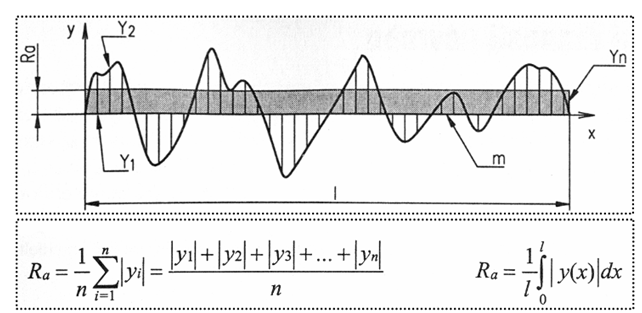

Abbildung 8: Definition und Berechnung der Rauheit Ra – arithmetischer Mittelwert der Profilabweichungen innerhalb der Einzelmessstrecke des Profils

Ra – arithmetischer Mittelwert der Profilabweichungen innerhalb der Einzelmessstrecke des Profils – ist der am häufigsten verwendete Parameter zur Bewertung der Oberflächengüte; sein Nachteil ist seine Empfindlichkeit gegenüber abweichenden Werten (Minima, Maxima). Er wird nämlich üblicherweise mithilfe des arithmetischen Mittels berechnet – statistische Methode zur Bestimmung von Ra, Abbildung 8, Formel links (rechts die integrale Methode zur Bestimmung von Ra) – der Parameter Ra mittelt große Erhebungen und große Vertiefungen lediglich und liefert keine Information über deren Größe. Über deren Größe gibt der Parameter Rz Auskunft – Höhe der Unebenheiten zwischen dem höchsten und dem niedrigsten Punkt des Profils – maximale Profilhöhe aus zehn Punkten.

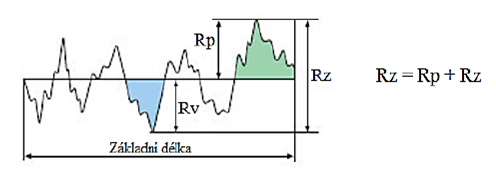

Abbildung 9: Definition und Berechnung der Rauheit Rz – Höhe der Unebenheiten zwischen dem höchsten und dem niedrigsten Punkt des Profils – maximale Profilhöhe

Die Werte Ra und Rz werden in Mikrometern angegeben (1 µm = 0,001 mm = 0,000001 m), üblicherweise in einer praxisüblichen Reihe – 0,025 ; 0,05 ; 0,1 ; 0,2 ; 0,4 ; 0,8 ; 1,6 ; 3,2 ; 6,3 ; 12,5 ; 25 ; 50 µm. Die empfohlenen Einzelmessstrecken l sind 0,08 ; 0,25 ; 0,8 ; 2,5 ; 8 ; 25 mm – Tabelle 1.

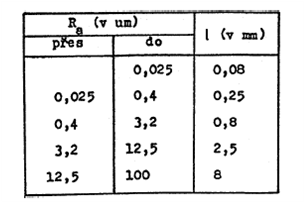

Tabelle 1: Empfohlene Einzelmessstrecken in Abhängigkeit von Ra

Die erforderliche Rauheit einer Funktionsfläche lässt sich empirisch (mit einem gewissen Genauigkeitsgrad) anhand der Maßtoleranz wählen. Dabei wird von der grundlegenden Annahme ausgegangen, dass die Oberflächenrauheit einen bestimmten Anteil der Maßtoleranz nicht überschreitet. Dies lässt sich durch die Gleichung ausdrücken
Rz = K.TD, wobei Rz die maximale Profilhöhe, TD die Maßtoleranz und K der in den Tabellen 2 und 3 angegebene Koeffizient ist. Der Koeffizient K wird in Abhängigkeit vom Bereich der Nennmaße gewählt, die der jeweiligen Toleranz zugeordnet sind, und hängt auch von der Passungsart ab. Die den Toleranzgraden zugeordneten empfohlenen Oberflächenrauheitswerte sind in Tabelle 4 angegeben.

Tabelle 2: Koeffizient K in Abhängigkeit von der Passung
Tabelle 3: Koeffizient K nach Nennmaß

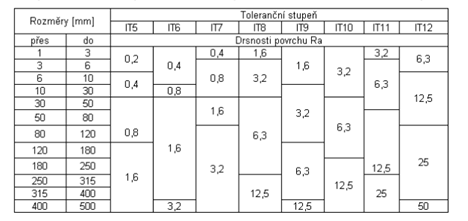

Tabelle 4: Den Toleranzgraden zugeordnete empfohlene Oberflächenrauheitswerte

Die Norm ČSN EN ISO 25178: 2002 Geometrische Produktspezifikation (GPS) – Oberflächenbeschaffenheit: Flächenhaft definiert die Analysen der Oberflächenrauheit für flächenhafte (3D-)Messungen.

Beispiel für die Auswertung einer flächenhaften Messung der Oberflächenrauheit – ein mittels DMLS – Direct Metal Laser Sintering – oder SLS (Selective Laser Sintering) – Lasersintern – hergestelltes Bauteil und ein mittels DMLM – Direct Metal Laser Melting – oder SLM (Selective Laser Melting) – Laserschmelzen – hergestelltes Bauteil. Beide sind additive 3D-Druckverfahren (Schicht für Schicht), die Probe hatte eine Größe von 30 x 31 x 1,5 mm, DLMS – Dicke der gesinterten Schicht 0,04 mm, Verfahrgeschwindigkeit des Lasersinterkopfs 100 mm.s-1.

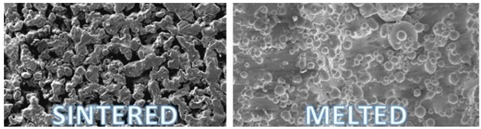

Abbildung 10: Gesintert – Oberfläche des gesinterten Pulvers – DMLS-Verfahren / Geschmolzen – Oberfläche des teilweise geschmolzenen Pulvers – DMLM-Verfahren

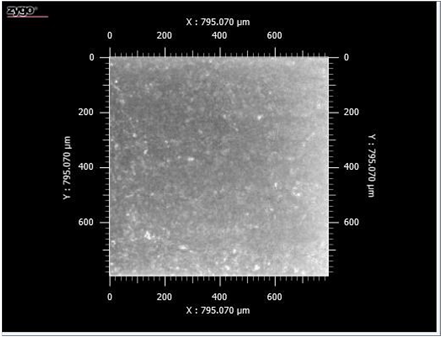

Abbildung 11: Detail der erfassten Oberfläche

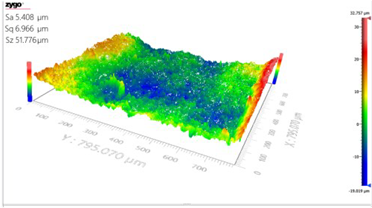

Abbildung 12: 3D-Aufnahme der bewerteten Oberfläche – Größe der erfassten Fläche 0,36 mm2

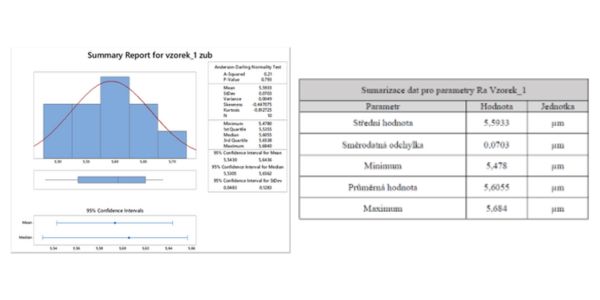

Abbildung 13: Auswertung der Messung für die Höhenparameter Ra

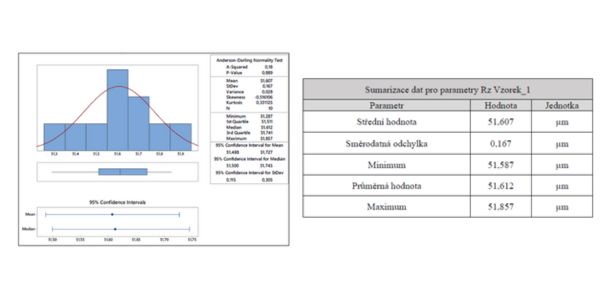

Abbildung 14: Auswertung der Messung für die Höhenparameter Rz



Ende des ersten Teils. Den zweiten Teil finden Sie hier.

Titelfoto: R & D MOLD MACHINING s. r. o.

Autor: Ing. Lubomír Zeman
