Der anerkannte Autor auf dem Gebiet des Kunststoffspritzgießens, Ing. Lubomír Zeman, hat eine Fachstudie zur Gewichtsreduzierung von Formteilen beim Spritzgießen von Thermoplasten erstellt. Im zweiten Teil erläutert der Autor, dass die Gewichtsreduzierung von Formteilen auf der richtigen Wahl des Materials und der Technologie beruhen muss, damit das Bauteil die geforderten Eigenschaften beibehält.

Gewichtsreduzierung von Automobilen - Verbundwerkstoffe mit Polymermatrix, Polymerblends

Nach der Frage nach dem möglichen Nutzen von Biokunststoffen bei ihrem Einsatz in Anwendungen zur Gewichtsreduzierung heutiger Konstruktionen, insbesondere im Maschinenbau, sowie von Verpackungen kann man sich eine weitere Frage stellen -  welche Lösungen stehen zur Verfügung oder werden zur Verfügung stehen, damit das hohe technische Niveau von Spritzgießmaterialien, die sich für die Konstruktion von Bauteilen für Fahrzeuge des Typs BEV eignen, nicht zu einem höheren Fahrzeuggewicht führt, was nicht mit den immer strengeren Normen für CO2-Emissionen vereinbar ist, und den Anforderungen an die Gewichtsreduzierung von Formteilen nicht entgegensteht? Zu welchem Preis werden wir das Gewicht von Formteilen reduzieren?

Die Anforderungen an die Gewichtsreduzierung von Formteilen und die dadurch ermöglichte wirksame Senkung der Emissionen, insbesondere von CO2, lassen sich unter anderem durch den Einsatz von Verbundwerkstoffen und Verbundkonstruktionen, von Spritzgießmaterialien aus Polymerblends oder von strukturell geschäumten Materialien erfüllen. Strukturell geschäumte Materialien und werkstoffhybride Konstruktionsformteile werden in den nachfolgenden Kapiteln behandelt.

Im Allgemeinen umfasst der Begriff Verbundwerkstoffe zusammengesetzte heterogene Systeme (aus unterschiedlichen Teilen zusammengesetzt), die aus mindestens zwei Phasen (Stoffen einer Art mit bestimmten physikalischen Eigenschaften) bestehen. Mehrphasige Materialien, die zu den Verbundwerkstoffen zählen, weisen folgende Merkmale auf:

- beide Phasen, oder auch mehrere Phasen, haben in der Regel eine unterschiedliche chemische Zusammensetzung

- die Phasen unterscheiden sich in ihren physikalischen und mechanischen Eigenschaften

- die Matrix ist die kontinuierliche, in der Regel zähere Komponente, die im Verbundwerkstoff die primäre Funktion übernimmt; sie ist das Bindemittel, das die Verstärkung - den Füllstoff - verbindet; ihre Aufgabe ist es, die Form des Erzeugnisses sicherzustellen und die Kräfte auf den Füllstoff – die Verstärkung – zu übertragen sowie diesen zu schützen

- der Füllstoff – die Verstärkung, die sekundäre Phase des Verbundwerkstoffs, ist eine diskontinuierliche (aus Teilen zusammengesetzte) Komponente, die gegenüber der Matrix in der Regel höhere mechanische Kennwerte aufweist, insbesondere hinsichtlich Steifigkeit und Festigkeit

- der Verbundwerkstoff wird durch Mischen der jeweiligen Komponenten hergestellt

Aus den genannten Merkmalen ergibt sich, dass Polymermaterialien, die mit verschiedenen Zusatzstoffen zur Verbesserung der Gebrauchseigenschaften wie beispielsweise Wärmestabilisatoren, Flammschutzmitteln, Masterbatches usw. additiviert sind, keine Verbundwerkstoffe sind. Solche Materialien gelten als Standard-Spritzgießthermoplaste. Die genannten Additive sind Bestandteil der Polymermatrix.

In der Aufzählung der Merkmale von Verbundwerkstoffen mit Polymermatrix wird der Füllstoff als sekundäre Phase des Verbundwerkstoffs genannt. Zu den Füllstoffen zählen üblicherweise:

- partikuläre Füllstoffe – nicht verstärkend; die Partikel können eine isometrische Form (kugelförmig - gleiche Abmessungen in allen Richtungen, gekennzeichnet durch die mittlere Partikelgröße d, ein Vertreter ist beispielsweise CaCO3) oder eine nicht isometrische Form (nicht kugelförmig, mit zufälliger oder bevorzugter Orientierung der Abmessungen) aufweisen; sie können plättchenförmig – nicht verstärkend – sein, beispielsweise Talkum, Glimmer, gekennzeichnet durch das Verhältnis der Abmessung zur Dicke d / h; zur Gruppe der partikulären Füllstoffe gehören – Talk (Talkum) mit einer spezifischen Masse (Dichte) von 2,58 g.cm-3 bis 2,83 g.cm-3, Calciumcarbonat CaCO3, 2,54 g.cm-3 bis 2,95 g.cm-3, Siliciumdioxid SiO2, 2,65 g.cm-3, Glimmer, Mikroglashohlkugeln (Glasperlen), 2,46 g.cm-3, Durchmesser 5 µm bis 600 µm usw.

- faserförmige Füllstoffe – verstärkend - sind durch das Verhältnis der Faserlänge zu ihrem Durchmesser gekennzeichnet -  l / d; nach der Faserlänge unterteilen wir Verbundwerkstoffe in kurzfaserverstärkte Verbundwerkstoffe, bei denen das Verhältnis der Länge zum Durchmesser l / d kleiner als 100 ist, und langfaserverstärkte Verbundwerkstoffe mit einem Verhältnis l / d größer als 100; die verstärkende Wirkung des faserförmigen Füllstoffs tritt bei einem Verhältnis l / d größer als 10 auf; Verstärkungsfasern können sein – Glasfasern mit einer Dichte von 2,5 g.cm-3, Kohlenstofffasern 1,75 g.cm-3, Aramidfasern 1,4 g.cm-3, Borfasern 2,61 g.cm-3, Berylliumfasern 1,85 g.cm-3, Wolframfasern 19,25 g.cm-3, Stahlfasern 7,65 g.cm-3, Fasern aus Siliciumnitrid Si3N4 3,25 g.cm-3, Korundfasern Al2O3, Basaltfasern, Proteinfasern (Spinnenfasern), Polymerfasern (PES, PE, PP, PAN, PVAL), organische (pflanzliche) Fasern usw.; die Faserdicken und -durchmesser liegen im Bereich von ca. 2 µm bis ca. 200 µm (0,002 mm bis 0,200 mm), zum Vergleich: Ein menschliches Haar hat einen Durchmesser von ca. 42 µm bis ca. 95 µm

- Nanofüllstoffe - mindestens eine Dimension der Verstärkung liegt im Bereich einzelner Nanometer – Kohlenstofffullerene (Nanoröhrchen), anorganische Zeolithe, schichtförmige Tonminerale – Montmorillonite MMT, Kaolinite, Metalloxide V2MoO3, Phosphate, Phosphite usw.

- Hybridfüllstoffe – Kombination verschiedener Füllstofftypen

Nanoverbundwerkstoffe

Nanoverbundwerkstoffe sind Materialien, die aus zwei oder mehr unterschiedlichen Komponenten bestehen, von denen mindestens eine im Material in Form von Partikeln mit Größen von einzelnen bis zu einigen zehn Nanometern vorliegt (nano = 10-9 m - 0,000 000 001 m). Der Grund für den Einsatz des Wirkstoffs in Form von Nanopartikeln sind seine gegenüber herkömmlichen Füllstoffen qualitativ unterschiedlichen physikalischen Eigenschaften. Die Eigenschaften von Nanoverbundwerkstoffen hängen sowohl von ihrer Zusammensetzung als auch von der Partikelgröße, ihrer Morphologie (Form) und Anordnung ab. Bei ihrem Einsatz verringert sich außerdem der Volumenanteil des Nanofüllstoffs deutlich (wenige %, beispielsweise das Tonmineral Montmorillonit, Dichte 2 g.cm3 bis 3 g.cm3) gegenüber herkömmlichen Verbundwerkstoffen mit Polymermatrix (einige zehn %, beispielsweise Glasfasern, Dichte 2,5 g.cm3). Vielversprechend sind Nanoverbundwerkstoffe als Konstruktionswerkstoffe aus Kunststoff mit höherer Festigkeit, Härte, Formstabilität, höherer thermischer Stabilität und verringerter Entflammbarkeit.

Die Größe der Nanopartikel des Füllstoffs nähert sich der Größe eines Matrixmoleküls an. Der geringe Größenunterschied zwischen den Molekülen des Nanofüllstoffs und der Matrix ermöglicht eine sehr enge Verbindung zwischen Matrix und Füllstoff, wobei die Interaktion (Wechselwirkung) zwischen dem Füllstoffpartikel  und dem Molekül an der Partikeloberfläche einen gebundenen Bereich erzeugt, der die Bewegung des betreffenden Teils der Polymermatrix verhindert und dadurch eine Verbesserung der physikalisch-mechanischen Eigenschaften des Verbundwerkstoffs ermöglicht. Als Beispiel kann der Nanofüllstoff  Montmorillonit MMT dienen, von dem 1g eine fiktive Oberfläche von mehr als 700 m2 im Kontakt mit der Polymermatrix aufweist. Üblicherweise verwendeter Talk mit derselben Masse hat eine Oberfläche von nur ca. 30 m2. Der übliche Nanofüllstoffgehalt im Verbundwerkstoff beträgt 3 % bis 7 %.

Nanopartikel verbessern somit die mechanischen Eigenschaften der Polymermatrix und können den Gehalt an Zusatzstoffen reduzieren, die zum Erreichen der gewünschten Vorteile von Verbundwerkstoffen erforderlich sind, und dadurch führt ihr Einsatz auch zu einer Gewichtsreduzierung des jeweiligen Spritzgussteils im Vergleich zu herkömmlichen gefüllten Thermoplasten.

Sie können sowohl partikuläre mineralische als auch faserförmige Füllstoffe (Glasfasern) sowie Flammschutzmittel vollständig ersetzen. Darüber hinaus verbessern sie die Undurchlässigkeit, die Chemikalienbeständigkeit und das Feuchtigkeitsaufnahmeverhalten, einschließlich einer Verbesserung der Oberflächenqualität der Spritzgussteile und einer Erhöhung des Glanzes. Der niedrige Nanofüllstoffgehalt ermöglicht eine hervorragende Durchfärbung des Materials bis hin zum möglichen Verzicht auf eine nachträgliche Lackierung der Spritzgussteile. Die technologischen Bedingungen beim Spritzgießen sind (wiederum aufgrund des niedrigen Füllstoffgehalts) nicht vom Massenanteil des Füllstoffs abhängig. Bei der Herstellung von Nanoverbundwerkstoffen werden die Partikel getrocknet, weshalb das Granulat vor dem Spritzgießen nicht getrocknet werden muss (bei Verwendung einer nicht hygroskopischen Matrix).

Der Vorteil von Nanofüllstoffen liegt somit darin, bessere Materialeigenschaften als mit herkömmlichen,  mineralischen Füllstoffen zu erzielen. Dazu zählen beispielsweise eine Erhöhung der Dimensionsstabilität, des Elastizitätsmoduls, der Temperaturbeständigkeit, der Barriereeigenschaften und der Kratzbeständigkeit, und dies, wie bereits erwähnt, bei gleichzeitiger Verringerung des Gewichts des Spritzgussteils.

Polymerblends

Polymerblends liegen derzeit im Trend und stellen auch einen vielversprechenden Weg dar, ein Material mit einzigartigen Eigenschaftskombinationen maßgeschneidert für eine konkrete Anwendung herzustellen. Sie sind außerdem eine Möglichkeit, ein optimales Verhältnis zwischen Preis und Materialeigenschaften einschließlich der Dichte und damit des Gewichts zu erzielen. Dank der Entwicklung von Kompatibilisatoren (Substanzen, die eine gute Affinität zu den einzelnen Polymeren im Blend aufweisen und den Blend dadurch verbinden) ist es heute möglich, unter normalen Bedingungen auch Blends aus nicht mischbaren Polymeren herzustellen und polare mit unpolaren sowie kristallisierende mit amorphen Polymeren zu kombinieren.

Kompatibilisatoren („Haftvermittler“) sind oberflächenaktive Substanzen thermodynamischer Natur mit hoher Molekülmasse, die die Grenzflächenspannung senken und die Dicke der Grenzflächenschicht, der Grenzfläche, erhöhen, wodurch im System nach dem Mischen (es handelt sich um physikalische Mischungen) eine thermodynamisch stabile Phase entsteht, ein Blend aus inkompatiblen Polymeren. Es gibt zahlreiche Arten von Kompatibilisatoren, beispielsweise – cyclische Anhydride, Carbonsäuren, Epoxidtypen, Oxazolintypen, Isocyanattypen, niedermolekulare Typen usw.

Kristallisierende Polymere gewährleisten beispielsweise einen hohen Elastizitätsmodul oder eine gute Chemikalienbeständigkeit, während ein amorphes Polymer eine hohe Schlagzähigkeit beitragen kann. Bei der Entwicklung von Spritzgießgranulaten kommt eine große Zahl von Polymerblends zum Einsatz, beispielsweise

ABS/PA, ABS/PBT, ABS/PC, ABS/PMMA, ABS/PSU

ASA/PC, ASA/PMMA

PA/ABS, PA/PET, PA/PDPE, PA/PPS,PA/PP, PP/PE, PA/TPE, PA/PPE, PA/PS

PBT/PC, PBT/PET,PBT/PA

PEEK/PES

PE/EPDM

PET/PMMA, PET/PSU, PET/PA

PC/PBT, PC/PET, PC/ABS, PC/ASA, PC/PEI, PC/LCP, PC/HDPE, PC/TPE-U

PP/EPDM, PP/PE, PP/PBT, PP/PC, PP/PA

PPO/PBT, PPO/PS, PPO/PA

PPS/PA, PPS/PEI, PPS/LCP, PPS/PES

PS/PE

TPE/PU

Verbundwerkstoffe mit Polymermatrix und natürlichen verstärkenden Füllstoffen

Eine Möglichkeit zur Gewichtsreduzierung von Spritzgussteilen besteht darin, für ihre Herstellung Verbundwerkstoffe mit natürlichen Faserfüllstoffen einzusetzen, die verstärkende Faserfüllstoffe wie Glasfasern, Kohlenstofffasern und andere anorganische Fasern ersetzen. Bei diesen Spritzgießmaterialien ergibt sich die Gewichtseinsparung aus der Dichte der Füllstoffe – anorganische Glasfasern haben eine Dichte von ca. 2,5 g.cm-3,die durchschnittliche Dichte organischer (natürlicher) Fasern ist um ca. 1 g.cm-3  geringer (1,42 g.cm-3) – siehe Tabelle 2 – ausgewählte physikalische Eigenschaften der am häufigsten verwendeten Faserarten.

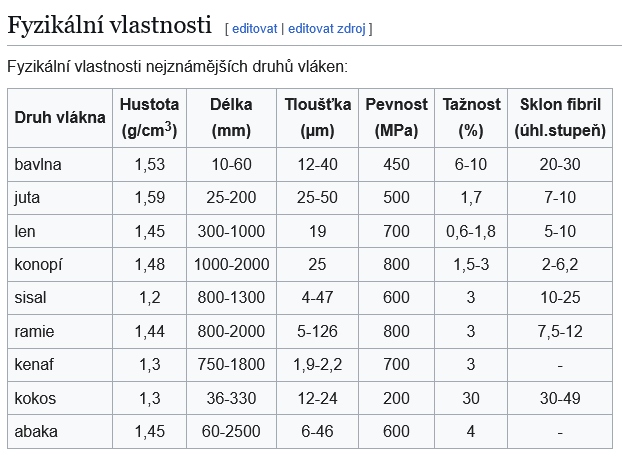

Tabelle 2 : Ausgewählte durchschnittliche physikalische Eigenschaften der am häufigsten verwendeten biologischen Faserarten

Verbundwerkstoffe mit organischen Verstärkungsfasern werden üblicherweise zur Herstellung von Spritzgussteilen verwendet, die außerhalb der Knautschzonen von Automobilen montiert werden und keine tragenden Teile bilden. Sie werden beispielsweise zur Herstellung von Türverkleidungen, Teilen für Armaturentafeln, Gepäckräume, Sitze usw. eingesetzt. Der Grund dafür ist ihre geringe Festigkeit im Vergleich beispielsweise zu den am häufigsten verwendeten Glasfasern – Glasfasern haben eine Zugfestigkeit von ca. 1,8 GPa bis ca. 5,0 GPa ( giga = 109 ) bei ähnlicher Bruchdehnung,bei Glasfasern unter 5 % - Vergleich mit Tabelle 2,in der die durchschnittlichen Zugfestigkeiten der Fasern angegeben sind (gemittelter Wert 594 MPa = 0,594 GPa, mega = 106).

Allgemein lassen sich Naturfasern – siehe Tabelle 3 - nach ihrer Herkunft in pflanzliche, tierische und mineralische Fasern unterteilen, wobei sie sowohl aus organischen als auch aus anorganischen Verbindungen bestehen können.

Am häufigsten werden aus Pflanzen gewonnene Fasern verwendet. Diese enthalten Naturfasern in ihren Blättern, Stängeln oder Samen (Früchten). Die Fasern unterscheiden sich in ihren Eigenschaften und ihrer Morphologie (äußerer Aufbau, Formen), was sich aus ihren unterschiedlichen Funktionen in den verschiedenen Pflanzenteilen ergibt. Die industriell wichtigste Pflanzenfaser ist Baumwolle; für die Verwendung als Verstärkung in Verbundwerkstoffen sind sogenannte Bastfasern wie Flachs, Hanf, Jute oder Sisal von grundlegender Bedeutung. Es gibt jedoch nach wie vor eine ganze Reihe von Fasern, für die im Hinblick auf ihre Verwendung in der industriellen Herstellung von Verbundwerkstoffen nach konkreten Einsatzmöglichkeiten als Werkstoff für die Konstruktion von Spritzgussteilen mit den geforderten spezifischen Eigenschaften, einschließlich einer Gewichtsreduzierung, gesucht wird.

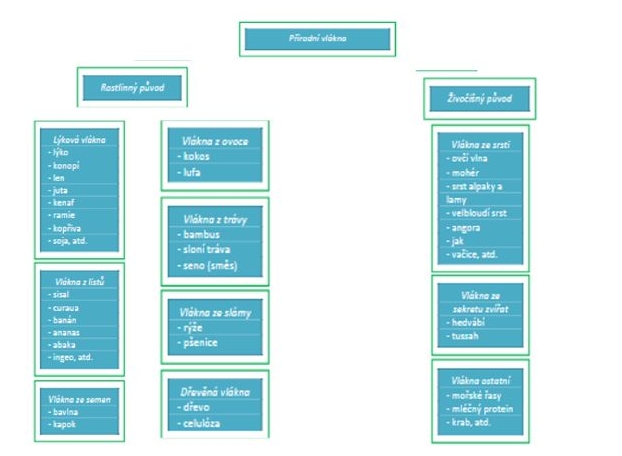

Tabelle 3 : Einteilung der Naturfasern nach ihrer Herkunft

Es ist offensichtlich, dass sich Struktur, Zusammensetzung und Eigenschaften von Fasern, die aus verschiedenen Pflanzen derselben Art gewonnen werden, unterscheiden. Von großer Bedeutung sind auch die Bedingungen, unter denen die jeweilige Pflanze angebaut wird, und damit unmittelbar verbunden das Alter der Pflanze, in dem sie üblicherweise geerntet wird. Die Zusammensetzung der pflanzlichen Zellwände verändert sich nämlich mit der Zeit, was sich natürlich zum Teil auf die endgültigen Eigenschaften der Fasern selbst auswirkt. Ein weiterer Faktor ist das gewählte Verfahren zur Gewinnung der Naturfasern aus dem Pflanzenkörper. Diese Verfahren können mechanisch, chemisch oder enzymatisch sein.

Der wichtigste Baustein einer Naturfaser ist Cellulose. Dieses Polysaccharid mit hoher Molekülmasse besteht ausschließlich aus Kohlenstoff-, Wasserstoff- und Sauerstoffatomen, die sehr leicht brennbar und äußerst anfällig für eine mögliche Entzündung sind. Weitere Bausteine sind Hemicellulose (ein Polysaccharid), Lignin und eine Reihe weiterer Stoffe wie Wachse, aromatische Salze, stickstoffhaltige Verbindungen usw., wobei diese Verbindungen keine strukturbildende Funktion haben.

Die mechanischen und sonstigen Eigenschaften von Naturfasern hängen von einer ganzen Reihe von Faktoren ab – siehe oben. Dies ist eines der Hauptprobleme bei ihrer Verwendung als Verstärkung von Polymerverbundwerkstoffen. Aufgrund der Streuung der Faktorwerte ist es sehr schwierig, bei der Herstellung von Polymerverbundwerkstoffen auf Basis dieser Fasern, die von einem einzigen, gleichbleibenden Lieferanten geliefert werden, die Reproduzierbarkeit (Wiederholbarkeit) und Homogenität (Gleichförmigkeit) der Eigenschaften sicherzustellen. Ähnlich verhält es sich bei Lieferungen aus unterschiedlichen Quellen.

Neben der äußerst problematischen Reproduzierbarkeit weisen Verbundwerkstoffe mit Naturfasern weitere negative Eigenschaften auf. Zu den größten Nachteilen gehört die geringe Beständigkeit gegenüber jeglicher Form von Feuchtigkeit. Diese ausgeprägt negative Eigenschaft der Naturfasern wird durch die Hydroxylgruppen innerhalb der Cellulosekette verursacht, die umgebende Wassermoleküle sehr bereitwillig in die Faser ziehen und dadurch deren Aufquellen bewirken. Der stärkste Wassereintritt erfolgt über den Faserquerschnitt. Die Wechselwirkung zwischen der hydrophilen Faser (die Faser zieht Wasser an) und der hydrophoben Matrix (wasserabweisend) führt dazu, dass die Faser innerhalb der Matrix aufzuquellen beginnt. Anschließend wird die Bindung zwischen den einzelnen Phasen geschwächt, und es kann auch zu Rissen in der Matrix kommen, was zu sehr schlechten mechanischen Eigenschaften des resultierenden Verbundwerkstoffs führen kann. Um den beschriebenen Vorgang einzuschränken, müssen die Fasern mit verschiedenen Additiven oder durch chemische Verfahren modifiziert werden. Naturfasern enthalten unter normalen Bedingungen etwa 8 % bis 14 % Wasser, bezogen auf die Masse.

Der Beitrag der Fasern zu den endgültigen Eigenschaften des Verbundwerkstoffs, insbesondere zu den Festigkeitseigenschaften, hängt von ihren mechanischen Eigenschaften, ihrem Typ, ihrer Orientierung, ihrem Volumenanteil sowie von der Grenzfläche zwischen Faser und Matrix und dem Herstellungsverfahren des Verbundwerkstoffs ab. Die wesentlichen Nachteile von Naturfasern müssen überwunden werden, bevor diese in einem Verbundwerkstoff eingesetzt werden. Das größte, bereits oben erwähnte Problem verursacht ihr hydrophiler Charakter, der durch das Vorhandensein polarer Gruppen bedingt ist und zu einer schlechten Adhäsion (Haftung von Oberflächen beziehungsweise Materialien) zwischen der Faser und der hydrophoben Polymermatrix führt. Naturfasern sind mit unpolaren – hydrophoben Thermoplasten wie beispielsweise Polyolefinen (PP, PE) nicht kompatibel.

Es stehen physikalische Faserbehandlungen, beispielsweise mit Plasma, zur Verfügung, am häufigsten werden jedoch chemische Behandlungen eingesetzt. Diese Behandlungen reinigen und modifizieren die Faseroberfläche, verhindern dadurch das Eindringen von Feuchtigkeit und erhöhen die Oberflächenrauheit, die zu einer besseren Adhäsion zwischen den Fasern und der Polymermatrix beiträgt. Naturfasern enthalten Hydroxylgruppen aus Cellulose und Lignin und lassen sich daher chemisch modifizieren – durch Mercerisieren (unter Einwirkung konzentrierter Natronlauge quellen die Fasern auf, verändern ihren Querschnitt, verkürzen sich und weisen eine höhere Zugfestigkeit auf), Acrylierung, Acetylierung sowie Behandlung mit Isocyanat, Silan oder Peroxid und weiteren Reagenzien erhalten Naturfasern eine höhere Festigkeit und eine bessere Adhäsion zur Matrix.

Eine weitere negative Eigenschaft, insbesondere von Bastfasern, ist ihre hohe Brennbarkeit. Bei Temperaturen bis 100 °C treten bei diesen Fasern keine größeren Veränderungen auf. Alle Naturfasern erfahren bei Temperaturen über 100 °C irreversible Veränderungen, die ihre Eigenschaften wesentlich beeinflussen. Unter Einwirkung trockener Luft mit einer Temperatur von 110 °C kommt es zur Depolymerisation der Fasern (Vergilbung bis hin zur Braunfärbung), bei 150 °C bildet sich Pyrocellulose (eine chemische Verbindung, die beim thermischen Abbau von Cellulose entsteht, einem in pflanzlichen Zellwänden enthaltenen Polysaccharid), und bei 240 °C vergasen und verkohlen die Fasern (Lignit wird bereits bei einer Temperatur von etwa 200 °C abgebaut, Cellulose und Hemicellulose werden bei höheren Temperaturen abgebaut). Die Folge ist eine Abnahme der Festigkeit sowie aller anderen Qualitätsparameter. Die Temperaturbeständigkeit von Naturfasern schränkt ihre Verwendung als verstärkender faserförmiger Füllstoff in Matrices mit erhöhter Verarbeitungstemperatur erheblich ein.

Ein weiteres Problem bei Bastfasern ist die geringe Beständigkeit gegenüber mikrobiologischen Einflüssen – Beständigkeit gegen Schimmelpilze und Mikroben, biologische Beständigkeit, Einfluss lebender Organismen. Wenn geeignete Bedingungen (erhöhte Feuchtigkeit, Vorhandensein von Sauerstoff und geeignete pH-Werte) für die Vermehrung von Schimmelpilzen und Bakterien vorliegen, gewinnen diese Organismen ihre Nährstoffe durch enzymatische Spaltung aus dem Substrat – der Faser. Bei ihrem Stoffwechsel produzieren Schimmelpilze Oxal-, Milch- und Weinsäure, die das Substrat verfärben und weitere Schäden verursachen können. In vielen Fällen lässt sich das Vorhandensein von Schimmelpilzen mit ultraviolettem Licht nachweisen, das an den befallenen Stellen eine intensiv gelbe Fluoreszenz hervorruft. Alle überwiegend aus Cellulose bestehenden Fasern werden durch das Enzym Cellulose gespalten, das Cellulose bis zu einfachen Zuckern hydrolysieren kann. Der biologische Abbau der Fasern beginnt in ihrem amorphen Bereich und breitet sich in den kristallinen Bereich aus. Ein höherer Ligningehalt in der Faser verlangsamt die mikrobiologische Schädigung.

Regranulate

Nachhaltige Entwicklung (englisch: Sustainable Development) ist eine Form der Entwicklung der menschlichen Gesellschaft, die den wirtschaftlichen und gesellschaftlichen Fortschritt mit dem vollständigen Erhalt der Umwelt in Einklang bringt.

Nach dem tschechischen Umweltgesetz ist dies: „eine Entwicklung, die gegenwärtigen und künftigen Generationen die Möglichkeit erhält, ihre grundlegenden Lebensbedürfnisse zu befriedigen, und dabei die Vielfalt der Natur nicht verringert und die natürlichen Funktionen der Ökosysteme bewahrt“.

Zu den großen Themen in den Debatten über nachhaltige Entwicklung gehört unter anderem die Verarbeitung recycelter Materialien. Hier muss darauf hingewiesen werden, dass nicht die Kunststoffe selbst beziehungsweise die daraus hergestellten Produkte das Problem sind, sondern Produkte, deren Lebensdauer aus welchen Gründen auch immer zu Ende gegangen ist, d. h. Kunststoffabfälle.

Fachleute sind sich einig, dass eine der möglichen Lösungen der Übergang vom linearen zum kreislauforientierten Umgang mit Kunststoffprodukten ist. Während in der linearen Wirtschaft der Weg von den Ressourcen, ob fossilen oder natürlichen, zu den Produkten und anschließend zum Abfall führt, beruht die Kreislaufwirtschaft auf der Rückverwandlung von Abfällen in Ressourcen. Dabei geht es nicht nur um die Schließung des Ressourcenkreislaufs, sondern auch um die Verlangsamung des Materialflusses beziehungsweise  die Verlängerung der Lebensdauer von Produkten (mithilfe durchdachter Technologien, ihrer ausgeklügelten – einfallsreichen, ausgereiften – Konstruktionen und ihres Designs). Hinzu kommt die Verbesserung der Austauschbarkeit von Bauteilen – die Konstruktion der Baugruppe muss so beschaffen sein, dass sie in hohem Maße den Austausch einzelner Bauteile durch neue Ersatzteile und damit die Wiederherstellung der Funktion der gesamten Baugruppe ermöglicht, sowie deren Reparatur, Verbesserung,  Umbau (beispielsweise durch die Einführung einer stärkeren Modularität der Produkte). Und nicht zuletzt geht es um die Neuausrichtung der Ressourcenströme vom Besitzen zum Teilen, was eine Veränderung des Verbraucherverhaltens betrifft.

In einem gewissen Gegensatz zur Kreislaufführung stehen weitere Strategien zur Verringerung des Aufkommens an Kunststoffabfällen:

- allgemein geht es um die Einschränkung von Gegenständen, die aus Kunststoff hergestellt werden und nach einmaligem Gebrauch zu Abfall werden; typische Beispiele sind Einweggetränkebecher, Besteck, Wattestäbchen oder Trinkhalme; hierzu erlaube ich mir eine Anmerkung – statistischen Berechnungen zufolge würde der Ersatz von Kunststoffen in Verpackungen durch alternative Materialien das Verpackungsgewicht auf das 3,6-Fache erhöhen, die Treibhausgasemissionen würden auf das 2,7-Fache steigen, der Stromverbrauch wäre 2,2-mal so hoch und das Abfallgewicht 1,6-mal so hoch

- Verringerung der Anzahl unterschiedlicher Kunststofftypen, sodass nur diejenigen verwendet werden, die für die jeweilige Anwendung die besten Voraussetzungen bieten und sich auch leicht recyceln lassen; hier stoßen wir darauf, dass das Bildungssystem nicht darauf vorbereitet ist, sachgerecht über ihre spezifischen Eigenschaften und Nutzungsmöglichkeiten zu informieren

- höchstmögliche Recyclingquote für Kunststoffabfälle

In der Bedeutung des Begriffs Thermoplast ist das Recycling bereits angelegt – es handelt sich um einen Kunststoff, der durch Wärme in eine Schmelze überführt werden kann; diese lässt sich abkühlen und dadurch in den festen Zustand überführen, und zwar wiederholt. Zur Beseitigung von Kunststoffabfällen werden mehrere Recyclingtechnologien eingesetzt – mechanisches Recycling, chemisches Recycling – Hydrolyse, Alkoholyse, Methanolyse, Ethanolyse, Glykolyse, Aminolyse, Recycling auf der Grundlage der thermischen Zersetzung von Kunststoffen – Pyrolyse, katalytische Depolymerisation, Verflüssigung von Thermoplasten – Solvolyse, Vergasung – Gasifizierung sowie weitere Ansätze.

Mechanisches Recycling, die beim Spritzgießen am häufigsten eingesetzte Recyclingtechnologie  – dabei handelt es sich um einen physikalischen Prozess; beim Recycling findet keine chemische Reaktion statt, aus Polymerabfällen wird ein Material und anschließend ein Produkt gewonnen, dessen Eigenschaften sich von denen des ursprünglichen Materials unterscheiden.

Aus dem oben Gesagten folgt, dass Abfälle aus Thermoplasten wiederverarbeitbar sind und als „Sekundärmaterialien“ betrachtet werden können, wobei wir unter  dem Begriff „Sekundärmaterialien“ Thermoplaste für das Spritzgießen verstehen,  die bereits mindestens einmal einem Verarbeitungsprozess unterzogen wurden, d. h. bereits eine thermische Vorgeschichte aufweisen. Im Wesentlichen handelt es sich entweder um lediglich zerkleinertes Material, üblicherweise Prozessabfälle und Ausschussteile aus der eigenen oder fremden Spritzgussteilproduktion, oder um zerkleinertes und regranuliertes Material (die Herkunft kann dieselbe wie bei Mahlgut sein). Regranulierung bedeutet, dass das zerkleinerte Material eine Regranulieranlage beziehungsweise eine Misch- und Extrusionsmaschine durchläuft (das Material erhält eine zusätzliche thermische Vorgeschichte), wobei das Ergebnis der Extrusion ein neues Granulat – Regranulat – ist. Als Ausgangsmaterial für Regranulat können außerdem aussortierte Spritzgussteile aus der kommunalen Sammlung, Spritzgussteile und Produkte am Ende ihrer Lebensdauer usw. dienen.

Bei wärmeempfindlichen Materialien und bei Materialien mit faserförmigen Füllstoffen ist es vorteilhafter, für die weitere Verarbeitung Mahlgut zu verwenden – das Material wird bei der Regranulierung nicht erneut thermisch beansprucht, und die Degradation (Verkürzung) des faserförmigen Füllstoffs bei der Regranulierung wird vermindert. Ein Nachteil von Mahlgut ist die ungleichmäßige Größe der zerkleinerten (gemahlenen) Partikel und bei Verwendung einer ungeeigneten Schneidmühle ein höherer Staubanteil, der durch Verstopfung der Einzugsöffnung zur Schnecke der Plastifiziereinheit der Spritzgießmaschine Probleme beziehungsweise Unregelmäßigkeiten beim Materialeinzug in die Schnecke während des Plastifizierens verursachen kann.

Der Vorteil regranulierter Materialien besteht (im Gegensatz zu Mahlgut) darin, dass sie hinsichtlich ihrer granulometrischen Eigenschaften praktisch mit Neuware übereinstimmen. Darüber hinaus können bei der Regranulierung verschiedene Additive in die Schmelze eingebracht werden – Füllstoffe, Stabilisatoren, Farbpigmente, Schmiermittel, Verträglichkeitsvermittler usw. –, die zu einer Verbesserung der Gebrauchs- und Verarbeitungseigenschaften des Regranulats führen.

Das Spritzgießen, d. h. die Wiederverarbeitung von Abfällen – Mahlgut oder Regranulat –, und die resultierende Qualität der Spritzgussteile, die entweder zu hundert Prozent aus Abfällen oder aus Neuware mit einer Beimischung von Abfällen hergestellt werden, hängen wesentlich vom Polymertyp und seiner Additivierung (insbesondere der Wärmestabilisierung) sowie von den bei der Verarbeitung des ursprünglichen Granulats eingestellten Bedingungen ab. Die wichtigsten technologischen Parameter sind dabei die Temperaturen beziehungsweise die thermische Vorgeschichte – die Schmelzetemperatur, die Dauer ihrer Einwirkung auf das zu verspritzende Material und die Gefahr einer thermischen Degradation sowohl des Polymermaterials als auch seiner Additive.

Allgemein lässt sich feststellen, dass die Degradation von Spritzgießmaterialien von ihrer thermischen Beanspruchung – Schmelzetemperatur, Umfangsgeschwindigkeit der Schnecke (Schneckendrehzahl), Staudruck an der Schnecke, Temperatur des Heißkanals, Verweilzeit der Schmelze im Plastifizierzylinder und im Heißkanal, Scherbeanspruchung beim Füllen der Kavität – sowie vom Feuchtigkeitsgehalt und vom Gehalt und den Typen der Stabilisatoren abhängt. Zu diesen Abhängigkeiten kommt auch die Anzahl der wiederholten Verarbeitungszyklen oder Regranulierungen hinzu.

Mit zunehmender Anzahl der Recyclingvorgänge steigen:

  • der Elastizitätsmodul des Materials,
  • der Kristallinitätsgrad bei teilkristallinen Materialien,
  • die Schmelze-Massefließrate (MFR),
  • die Zugfestigkeit (oder sie bleibt unbeeinflusst).

Mit zunehmender Anzahl der Recyclingvorgänge sinken:

  • die Molekülmasse des Materials,
  • seine Dehnung,
  • die Kerbschlagzähigkeit,
  • die Schmelzeviskosität,
  • die Zunahme der Fließfähigkeit.

Ende des zweiten Teils.

Den ersten Teil finden Sie hier.
Den dritten Teil finden Sie hier.
Den vierten Teil finden Sie hier.
