Der anerkannte Autor auf dem Gebiet des Kunststoffspritzgießens, Ing. Lubomír Zeman, hat eine Fachstudie zur Gewichtsreduzierung von Spritzgussteilen beim Spritzgießen von Thermoplasten erstellt. Im ersten Teil widmet sich der Autor der Definition grundlegender Begriffe sowie der Brennbarkeit von Werkstoffen.

EINLEITUNG

Derzeit ist eines der weltweit meistdiskutierten Themen in der Automobilindustrie, vereinfacht gesagt, der „Kampf“ zwischen den Befürwortern von Fahrzeugen mit Verbrennungsmotor – ICEV, Fahrzeug mit Verbrennungsmotor, Fahrzeuge mit einem Motor mit innerer Verbrennung -  und den Befürwortern von Fahrzeugen mit vollelektrischem Antrieb, die ausschließlich mit Energie aus einer Batterie angetrieben werden – BEV, batterieelektrisches Fahrzeug, batterieelektrische Fahrzeuge – beziehungsweise von Hybrid-Elektrofahrzeugen, die nicht nur mit elektrischer Energie, sondern auch mit einem Verbrennungsmotor angetrieben werden, ohne die Möglichkeit des Aufladens am Stromnetz – HEV, Hybrid-Elektrofahrzeug, hybrides Elektrofahrzeug, oder Plug-in-Hybrid-Elektrofahrzeug – PHEV, eine Kombination der Eigenschaften eines Elektrofahrzeugs und eines Verbrennungsmotors mit der Möglichkeit des Aufladens an einer Steckdose über ein Kabel.   .

Beide Lager geben sich gegenseitig sehr unversöhnlich, haben jedoch von außen betrachtet eines gemeinsam – das Bestreben, Emissionen und Luftschadstoffe zu reduzieren, das Bestreben, den CO₂-Fußabdruck zu verringern (der CO₂-Fußabdruck ist ein Maß für die Auswirkungen menschlicher Tätigkeiten auf die Umwelt und den Klimawandel. Der CO₂-Fußabdruck konzentriert sich auf die Menge an Treibhausgasen, die wir durch unser tägliches Leben erzeugen, beispielsweise durch die Verbrennung fossiler Brennstoffe zur Strom- oder Wärmeerzeugung, durch den Verkehr usw. Er wird in Kohlendioxidäquivalenten /CO2/ ausgedrückt und in Masseneinheiten – Kilogramm und Tonnen – angegeben. Vereinfacht gesagt ist der CO₂-Fußabdruck die Menge an Kohlendioxid und anderen Treibhausgasen, die während des Lebenszyklus eines von uns verwendeten Produkts freigesetzt wird – die Freisetzung von Emissionen durch den Betrieb des Produkts, beispielsweise das Autofahren – der direkte Fußabdruck und der indirekte Fußabdruck aus der Nutzung, einschließlich seiner Herstellung und Ähnlichem.), einschließlich einer nachhaltigen Entwicklung (nachhaltige Entwicklung – ist  eine Entwicklung, die heutigen und künftigen Generationen die Möglichkeit erhält, ihre grundlegenden Lebensbedürfnisse zu befriedigen, und dabei die Vielfalt der Natur nicht verringert und die natürlichen Funktionen der Ökosysteme bewahrt – eine Art der Entwicklung der menschlichen Gesellschaft, die wirtschaftlichen und gesellschaftlichen Fortschritt mit dem vollständigen Erhalt der Umwelt in Einklang bringt).

Einer der gemeinsamen Nenner der oben genannten Bestrebungen ist die Gewichtsreduzierung von Produkten, die in den Lebenszyklus eintreten – Produktlebenszyklus. Der Begriff „Produktlebenszyklus“  wird in zwei Bedeutungen verwendet:

- das Leben eines Produkts von der Rohstoffgewinnung über seine Herstellung und Nutzung bis hin zu seiner Beseitigung als Abfall – in dieser Bedeutung wird der Begriff im Zusammenhang mit Umweltauswirkungen und der Lebenszyklusanalyse (LCA – Lebenszyklusanalyse) verwendet

- das Leben eines Produkts von der Phase seiner Markteinführung bis zu seiner Rücknahme vom Markt

In unserem Text werde ich mich an die erste Bedeutung halten – Material, Herstellung, Abfallbehandlung.

Bis vor Kurzem konzentrierte sich die Dekarbonisierung (der Begriff Dekarbonisierung umfasst die Begrenzung und Verringerung des CO₂-Fußabdrucks und der CO2-Äquivalente aus den gesellschaftlichen Aktivitäten. Also der Menge an Treibhausgasemissionen, die in die Atmosphäre freigesetzt werden, mit dem Ziel, eine nachhaltigere Entwicklung zu erreichen, erneuerbare Energiequellen zu nutzen und mehr Nachhaltigkeit in der Lieferkette zu erzielen) der Automobilindustrie vor allem auf die Verringerung der Betriebs- beziehungsweise Abgasemissionen aus dem Energie- oder Kraftstoffverbrauch. Gegenwärtig machen die Betriebsemissionen mehr als 80 % der Lebenszyklusemissionen von ICE-Fahrzeugen (Verbrennungsmotoren, sowohl Benzinmotoren mit Fremdzündung als auch Dieselmotoren mit Selbstzündung) und beim derzeitigen Energiemix etwa 60 % bei BEV (Batterieantrieb) aus. Es besteht die begründete Annahme, dass sich dieses Verhältnis allmählich verändern wird. Die zunehmende Elektrifizierung des Straßenverkehrs, der mit einem immer größeren Anteil an Energie aus erneuerbaren Quellen betrieben wird, wird langfristig die Abgasemissionen eliminieren (Emissionen durch Bremsen, Reifenabrieb usw. bleiben bestehen), und infolgedessen werden die in der Herstellungsphase anfallenden Emissionen (gebundene Emissionen) einen immer dominanteren Anteil ausmachen. Bei BEV, die mit Strom aus erneuerbaren Quellen betrieben werden, können gebundene Emissionen künftig bis zu 90 % der Lebenszyklusemissionen von Fahrzeugen ausmachen.

Das Gewicht ist eine der wichtigsten Kenngrößen, die das Ausmaß der Umweltauswirkungen eines bestimmten Fahrzeugs maßgeblich bestimmt. Nach Angaben des europäischen Verbands der Kunststoffverarbeiter Plastics Europe (www.plasticseurope.org) verringert sich der CO₂-Fußabdruck, den ein Pkw während seiner Betriebslebensdauer hinterlässt, um 20 Kilogramm Kohlendioxid, wenn sein Gewicht um nur ein Kilogramm reduziert wird. Hier kommt einer der grundlegenden Vorteile von Kunststoffteilen zum Tragen − ihr Gewicht ist um bis zu die Hälfte geringer als das vergleichbarer Komponenten aus anderen Werkstoffen, sodass ihr Einsatz den Kraftstoffverbrauch um 25 % bis 35 % senkt. Eine Gewichtsreduzierung kann in vielen Fällen auch zu einer Verringerung des Fertigungsaufwands führen (beispielsweise kann die Verringerung der Wanddicke eines Spritzgussteils dessen Fertigungszeit verkürzen)  und dadurch auch den Teilepreis senken. Einer der Schlüsselbegriffe in der Entwicklung und Herstellung von Pkw ist daher „Leichtbau“ − Gewichtseinsparung. Dieser Begriff umfasst jedoch nicht nur den Ersatz von Metall durch Kunststoff. Es geht auch um intelligente Konstruktionsansätze und ein Design, das nur so viel Material einsetzt, wie zur Gewährleistung der ordnungsgemäßen und sicheren Funktion des Produkts erforderlich ist.

Ein Leben ohne den Einsatz von Kunststoffen können wir uns nicht mehr vorstellen. Nach Schätzungen des oben genannten europäischen Verbands Plastics Europe erreichte der gesamte Kunststoffverbrauch in Europa im Jahr 2022 nahezu 60 Millionen Tonnen. Zu den bedeutendsten Sektoren beim Kunststoffverbrauch zählen die Verpackungsindustrie (fast 40 %), das Bauwesen (fast 20 %) und die Automobilindustrie (fast 9 %), gefolgt von der Elektroindustrie und der Landwirtschaft. Als weiterer wichtiger Sektor für den Einsatz von Kunststoffen und die Steigerung ihres Verbrauchs ist das Gesundheitswesen zu nennen, in dem es im Zusammenhang mit der Alterung der Bevölkerung zur Entwicklung spezieller medizinischer Hilfsmittel und Materialien unter Verwendung von Werkstoffen auf Basis von Polymermatrizen kommen wird.

Obwohl der Trend zur Alterung der Bevölkerung in allen Regionen der Welt erkennbar sein wird, wird er sich in Europa, Asien und Lateinamerika am schnellsten bemerkbar machen. So kommen beispielsweise in Asien derzeit auf eine Person im Nacherwerbsalter durchschnittlich neun Menschen im Erwerbsalter. Bis zum Jahr 2050 wird sich dieses Verhältnis auf vier Menschen im Erwerbsalter verringern. In Europa ist ein besonders deutlicher Rückgang der Bevölkerung im Erwerbsalter zu erwarten, was sich in einem Rückgang der Zahl der Menschen im Erwerbsalter je Person im Nacherwerbsalter von derzeit vier auf zwei widerspiegeln wird.

Abgesehen von der Verpackungs- und Bauindustrie, in denen unter den Kunststoffverarbeitungstechnologien vor allem Extrusion, Blasformen sowie Thermoformen und Vakuumformen zum Einsatz kommen, hat in den übrigen Sektoren in der Regel das Spritzgießen Vorrang. Sehen wir uns also an, wie es um das Spritzgießen von Thermoplasten im Hinblick auf die Gewichtseinsparung in der Praxis bestellt ist.

VORAUSSETZUNGEN FÜR DIE GEWICHTSREDUZIERUNG – MATERIALIEN FÜR DAS SPRITZGIESSEN VON THERMOPLASTEN

Die Grundlage für die Gewichtsreduzierung eines im Spritzgießverfahren hergestellten Bauteils ist in erster Linie das Spritzgießmaterial selbst. Wie bereits erwähnt, haben Kunststoffe gegenüber früher üblicherweise verwendeten Konstruktionswerkstoffen, beispielsweise Stahl mit einer Dichte von 7,85 g.cm-3, Nichteisenmetallen (Aluminium 2,7 g.cm-3, Kupfer 8,9 g.cm-3), Nichteisenmetalllegierungen (Duraluminium 2,8 g.cm-3, Messing – durchschnittlich 8,8 g.cm-3, Bronze – durchschnittlich 8,4 g.cm-3) usw., den Vorteil einer geringeren Dichte (zum Vergleich: Unter den Konstruktionswerkstoffen schneidet lediglich Holz besser ab, dessen Dichte im trockenen Zustand von 0,270 g.cm-3 – Fichte, über 0,313 g.cm-3 – Kiefer, bis 0,405 g.cm-3 – Eiche reicht), und dies in der Regel über die gesamte Bandbreite ihres für das Spritzgießen geeigneten Portfolios hinweg – amorphe Materialien -   PC, PMMA, PS, HIPS, PVC, ABS, PC/ABS, SAN, ASA, PPO, CA, PPS, PEI, PES, PSU, PAI, teilkristalline Materialien -   LDPE, HDPE, PP, PA, POM, PET, PBT, PFA, LCP, PEEK, PEK, Verbundwerkstoffe mit thermoplastischer Matrix und partikulären Füllstoffen (M), verstärkenden Füllstoffen (GF, CF), Nanofüllstoffen, Füllstoffen biologischen Ursprungs usw., spezielle Thermoplasttypen – wärmeleitfähige, elektrisch leitfähige, magnetische, Flüssigkristalle (LCD), Biokunststoffe – biologisch abbaubare aus fossilen Rohstoffen, biologisch abbaubare aus nachwachsenden Rohstoffen, biologisch abbaubare und kompostierbare, nicht biologisch abbaubare aus nachwachsenden Rohstoffen, biobasierte Mischungen, die technische Thermoplaste mit Biokunststoffen kombinieren, Mischungen (Blends), thermoplastische Elastomere (TPE): TPE – O Polyolefintypen, TPE – S Styroltypen, TPE – U Polyurethantypen, TPE – E Copolyestertypen, TPE – A Polyetherblockaramidtypen, EVA Ethylenvinylacetat.

Kunststoffe als für die Verarbeitung im Spritzgießverfahren geeignete Materialien weisen eine große Bandbreite der Dichte auf (von ca. 0,9 g.cm-3 bis ca. 2,2 g.cm-3, gilt für Materialien ohne Füllstoff), was – siehe die obigen Angaben – erheblich dazu beiträgt, das Gewicht von Spritzgussteilen und Baugruppen zu reduzieren, deren integraler Bestandteil Spritzgussteile aus Thermoplasten sind. Ein Beispiel aus der Verpackungsindustrie: Eine Halbliter-Bierflasche aus Glas (Dichte von Glas –  ca. 2,5 g.cm-3) hat ein Gewicht von ca. 330 g/Stück, eine Eineinhalbliterflasche aus Polyethylenterephthalat (PET, Dichte 1,38 g.cm-3) wiegt nur ca. 38 g/Stück, der Gewichtsunterschied zwischen den Flaschen beträgt 88,5 %, ganz abgesehen vom Füllvolumen, das bei PET 3 x größer ist.

Thermoplaste weisen darüber hinaus eine hohe Variabilität (Veränderlichkeit) ihrer Eigenschaften und ein sehr gutes Verhältnis von Gewicht zu mechanischen Eigenschaften (Elastizität, Festigkeit) auf, sind bei niedrigen Temperaturen zäh und besitzen hervorragende Isoliereigenschaften (sie sind Wärme-, Schall- und elektrische Isolatoren), können aber auch Wärme gut leiten, sind auch elektrisch leitfähig, können magnetisch sein, sind beständig gegen Wasser, Korrosion und chemische Einflüsse, widerstehen biologischen Agenzien (Bakterien, Schimmelpilzen, Pilzen, Insekten), sind hygienisch unbedenklich, weisen in Rohrform eine geringe hydraulische Rauheit auf, sind beständig gegen Ablagerungen – Inkrustation, ermöglichen den Einsatz einer sehr breiten Palette von Verarbeitungstechnologien, lassen sich leicht einfärben und sehr gut dekorieren – von Spiegelglanz bis hin zu verschiedenen Arten von Narbungen und Texturen, sind recycelbar, relativ kostengünstig usw.

Nachdem ich die positiven Eigenschaften aufgezählt habe, muss ich auch erwähnen, dass Kunststoffe Eigenschaften besitzen, die ihren Einsatz einschränken. Man kann sagen, dass ihr Einfluss auf die Ökologie beziehungsweise die umweltbezogenen Eigenschaften von Kunststoffen am meisten diskutiert werden. Kunststoffe sind unter normalen Bedingungen sehr stabil, unterliegen einem sehr langsamen selbsttätigen Abbau und lassen sich nur schwer entsorgen. Kunststoffe haben in der Regel eine geringe Temperaturbeständigkeit, ihre Eigenschaften hängen stark von der Einsatztemperatur und der Dauer der Belastung ab, die Eigenschaften insbesondere von Verbundwerkstoffen mit verstärkenden Füllstoffen sind anisotrop (Anisotropie = Eigenschaft, die die Abhängigkeit einer bestimmten Größe von der gewählten Richtung beschreibt, d. h., in Fließrichtung der Polymerschmelze weisen sie andere Eigenschaften auf als quer zur Fließrichtung), ihre Wärmeausdehnung ist um eine Größenordnung (ca. 10 x) höher als bei metallischen Werkstoffen, einige Kunststoffe sind hygroskopisch und nehmen Wasser auf, sie sind teilweise brennbar, aus einigen können gesundheitsschädliche Monomere und sich zersetzende Additive freigesetzt werden, sie weisen witterungsbedingte und physikalische Alterung auf, unterliegen der Spannungsrisskorrosion, sind kerbempfindlich, für niedermolekulare Stoffe durchlässig, quellen oder lösen sich sogar in selektiven Lösungsmitteln auf (selektives Lösungsmittel = Medium, das für mindestens eine Komponente einer Polymermischung ein Lösungsmittel ist), die Entstehung statischer Elektrizität kann sich nachteilig auswirken usw. Spritzgussteile aus Thermoplasten enthalten nicht zu vernachlässigende Eigenspannungen, die in vielen Anwendungen bis zu ihrer Zerstörung führen können.

Viele der genannten Nachteile „reiner“ Polymerwerkstoffe lassen sich bei ihrer Herstellung durch geeignete Additivierung, Füllstoffe, die Herstellung von Materialmischungen, chemische Modifikationen usw. verringern oder sogar vollständig beseitigen.

Bevor wir uns die heutigen werkstofflichen Möglichkeiten zur Gewichtsreduzierung ansehen, werde ich versuchen, einen möglichen künftigen Entwicklungsweg im Bereich der Herstellung gewichtsreduzierter Spritzgussteile zu skizzieren.

Ein heutiger durchschnittlicher Pkw enthält ca. 120 kg (ca. 15 % bis 20 % seines Gesamtgewichts) Kunststoffe aller Art, die mit unterschiedlichen technologischen Verfahren verarbeitet werden. Der Trend zur weiteren Gewichtsreduzierung wird sich wahrscheinlich noch verstärken, auch angesichts des gegenwärtigen Drucks zur Abkehr von Fahrzeugen mit Verbrennungsmotor zugunsten von Elektrofahrzeugen, bei denen zum Erreichen für die Kunden angemessener Reichweiten Batterien mit hoher Kapazität und damit auch hohem Gewicht erforderlich sind. Dieses Gewicht beeinflusst neben der Reichweite beispielsweise auch die Möglichkeit, in Parkhäusern zu parken, die nach älteren Vorschriften, also mit einer geringeren Tragfähigkeit der Baukonstruktionen, errichtet wurden, verursacht eine höhere mechanische Belastung der Fahrzeugteile, erhöht die Belastung und den Verschleiß der Fahrbahnen, verursacht einen höheren Reifenabrieb, erhöht den Verschleiß und den Abrieb der Bremsen usw.

Die Batteriekapazität, die direkt proportional zur spezifischen Energie des Akkumulators ist und das Verhältnis zwischen Energie und Gewicht der Batterie ausdrückt, hat einen unmittelbaren Einfluss auf die Reichweite des Elektroautos. Das Fahrzeuggewicht ist zusammen mit der Fahrgeschwindigkeit, der Anzahl der Beschleunigungsvorgänge, dem Überwinden von Steigungen und der Fahrweise des Fahrers einschließlich der Nutzung der im Fahrzeug eingebauten elektrischen Verbraucher zur Steigerung des Komforts von Fahrer und Insassen (insbesondere der Klimaanlage, die ebenfalls Energie aus dem Akkumulator bezieht; die Rückgewinnung von Wärmeenergie reicht für den Betrieb der Verbraucher nicht aus) einer der Hauptfaktoren, die die Reichweite begrenzen.  Gewichtsvergleich – SUV Hyundai KONA – in der vollelektrischen Ausführung mit einer Batterie mit einer Kapazität von 42 kWh und einer theoretischen Reichweite von 289 km beträgt das Betriebsgewicht 1 610 kg, in der Dieselausführung mit einem 1,6-l-Motor beträgt das Betriebsgewicht je nach Ausstattung zwischen 1 390 kg und 1 504 kg.

Trotz der genannten Anforderungen an eine Erhöhung der Batteriekapazität für BEV scheint das Bestreben der BEV-Hersteller, Elektroautos mit einer möglichst großen Reichweite – 1 000 km und mehr – herzustellen, auf neue Kundenanforderungen gestoßen zu sein. Dieses Bestreben führte zur Entwicklung und Herstellung von Batterien mit Kapazitäten von 150 kWh und mehr, erhöhte das Fahrzeuggewicht erheblich, brachte den Herstellern jedoch höhere Gewinne. Nach Angaben des chinesischen Unternehmens NIO, das BEV mit Wechselbatterien entwickelt und herstellt und zugleich ein Netz von Batteriewechselstationen betreibt sowie auch Batterien mit einer Kapazität von 150 kWh anbietet (im Jahr 2023 legte das Modell NIO ET7 mit einer solchen Batterie innerhalb von 14 Stunden über 1 000 km zurück), werden je nach Kundenanforderungen am häufigsten Batterien mit einer Kapazität von 75 kWh gewechselt (ca. 97 % der Nutzer), während es früher 100 kWh waren. Dies zeigt, dass die Batteriekapazität und die Reichweite mit der Einordnung des Fahrzeugs in das jeweilige Segment und seiner Nutzungsart im Einklang stehen müssen. An einen städtischen Kompaktwagen mit Schrägheck werden völlig andere Anforderungen gestellt als an ein Familien-SUV. Zudem bewegen sie sich in unterschiedlichen Preisklassen. All dies muss richtig miteinander kombiniert werden, und zwar unter Berücksichtigung der sich dynamisch entwickelnden Prioritäten und Trends auf dem Markt. Trotz einer möglichen Trendwende – siehe den vorangegangenen Text – bleibt das höhere Gewicht batteriebetriebener Fahrzeuge eine Tatsache.

Im Automobilbau ist laut der Agentur ICIS (www.icis.com) Polypropylen (PP) mit einem Anteil von 35 % das am häufigsten verwendete Polymer, gefolgt von Polyurethan PU mit 19 %, Polyamiden PA mit 11 % und ABS mit 8 %. Mehr als die Hälfte der verbrauchten Kunststoffe wird für Innenraumteile von Automobilen eingesetzt, gefolgt von Außenteilen, Bauteilen im Motorraum und in der elektronischen Ausstattung von Personenkraftwagen.

Die Entwicklung und der Einsatz neuer Kunststoffe mit maßgeschneiderten Eigenschaften sind ein wichtiger Impuls für die Entwicklung in zahlreichen Industriezweigen. Dies ist ein Weg, Unternehmen, die sich mit dem Compoundieren befassen (vom englischen compound – mischen, Mischung), in die Wertschöpfungskette großer Hersteller von Standardkunststoffen einzubinden (eine Commodity ist eine Ware, die auf dem Markt ohne Qualitätsunterschiede gehandelt wird; Lieferungen verschiedener Hersteller sind untereinander austauschbar).

Additive für Polymersysteme ermöglichen ein breites Spektrum an Polymermodifikationen (Veränderungen, Anpassungen), die überwiegend auf eine Verbesserung ihrer physikalischen Eigenschaften ausgerichtet sind. Dabei handelt es sich vor allem um mechanische, Gebrauchs- oder Verarbeitungseigenschaften. Moderne Additive werden entwickelt, um die Stabilität des Systems in der jeweiligen Polymerumgebung zu erhöhen und zugleich neue funktionelle Eigenschaften zu erzielen. In diesem Zusammenhang sind insbesondere folgende Anwendungsbereiche zu nennen: Schutz vor UV-Strahlung, photoaktive selbstreinigende Ausrüstungen (Entfernung von Verunreinigungen von verschiedenen Oberflächen mithilfe von Katalysatoren, die zur Umsetzung der Veränderung beitragen und durch Sonnenstrahlung aktiviert werden, um organische Stoffe in unschädliche Bestandteile zu zerlegen), leitfähige Polymersysteme und Oberflächenmodifikationen.

Biokunststoffe

Die in heutigen Konstruktionen eingesetzten Polymerwerkstoffe werden vor allem aus fossilen Naturstoffen hergestellt – Erdöl, Kohle und Erdgas, also aus Stoffen, die zwar in der Natur vorkommen, aber nicht erneuerbar sind und sich im Laufe der Zeit erschöpfen. Deshalb wird nach Möglichkeiten gesucht, sie zu ersetzen, und einer dieser Wege ist die Nutzung erneuerbarer Ressourcen, also biobasierter Ressourcen. Aus Abfallbiomasse (Biomasse ist die Gesamtheit der Stoffe, aus denen die Körper aller Organismen bestehen, sowohl von Pflanzen, Bakterien, Cyanobakterien und Pilzen als auch von Tieren) und anderen erneuerbaren Ressourcen lassen sich durch thermochemische (thermische Effekte bei chemischen Reaktionen und Vorgängen) und enzymatische Verfahren (ein Enzym ist ein einfaches oder zusammengesetztes Protein mit katalytischer Aktivität; Enzyme bestimmen sowohl die Art als auch die Geschwindigkeit chemischer Reaktionen und steuern die meisten biochemischen Prozesse; nahezu alle biochemischen Reaktionen werden enzymatisch gesteuert; Enzyme sind eine spezielle Gruppe von Katalysatoren, die die Wahrscheinlichkeit erhöhen, dass eine Reaktion stattfindet) Stoffe herstellen – Biokunststoffe und Bioadditive, die bestehende Rohstoffe aus fossilen Quellen substituieren, also ersetzen können.

Der Begriff Biokunststoffe umfasst eine ganze Familie von Werkstoffen, die entweder auf Biomaterialien basieren oder biologisch abbaubar sind oder beides.

Biobased, also auf Biomaterialien basierend, bedeutet, dass ein Werkstoff oder ein Produkt (vollständig oder teilweise) aus Biomasse (aus Pflanzen) gewonnen wird. Die zur Herstellung von Biokunststoffen verwendete Biomasse stammt beispielsweise aus Mais, Zuckerrohr oder Cellulose (das Wort leitet sich vom lateinischen cellula = Zelle ab; es handelt sich um ein lineares Polymer pflanzlichen Ursprungs, ein unverzweigtes Polysaccharid, das unter anderem in Ballaststoffen enthalten ist. Die Molekülformel der Cellulose lautet  C6H10O5).

Der Begriff biologisch abbaubar beschreibt einen chemischen Prozess, bei dem Mikroorganismen, die in der Umwelt üblicherweise vorkommen, Materialien in natürliche Stoffe wie Wasser, Kohlendioxid und Kompost umwandeln (ohne künstliche Zusätze). Der biologische Abbauprozess hängt von den Bedingungen ab, unter denen der biologisch abbaubare Kunststoff gelagert wird – Temperatur, Druck, Mikroorganismen – sowie vom konkreten Material und seiner Anwendung.

Europäische Organisation European Bioplastics Assotiation,www.en.european-bioplastics.org stellt ein zweiachsiges Modell vor, das alle Arten von Thermoplasten einschließlich ihrer möglichen Kombinationen umfasst – siehe Abbildung 1. Die Thermoplaste werden in vier grundlegende Gruppen eingeteilt – die horizontale Achse unterscheidet nach der biologischen Abbaubarkeit, und die vertikale Achse unterteilt die Materialien danach, ob sie aus fossilen Quellen, meist aus petrochemischen Rohstoffen, oder aus erneuerbaren Ressourcen gewonnen werden.

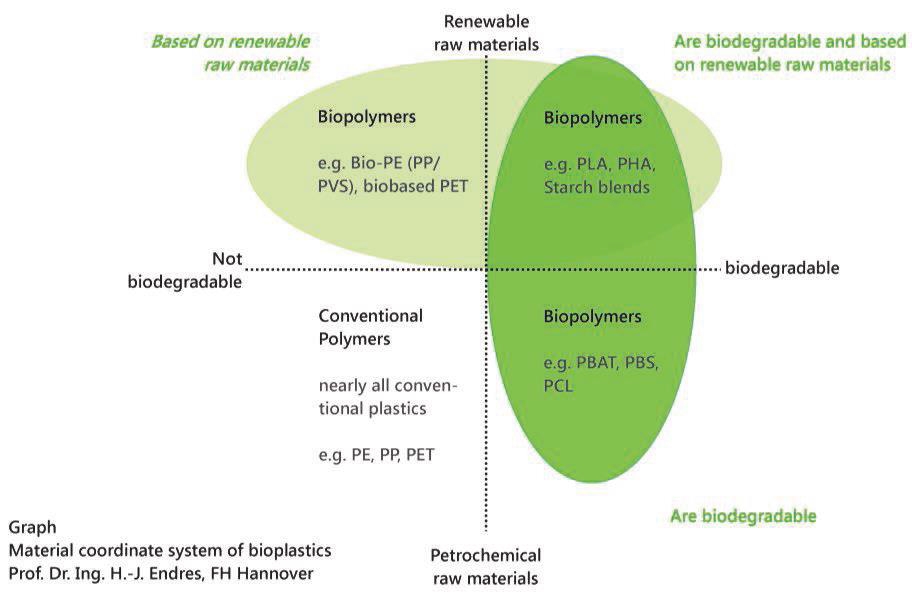

Abbildung 1 : Klassifizierung der Thermoplaste nach European Bioplastics – vier grundlegende Gruppen :

- Kunststoffe, die nicht biologisch abbaubar sind und aus petrochemischen Rohstoffen hergestellt werden – diese Kategorie umfasst klassische, d. h. herkömmliche Kunststoffe (obwohl sie nur eine Gruppe von Kunststoffen darstellen, machen sie insgesamt mehr als 90 % der weltweiten Kunststoffproduktion aus)

- biologisch abbaubare Kunststoffe aus nachwachsenden Rohstoffen – Kunststoffe, die aus Biomasse hergestellt werden und biologisch abbaubar sind

- biologisch abbaubare Kunststoffe aus fossilen Rohstoffen – Kunststoffe, die biologisch abbaubar sind, aber aus fossilen Rohstoffen hergestellt werden

- nicht biologisch abbaubare Kunststoffe aus nachwachsenden Rohstoffen – Kunststoffe aus Biomasse, die jedoch nicht biologisch abgebaut werden können

Hinweis – Achtung: Kunststoffe aus fossilen, petrochemischen Rohstoffen sind mit biologisch abbaubaren Kunststoffen nicht kompatibel; sie können nicht gemeinsam gesammelt und recycelt werden, sondern müssen voneinander getrennt und separat behandelt werden.

Biokunststoffe machten im Jahr 2021 weniger als ein Prozent der weltweit hergestellten Kunststoffmenge von mehr als 367 Millionen Tonnen aus, etwa 2,41 Millionen Tonnen. Davon wurden etwa 0,118 Millionen Tonnen Biokunststoffe  in der Automobilindustrie und der Verkehrswirtschaft eingesetzt. Die Verpackungsindustrie als größter Abnehmer von Biokunststoffprodukten verbrauchte 1,15 Millionen Tonnen, was etwa 48 % des gesamten Biokunststoffmarktes im Jahr 2021 entsprach  – siehe Plastic Europe. Im Jahr 2026 soll die Produktion von Biokunststoffen etwa 7,59 Millionen Tonnen betragen und ihr Anteil an der insgesamt produzierten Kunststoffmenge mehr als 2 % erreichen, wobei die Verpackungsindustrie erneut der größte Abnehmer sein wird.

Im Zusammenhang mit den genannten Angaben zur produzierten Menge an Biokunststoffen lässt sich die Frage stellen: Leisten Biokunststoffe einen wesentlichen Beitrag zu unserer Zukunft, oder werden sie dies künftig tun? Beziehungsweise: Warum haben Biokunststoffe, die als maßgebliche Lösung für das Kunststoffproblem (Abfall) beworben werden, die vielversprechenden Erwartungen bei Weitem nicht erfüllt? Einleitend möchte ich eine Aussage von Herrn Ramani Narayan, Professor an der School of Packaging in Michigan, USA, www.canr.msu.edu, anführen: „Die Vorstellung, dass wir etwas benutzen und wegwerfen könnten, wobei es egal ist, wohin wir es werfen, und es dann auf unbedenkliche Weise verschwindet, gibt es nicht.“ Im weiteren Text werden wir die Aussage von Professor R. Narayan am Beispiel von PET-Flaschen verdeutlichen.

Einweg-Kunststoffverpackungen aus Erdöl, in der Regel aus PET, sind die Verpackungsart, in der weltweit die meisten Getränke und Lebensmittel verkauft werden. In vielerlei Hinsicht handelt es sich um eine perfekte Verpackung – fest, leicht, vielseitig, transparent und preiswert. Sie schützt die Produkte außerordentlich gut, hält sie frisch und widersteht sogar den Säuren und dem Druck von mit CO2 versetzten Erfrischungsgetränken, ohne über Monate oder Jahre hinweg zu zerbrechen oder durchlässig zu werden.

Ein konkurrierender Biokunststoff muss die genannten Funktionen reproduzieren, nachahmen und PET aus fossilen Rohstoffen ersetzen, was nur bei einigen Produkten gelingt. Die beiden am häufigsten verwendeten Biokunststoffe sind PHA, Polyhydroxyalkanoat, das im Allgemeinen aus Zuckern hergestellt wird, die aus Algen gewonnen werden, und PLA, Polymilchsäure, die aus dem in Nutzpflanzen wie Mais oder Zuckerrohr enthaltenen Zucker hergestellt wird. Der Preis von PLA beträgt ein Zehntel des Preises von PHA, weshalb PLA häufiger eingesetzt wird, insbesondere beispielsweise in der Verpackungsindustrie. PHA wird am häufigsten als Beschichtung auf der Innenseite von Pappbechern und für medizinische Anwendungen eingesetzt.

Keiner dieser Biokunststoffe hat jedoch eine breite Verbreitung gefunden, und zwar aus einem einfachen Grund: Sie erreichen hinsichtlich Festigkeit und anderer Eigenschaften nicht das Niveau herkömmlicher Kunststoffe und sind zudem teurer. Der globale Kunststoffmarkt hat einen Wert von etwa 1,2 Billionen Dollar (Billion = 1012 = 1 000 000 000 000), und Biokunststoffe haben einen Marktanteil von etwa 9 Milliarden Dollar (Milliarde = 109 = 1 000 000 000).

Die beiden genannten Biokunststoffe – PLA, PHA – können von Mikroorganismen abgebaut werden und innerhalb relativ kurzer Zeit wieder Teil der natürlichen Umwelt werden. Dies geschieht jedoch nur dann, wenn der Biokunststoff als Abfall gesammelt und in kontrollierten und geregelten industriellen Kompostierungsanlagen bei hoher Temperatur, unter einem bestimmten Druck und in Gegenwart geeigneter Mikroorganismen kompostiert wird. Solche Anlagen gibt es nicht viele, insbesondere in Entwicklungsländern, zu denen wir uns in diesem Sinne auch selbst zählen können und in denen das Problem der Kunststoffverschmutzung am gravierendsten ist. Wenn Biokunststoffe auf Deponien landen, wie es bei vielen der Fall ist, können sie ohne ausreichend Sauerstoff für ihren Abbau Jahrhunderte überdauern und Methan, ein starkes Treibhausgas, freisetzen. Werden sie in die Umwelt geworfen, stellen sie eine ähnliche Gefahr wie PET-Kunststoff dar. Biokunststoffe können somit eine Scheinlösung sein, wenn die Möglichkeiten, sie zu sammeln und zu kompostieren, begrenzt sind. Eine gewisse Lösung bietet ihre energetische Verwertung, während die umweltgerechte Lösung darin besteht, die Menge der von uns verwendeten Einwegverpackungen zu reduzieren.

Fachleute betonen, dass die Herausforderungen im Zusammenhang mit der breiten Einführung von Biokunststoffen zeigen, wie schwierig es sein wird, die Milliarden Kunststoffflaschen zu ersetzen, die den Planeten verschmutzen. Die bisherige Entwicklung stellt nur kleine Schritte im Vergleich zur wachsenden Nachfrage nach Kunststoffverpackungen dar, insbesondere in den Entwicklungsländern, wo jährlich Milliarden Flaschen verbraucht werden. Das Recycling herkömmlicher Kunststoffflaschen ist eine enorme Herausforderung für Länder mit niedrigem und mittlerem Einkommen, von denen viele praktisch über keinerlei Recyclingsysteme verfügen. Bis zu 95 % der Kunststoffabfälle, die über Flüsse in die Weltmeere gelangen, stammen aus 10 Flüssen in Asien und Afrika. Ähnliches gilt auch für weitere Industriezweige, die auf Kunststoffprodukte nicht verzichten können.

Thermoplaste mit verminderter Entflammbarkeit

Sowohl im Zusammenhang mit den Trends zur Gewichtsreduzierung bei Personenkraftwagen als auch mit deren Sicherheit, insbesondere bei Fahrzeugen des Typs BEV, richtet sich große Aufmerksamkeit auch auf die selbstverlöschenden Eigenschaften der Kunststoffe, die beim Bau solcher Fahrzeuge eingesetzt werden. Selbstverlöschende Eigenschaften sind bei Automobilen keine neue Anforderung, gewinnen jedoch beim Einsatz von Batterieantrieben erheblich an Bedeutung, insbesondere im Hinblick auf den Brandschutz.

Bislang ist es niemandem gelungen, alle Faktoren zu klären, die bei der Verbrennung polymerbasierter Materialien auftreten. Für diese Materialien existiert kein umfassendes Verbrennungsmodell. Einige Aspekte sind klar, andere hingegen, insbesondere wenn ihre Wirkungen miteinander verknüpft sind (wie dies bei realen Bränden der Fall ist), erlauben lediglich grobe Näherungen.

Generell gilt die Feststellung, dass alle Polymere unter bestimmten Bedingungen brennbar sind. Die Brennbarkeit polymerer Werkstoffe als organische Stoffe, die bereits von Natur aus mehr oder weniger brennbar sind, ist am höchsten, wenn ihre Makromoleküle ausschließlich aus Kohlenstoff- und Wasserstoffatomen bestehen. Ihre Brennbarkeit lässt sich durch Additive verringern, doch auch deren Wirkung führt nicht zur vollständigen Beseitigung der Brennbarkeit. Zur Veranschaulichung lassen sich Verbundwerkstoffe mit einer Polymermatrix und faserförmigen, verstärkenden Füllstoffen anführen - unter den Bedingungen, die üblicherweise bei einem Brand herrschen, brennen Glasfasern nicht und tragen somit nicht zur Verbrennung des Materials bei, erhöhen jedoch zugleich das Gewicht des jeweiligen Verbundwerkstoffs. Auch die meisten anorganischen Füllstoffe brennen nicht, greifen jedoch in den Verbrennungsprozess ein und können ihn beeinflussen.

Andere Faserverstärkungen – Kohlenstofffasern, Aramidfasern, chemische (polymere) Fasern, Naturfasern, Fasern tierischen Ursprungs, Mineralfasern usw. – verringern die Dichte von Spritzgieß-Verbundwerkstoffen und brennen unter Brandbedingungen. Ihr Beitrag zur Entstehung und zum Verlauf der Verbrennung ist jedoch im Allgemeinen wesentlich geringer als der von Polymermatrizen und wird üblicherweise nicht in nennenswertem Umfang berücksichtigt.

Polymere, die im Makromolekül eine ausreichende Konzentration an flammhemmenden Elementen enthalten (Retardierung = Verzögerung, Verlangsamung, Abbremsung), brennen nach dem Entfernen der Flamme nicht weiter und sind selbstverlöschend (beispielsweise Polyvinylchlorid – PVC - und  Polytetrafluorethylen - PTFE).

Eine geringe Beständigkeit gegen Feuereinwirkung weisen Polymere auf, die zu einem brennbaren Monomer depolymerisieren (chemisch komplexe Stoffe zerfallen in einfache Bestandteile) oder sich zu brennbaren Zersetzungsprodukten abbauen, beispielsweise Polyolefine (PP), Polystyrol (PS), Polymethylmethacrylat (PMMA), Polyoxymethylen (POM), Kautschuke usw.

Die Verbrennung eines Polymers erfolgt nur an seiner Oberfläche, sodass die Verbrennungsgeschwindigkeit auch von der Größe seiner brennenden Oberfläche abhängt. Dabei bildet sich an der Oberfläche eine Verkohlungsschicht, die das Polymer von der Flamme isoliert und dadurch die Verbrennungsgeschwindigkeit verringert.

Obwohl keine objektiven Bewertungskriterien zur Verfügung stehen, um Polymere nach ihrer Beständigkeit gegen Feuereinwirkung einzustufen, gibt es eine Reihe von Methoden zur Bewertung der Brennbarkeit polymerer Werkstoffe. Im Bereich des Spritzgießens von Thermoplasten werden am häufigsten der sogenannte limitierende Sauerstoffindex – LKČ (limitierender Sauerstoffindex – LOI) sowie die Prüfverfahren der unabhängigen amerikanischen, weltweit tätigen Organisation für Sicherheitswissenschaft Underwriters Laboratories, www.ul.org – UL 94 V (vertikale Prüfanordnung) und UL 94 HB (horizontale Prüfanordnung) eingesetzt. Die genannten Prüfungen arbeiten mit einer offenen Flamme.

Der limitierende Sauerstoffindex – LOI = (O2 / ( O2 + N2 )). 100 /%/ - entspricht der Mindestkonzentration an Sauerstoff in Volumenprozent in einem Gemisch mit Stickstoff, bei der das Polymer noch brennt. Ein polymerer Werkstoff ist leicht brennbar, wenn sein LOI unter 21 Volumen-% liegt, langsam brennend bei einem LOI zwischen 21 % und 28 % und selbstverlöschend, wenn sein Sauerstoffindex über 28 Volumenprozent liegt.

UL 94 ist eine weit verbreitete Prüfung der Brennbarkeit von Kunststoffen, die misst, wie ein Kunststoffteil brennt und wie gut es die Ausbreitung von Flammen verhindert. Die Brennbarkeitsprüfung UL 94 klassifiziert Kunststoffe nach ihrer Fähigkeit, einer Entzündung zu widerstehen, bei hohen Temperaturen formstabil (zusammenhängend, unversehrt) zu bleiben und brennbare Kunststofftropfen zu bilden.

Da die tatsächlichen Brandbedingungen unvorhersehbar sind, gibt die Brennbarkeitsprüfung UL 94 ebenso wie der LOI nicht wieder, wie ein Material auf Feuer reagieren wird. Der Grenzsauerstoffindex und die Normen UL 94 bestimmen vielmehr, wie geeignet oder einsetzbar ein bestimmter thermoplastischer Spritzgießwerkstoff für einen bestimmten Zweck im Hinblick auf seine Brennbarkeit ist.

Die Brennbarkeitsbewertung UL 94 umfasst sechs Brennbarkeitsklassen; für Spritzgießgranulate beziehungsweise zur Bewertung  der daraus hergestellten Probekörper werden vier verwendet, geordnet von der am leichtesten brennbaren Klasse HB bis zur am schwersten brennbaren Klasse V-0 :

- HB – horizontale Brennprüfung, bei der die Verbrennung vor Erreichen eines Abstands von 100 mm zur Flamme erlischt

- V-2 – vertikale, senkrechte Prüfung (Anordnung des Probekörpers in senkrechter Position) - die Verbrennung erlischt innerhalb von 30 Sekunden, wobei Abtropfen und die Bildung von Tropfen am vertikalen Kunststoffprobekörper zulässig sind

- V-1 -vertikale, senkrechte Prüfung (Anordnung des Probekörpers in senkrechter Position) - die Verbrennung erlischt innerhalb von 30 Sekunden, wobei Abtropfen und die Bildung von Tropfen am vertikalen Kunststoffprobekörper an Stellen außerhalb der Flammen zulässig sind

- V-0 -vertikale, senkrechte Prüfung (Anordnung des Probekörpers in senkrechter Position) - die Verbrennung erlischt innerhalb von 10 Sekunden, wobei Abtropfen und die Bildung von Tropfen am vertikalen Kunststoffprobekörper an Stellen außerhalb der Flammen zulässig sind

Die LOI-Werte ausgewählter Polymerwerkstoffe zeigt Tabelle 1, einschließlich der Zuordnung des LOI zu UL 94 V-0.

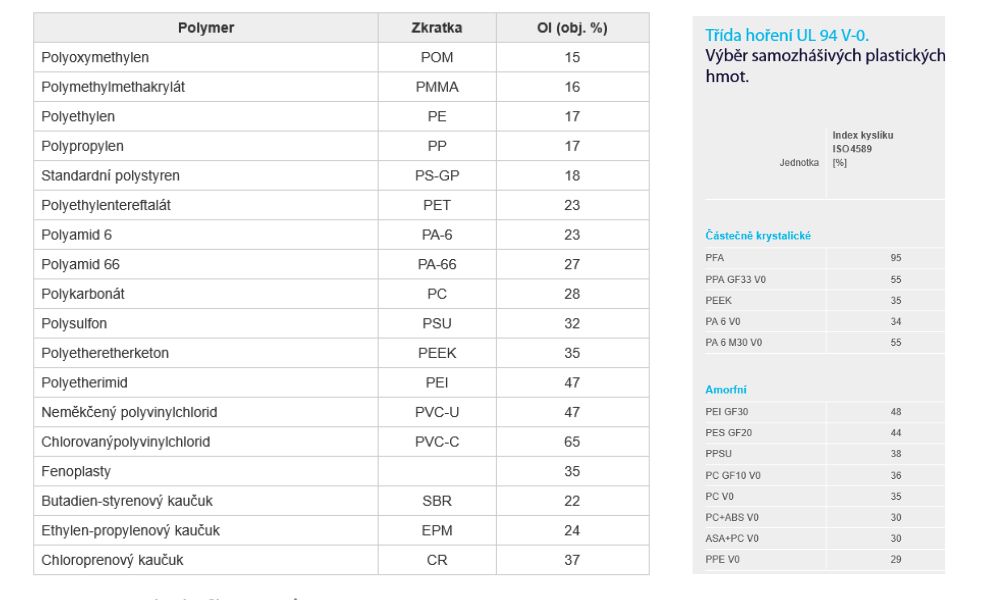

Tabelle 1 : Sauerstoffindexwerte ausgewählter Polymerwerkstoffe

Die Brennbarkeit von Polymerwerkstoffen hängt vor allem von der chemischen Struktur des Polymers und  von einigen physikalischen Faktoren ab, die die Verbrennung beeinflussen, beispielsweise der Sauerstoffmenge, der Größe der Oberfläche (Fasern und Folien brennen leichter als Polymere in Form von  Erzeugnissen mit größeren Wanddicken – die Werte für UL 94 V werden üblicherweise einschließlich der Dicke des bewerteten Probekörpers angegeben: 0,8 mm;1,6 mm;3,2 mm), usw. Ein wichtiger Faktor, der die Zersetzungs- und Verbrennungsgeschwindigkeit von Polymeren beeinflusst, ist ihre Wärmeleitfähigkeit; Polymere mit einer höheren Wärmeleitfähigkeit sind schwerer entzündlich.

Aus dem Gesagten folgt, dass wir bei ihrer Verarbeitung durch Spritzgießen durch eine Änderung der verfahrenstechnischen Prozessparameter praktisch keine Verbrennung auslösen und somit ihre Beständigkeit gegen Verbrennung weder verringern noch erhöhen können. Richtig gewählte Verarbeitungsparameter verändern weder die Zusammensetzung der Makromoleküle des jeweiligen Spritzgießwerkstoffs noch die der an sie gebundenen oder in sie eingebrachten Additive.

Durch eine ungeeignete Änderung der Spritzgießparameter können wir (zusammen mit der Konstruktion des Spritzgießwerkzeugs – dem Entlüftungssystem der Kavität) die Entstehung des Dieseleffekts beeinflussen, d. h. die Entstehung einer lokalen Stelle mit verbranntem Material; beim Auftreten des Dieseleffekts handelt es sich jedoch nicht um eine Flamme.

Zur thermischen Zersetzung, insbesondere von Additiven in Thermoplasten, kann es infolge einer langen Verweilzeit der Polymerschmelze bei Verarbeitungstemperatur im Plastifizierzylinder der Spritzgießmaschine oder im Heißkanal des Spritzgießwerkzeugs kommen. Hier handelt es sich jedoch um eine indirekte Beeinflussung der Brennbarkeit, bei der sich einzelne Komponenten des Polymers bis hin zu seinen Makromolekülen thermisch zersetzen können – jedoch nicht brennen. Es handelt sich um einen allmählichen Prozess, der bereits bei relativ niedrigen Temperaturen beginnen kann (üblicherweise über 100 °C). Die Temperaturbeständigkeit eines Polymers lässt sich nicht durch einen einzigen Temperaturwert definieren, sondern durch die Zeitspanne, während der das Polymer einer bestimmten Temperatur ausgesetzt werden kann, ohne dass sich eine bestimmte Eigenschaft, beispielsweise die Festigkeit, verändert.

Ebenso können wir das Material durch die Einwirkung hoher Scherbeanspruchung thermisch schädigen. Diese wird durch die Zusammensetzung des Spritzgießwerkstoffs, die Spritzgießparameter, insbesondere die Einspritzgeschwindigkeit und die lokale Temperatur an der jeweiligen Stelle, sowie durch den Querschnitt der Kavität (die Kavität stellt beim Füllen mit Polymerschmelze in der Praxis einen Strömungskanal dar, in dem Formelemente, Wanddickenänderungen usw. vorhanden sind, allgemein also hydraulische Widerstände, die lokal die Strömungsgeschwindigkeit der Polymerschmelze erhöhen und dadurch die Reibung und somit auch die Scherbeanspruchung steigern können) oder des Angusssystems (ungeeignet gewählte  - kleine – Kanalquerschnitte im Verhältnis zum Volumen der geförderten Polymerschmelze) an der jeweiligen Stelle des Werkzeugs beeinflusst. Auch hier handelt es sich jedoch nicht um eine Verbrennung.

Zu Beginn dieses Kapitels wurde die Verlangsamung, die Verzögerung der Verbrennung beziehungsweise die inhibierende Wirkung, die Unterdrückung und Verhinderung des Brennens, der Verbrennung infolge von Wärme und Flammen sowie der Schutz von Kunststoffbauteilen vor Entzündung und Zündung erwähnt. Flammschutzmittel oder selbstverlöschende Zusätze sind Stoffe, die die Temperaturbeständigkeit von Materialien gegenüber der Verbrennung erhöhen und dadurch die Entflammbarkeit von Thermoplasten verringern beziehungsweise herabsetzen oder die Verbrennung verlangsamen, kontrollieren und gegebenenfalls auch löschen. Ihre Wirksamkeit entfaltet sich gewöhnlich erst bei höheren Konzentrationen (5 % bis 30%  und mehr, bis zu 80 %), hängt von der flammhemmenden Wirkung des jeweiligen Stoffes ab, und daher beeinflussen diese sowohl die Verarbeitungseigenschaften (Verweilzeit der Schmelze bei Verarbeitungstemperatur, Scherbeanspruchung beim Plastifizieren, Scherbeanspruchung beim Füllen der Kavitäten der Werkzeuge mit Polymerschmelze) als auch die Gebrauchseigenschaften (üblicherweise beeinflussen sie die mechanischen Eigenschaften der Polymere negativ). Durch eine mögliche Zersetzung können sie auch das Erscheinungsbild der Spritzgussteile beeinflussen. Auch Füllstoffe anorganischen Ursprungs tragen zur Flammhemmung bei.

Eine Reihe flammhemmender Additive verhindert die Pyrolyse, die Brände verursachen kann. Die Pyrolyse ist ein Prozess, bei dem Polymermoleküle in Kohlenwasserstoffmoleküle und brennbare Gase zerfallen, die sich anschließend mit Sauerstoff verbinden, wobei exotherme chemische Reaktionen (Wärme entsteht) ablaufen. Reaktive Flammschutzadditive werden in das Polymermolekül selbst eingebaut, während aktive Additive dem Polymermaterial in der Mischung beigemischt werden. Beide Arten von Additiven, den Flammschutzmitteln, können die Entzündung in der Dampfphase (Gasphase) und der kondensierten (festen) Phase des Feuers unterdrücken.

Allgemein lässt sich sagen, dass drei Arten von Flammschutzadditiven zur Verfügung stehen:

- Radikalfänger in der Gasphase - bromierte Flammschutzmittel (BRF). BRF sind Organohalogenverbindungen, die einem thermischen Abbau unterliegen, bevor sie Chemikalien freisetzen, welche die Oxidationsreaktionen der Flammen verringern. BRF sind kostengünstig und wirken bei vielen Polymeren, doch Halogene gelten als toxisch, weshalb diese Additive in Kunststoffen verboten sind

- Endothermer Abbau - nutzt mineralische Verbindungen, die als Antazida bekannt sind (aus dem medizinischen Wörterbuch übernommen – Verbindungen, die den Säuregehalt des Mageninhalts senken), wie Aluminium- oder Magnesiumhydroxide, als Flammschutzmittel für die Dampfphase des Feuers - das Vorhandensein von gasförmigem Sauerstoff oder von Stoffen, die Sauerstoff freisetzen und dadurch den Verbrennungsprozess fördern. Diese Verbindungen zersetzen sich bei starker Hitzeeinwirkung und absorbieren die durch endotherme Reaktionen erzeugte Wärme (Energie in Form von Wärme wird verbraucht). Dadurch wird die Verbrennung gestoppt, das Material abgekühlt und die Entstehung von Flammen verhindert

- Thermische Abschirmung (Kohlenstoffbildung) - phosphorhaltige Flammschutzmittel sind halogenfreie Verbindungen, die beim Erhitzen Phosphorsäure bilden, welche den Feststoff verkohlt und eine dicke Kohlenstoffschicht erzeugt. Diese isoliert das Polymer und verlangsamt die Pyrolyse, wodurch die Freisetzung von Gasen erschwert wird, die einen Brand auslösen könnten. Phosphorhaltige Flammschutzadditive können aktiv (fähig, auf äußere Reize zu reagieren)  oder reaktiv (Fähigkeit eines chemischen Stoffes, an chemischen Reaktionen teilzunehmen) sein.

Einige Kunststoffe sind von Natur aus wärmebeständig und haben hohe Schmelzpunkte, was dazu beiträgt, ihr Entflammen zu verhindern. Diese Kunststoffe benötigen keine Flammschutzadditive, beispielsweise amorphes Polyetherimid (PEI, Schmelztemperatur 219 °C), Polybenzimidazol (PBI, Dauertemperaturbeständigkeit an Luft 343 °C), teilkristallines Polyetheretherketon (PEEK, Schmelztemperatur 371 °C), teilkristallines Polyphenylensulfid (PPS, Dauergebrauchstemperatur bis zu 240 °C), amorphes PVC (Schmelztemperatur von ca. 160 °C bis ca. 210 C), PTFE (Schmelztemperatur 327 °C),usw.

Neben einer Reihe von Vorteilen, wie beispielsweise der Eignung für eine Vielzahl von Additiven und insbesondere für die Herstellung von Verbundwerkstoffen, in denen sie, wie beispielsweise PPS, die Funktion einer Polymermatrix übernehmen – mit verstärkenden Füllstoffen (Glas-,Kohlenstofffasern), mit partikulären mineralischen Füllstoffen, modifiziert mit  Elastomeren, mit hoher chemischer Beständigkeit, mit hoher Temperaturbeständigkeit, Kriechstromfestigkeit, thermisch und elektrisch leitfähig, mit guten Gleiteigenschaften usw. –, weisen sie auch bestimmte weniger günstige Eigenschaften auf, die insbesondere auf ihre hohe Schmelztemperatur des kristallinen Anteils (über 280 °C) zurückzuführen sind – hoher Energiebedarf beim Spritzgießen - Trocknungstemperatur 130 °C, Trockenlufttrocknung für 3 bis 4 Stunden, Schmelzetemperatur 310 °C bis 330 °C, Werkzeugtemperatur 130 °C bis 150 °C.

Mit der Anforderung an den Einsatz, insbesondere bei der Konstruktion von Fahrzeugen des Typs BEV, ist auch die Forderung nach einer dauerhaften Farbgebung der mit der Batterie verbundenen Spritzgussteile (Steckverbinder,Abdeckungen und weitere Teile) eng verknüpft (im weiteren Sinne dürfen wir auch die Kunststoffteile in Ladestationen nicht vergessen) -  eine orange Durchfärbung, die der Norm zur Kennzeichnung elektrischer Leiter entsprechen und den hohen Verarbeitungstemperaturen beim Spritzgießen standhalten muss. In vielen Fällen kommen die Konstrukteure mit Verbundwerkstoffen aus, deren Matrix sowohl aus Homopolymeren oder Copolymeren von Polypropylen (PP) besteht, oder mit Polyamid-Verbundwerkstoffen, in beiden Fällen gefüllt mit mineralischen, partikulären Füllstoffen oder verstärkenden Glasfasern. Die Materialien weisen eine Brandbeständigkeit gemäß UL 94 V-0 auf.

Ende des ersten Teils.

Den zweiten Teil finden Sie hier.
Den dritten Teil finden Sie hier.
Den vierten Teil finden Sie hier.

Autor: Ing. Lubomír Zeman
