Deutliche Beschleunigung der 3D-Messung komplexer Kunststoffteile dank Hexagon

Deutliche Beschleunigung der 3D-Messung komplexer Kunststoffteile dank Hexagon
Der fortschrittliche Streifenlichtscanner SmartScan VR800 ermöglicht die schnelle und präzise Messung von Komponenten für Fahrzeugklimaanlagen und gewährleistet dadurch eine präzise Analyse, optimale Anpassungen und Montage. Lesen Sie, wie Denso Manufacturing Czech s.r.o. dank dieses Systems die 3D-Messung komplexer Kunststoffkomponenten beschleunigt hat.

Das Unternehmen Denso Manufacturing Czech s.r.o. suchte nach einer effizienteren und präziseren Methode zur Prüfung von Klimageräten (HVAC) und deren Komponenten: Wärmetauschern, Gebläsen oder Kunststoffteilen. Für das bisherige Inspektionssystem bestand kein gültiger Service-Support mehr, und im Falle einer Störung wäre es nicht möglich gewesen, Ersatzteile zu beschaffen. Dem Werk drohte somit tatsächlich der Ausfall einer zentralen Messlösung, die für die Sicherung der Produktionsqualität unerlässlich war.

Mit der Anschaffung des 3D-Scanners mit strukturiertem Licht SmartScan VR800 kann Denso Manufacturing Czech s.r.o. nun schnelle, berührungslose und hochpräzise Prüfungen durchführen, zudem an mehreren Teilen gleichzeitig. Dank dieser technologischen Innovation konnten die Prüfzeit verkürzt, die Fehlererkennung verbessert und die Flexibilität des gesamten Prozesses erhöht werden. Das Ergebnis sind eine höhere Produktqualität und die Fähigkeit, die anspruchsvollen Standards globaler Automobilkunden zu erfüllen.

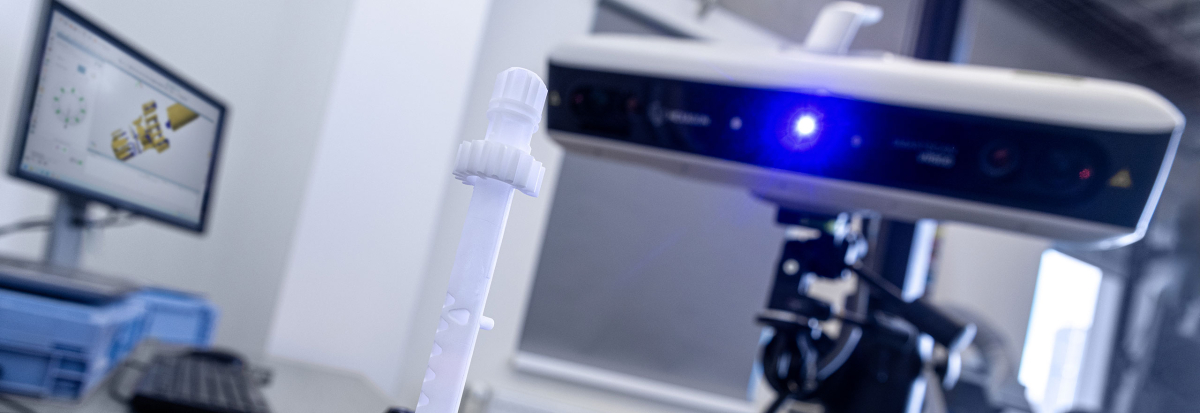

denso case study hero image 2560x880
Dank des schnellen Scannens der Teile kann das Unternehmen Denso Abweichungen frühzeitig erkennen und dadurch die Nacharbeitskosten senken.

Das Unternehmen Denso Manufacturing Czech s.r.o., eine Tochtergesellschaft der japanischen DENSO-Gruppe, wurde 2001 in der Tschechischen Republik gegründet und ist seitdem eine Stütze der Automobilindustrie. Es befindet sich im Industriegebiet in Liberec und beschäftigt 2 000 qualifizierte Fachkräfte, die sich der Herstellung hochwertiger Komponenten für die thermischen Systeme von Fahrzeugen widmen. Als einer von zwei zentralen Produktionsstandorten in der Tschechischen Republik, neben dem Unternehmen Denso Czech s.r.o. in Zruč nad Sázavou, ist das Werk in Liberec auf Temperaturregelungssysteme spezialisiert, die optimale Temperaturbedingungen für die Insassen und das Fahrzeug selbst gewährleisten.

Jedes Jahr liefert das Werk rund 2,5 Millionen Klimageräte an führende europäische und japanische Automobilhersteller, darunter beispielsweise Volkswagen Group, einschließlich Škoda Auto, BMW, Toyota, Suzuki, Ford oder Volvo. Der Qualitätsanspruch des Unternehmens spiegelt sich in strengen Prüfprozessen und im Einsatz modernster Fertigungstechnologien wider, die es ihm ermöglichen, die hohen Standards der globalen Automobilindustrie dauerhaft zu erfüllen.

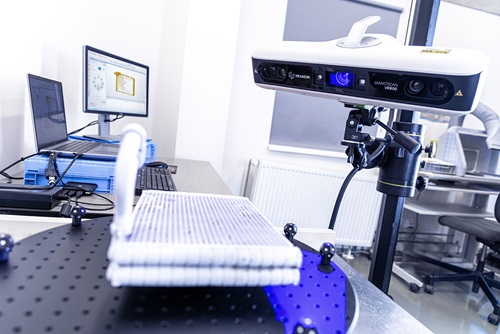

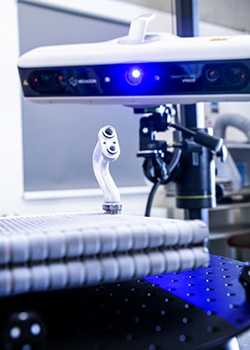

denso case study application image 03 denso case study application image 02
Scanner SmartScan VR800

Innovation mit der Unterstützung eines zuverlässigen Partners

Denso Manufacturing Czech s.r.o. pflegt bereits seit fast zwei Jahrzehnten eine enge Partnerschaft mit Hexagon und hat in dieser Zeit mehrere Lösungen von Hexagon in seine Qualitätskontrollprozesse integriert, darunter Koordinatenmessgeräte der Baureihe GLOBAL, die Messtechniksoftware PC-DMIS und den tragbaren 7-Achs-Messarm Absolute Arm.

Im Jahr 2024 modernisierte das Unternehmen seine Prüfkapazitäten, um die Grenzen des bisherigen Messsystems zu überwinden. Dieses System war beim Scannen und bei der Datenverarbeitung langsam, insbesondere bei größeren Stückzahlen. Es konnte daher mit dem hohen Tempo der Produktentwicklung und Fertigung nicht Schritt halten. Das Unternehmen suchte deshalb nach einer fortschrittlicheren Lösung und entschied sich schließlich für die neueste Generation der optischen Scantechnologie. Der neu auf den Markt gebrachte Scanner SmartScan VR800 zeichnete sich durch seine hohe Genauigkeit, Geschwindigkeit und Effizienz aus – Eigenschaften, die den stetig wachsenden Anforderungen der modernen Fertigung entsprechen.

Hexagon unterstützte den Umstieg auf das neue System mit einer praxisnahen Schulung an realen Bauteilen, sodass das Team von Denso Manufacturing Czech s.r.o. das System nahezu sofort im laufenden Betrieb einsetzen konnte. Dank vier geschulter Bediener profitiert das Werk nun von größerer Flexibilität und internem Fachwissen. Pavel Knirsch, Qualitätsmanager bei Denso Manufacturing Czech s.r.o, erklärt: „Es war wichtig sicherzustellen, dass wir uns so schnell wie möglich an das neue System anpassen und es in unserer täglichen Praxis effizient nutzen können.“

Verbesserung der Qualitätskontrolle von Kunststoffteilen durch optisches Scannen

Die Anschaffung des Scanners SmartScan VR800 hat die Prüfung von Kunststoffteilen für Klimaanlagen deutlich verbessert. Diese oft sehr komplexen und unregelmäßig geformten Teile eignen sich ideal für die optischen Scanfunktionen des SmartScan VR800, die eine detaillierte Digitalisierung der Oberfläche ermöglichen, ohne dass Messpunkte manuell angetastet werden müssen, wie es bei der taktilen Messung auf stationären Koordinatenmessgeräten der Fall ist. Der motorisch gesteuerte Zoom des Scannerobjektivs ermöglicht es, Auflösung und Messbereich vollständig über die Software einzustellen, wodurch ein manueller Wechsel der Linsen entfällt.

Besonders effektiv ist der Scanner bei der Messung von Kunststoffmaterialien, die zu Verformungen neigen. Knirsch erläutert: „Kunststoffmaterialien sind verformungsempfindlich, und genau hier spielt der Scanner seine Stärken aus. Dank des schnellen Scannens und der Möglichkeit, Farbkarten zu erstellen, erkennt er effizient Abweichungen und Formänderungen, die die Funktionalität des Bauteils beeinträchtigen könnten.“ Diese Fähigkeit ist entscheidend für die Identifizierung häufiger Fehler wie Einfallstellen, die beim Spritzgießen von Kunststoff entstehen. Sie ermöglicht damit eine präzise Analyse und fundierte Korrekturmaßnahmen.

Der Scanner wird in der Regel jeden zweiten Tag eingesetzt, abhängig vom aktuellen Bedarf der Produktion.
Der Arbeitsprozess ist so organisiert, dass die Effizienz maximiert wird: Ein Tag ist dem Scannen von Teilen, beispielsweise Komponenten für die Klappenbewegung, gewidmet, während am darauffolgenden Tag die gewonnenen Daten detailliert ausgewertet werden. Die Trennung von Scannen und Analyse ermöglicht es dem Team, effizient zu arbeiten und schnell auf die Anforderungen der Produktion zu reagieren.

Während komplette HVAC-Einheiten mit Prüfmaschinen in den Fertigungslinien kontrolliert werden, wird der Scanner SmartScan VR800 zur Prüfung einzelner Komponenten eingesetzt. „Eine Klimaanlage besteht aus einer enormen Anzahl von Teilen, von denen jedes eine bestimmte Funktion erfüllt und zugleich exakt in die Gesamtkonstruktion passen muss“, sagt Knirsch. „Das ist besonders in den frühen Phasen neuer Projekte entscheidend, wenn sich die einzelnen Teile noch in der Abstimmungsphase befinden. Viele Teile müssen angepasst werden, um eine problemlose Systemintegration sicherzustellen.“

denso case study application image 04

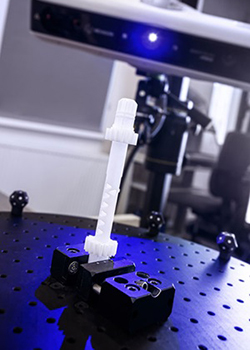

Denso setzt SmartScan VR800 für die schnelle und präzise Prüfung komplexer Teile ein. So gewährleistet das Unternehmen eine hohe Fertigungsqualität, die weltweiten Automobilstandards entspricht.

Mit dem Scansystem lassen sich mehrere Teile gleichzeitig schnell und präzise scannen, ihre Kompatibilität untereinander bewerten und bestimmen, welches Teil in welcher Richtung angepasst werden muss, damit das Endprodukt den Anforderungen des Kunden entspricht. Die gewonnenen Daten werden anschließend mit Konstrukteuren und Lieferanten geteilt, was die Zusammenarbeit bei Konstruktionsänderungen oder der Optimierung von Toleranzen erleichtert.

Erhebliche Zeitersparnis und gesteigerte Effizienz

SmartScan VR800 hat mit seinen fortschrittlichen Funktionen die Prüfprozesse bei Denso Manufacturing Czech s.r.o. deutlich verbessert und damit Zeitersparnisse und eine Steigerung der betrieblichen Effizienz ermöglicht. Antonín Kvasnička, Leiter des Qualitätsteams, erklärt: „Einer der ersten sichtbaren Vorteile des neuen Systems ist die erhebliche Zeitersparnis. VR800 bietet im Vergleich zum bisherigen System schnelleres Scannen und eine schnellere Datenverarbeitung, was besonders bei der Prüfung größerer Stückzahlen deutlich wird.“ Diese Verbesserung ermöglicht es, große Datenmengen schneller zu bearbeiten und flexibler auf die Anforderungen von Entwicklung oder Produktion zu reagieren.

Denso case study application image 06

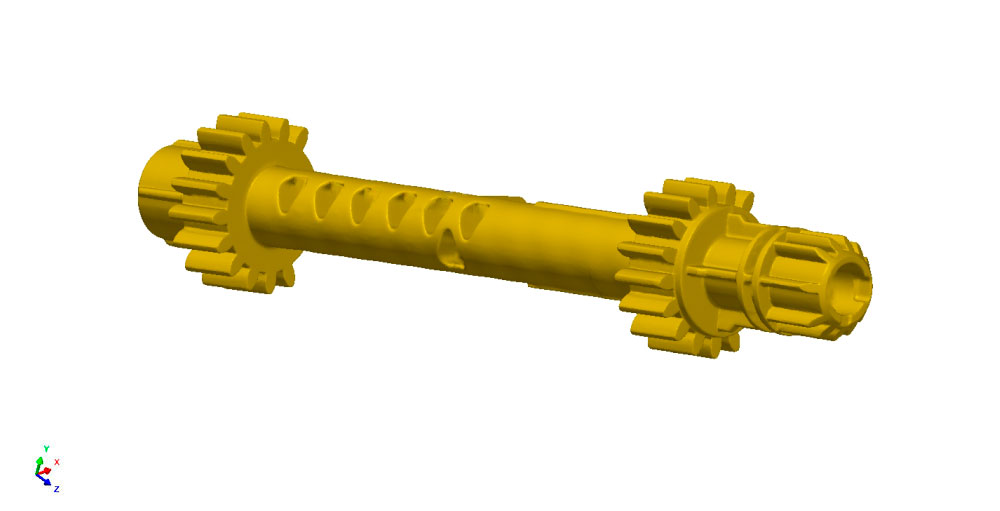

3D-Scan eines kleinen Kunststoffbauteils einer Klimaanlage.

Partnerschaft für Fortschritt

Denso Manufacturing Czech s.r.o. teilt aktiv Wissen mit anderen Niederlassungen der Gruppe, um die Messmethoden zu standardisieren. Der Einsatz von 3D-Scannen entwickelt sich zu einem gemeinsamen Ansatz, der Erwartungen, Anforderungen und technische Möglichkeiten vereinheitlicht.

Das Unternehmen blickt optimistisch in die Zukunft. Angesichts der geplanten Einführung neuer Produkte, insbesondere für Elektrofahrzeuge und Klimaanlagen der nächsten Generation, wird SmartScan VR800 ein entscheidendes Instrument sein. Das Unternehmen setzt außerdem systematisch Maßnahmen um, um bis 2030 CO₂-Neutralität zu erreichen.

Durch die Einführung innovativer Technologien und die Stärkung strategischer Partnerschaften setzt Denso Manufacturing Czech s.r.o. weiterhin Maßstäbe für Qualität und Innovation in der Automobilindustrie. Die Zusammenarbeit mit Hexagon ist ein Beispiel dafür, wie gegenseitiges Vertrauen und gemeinsame Ziele zu bemerkenswerten Fortschritten führen und sicherstellen, dass Denso bei der Herstellung von Automobilkomponenten weiterhin eine Spitzenposition einnimmt.

denso case study application image 05

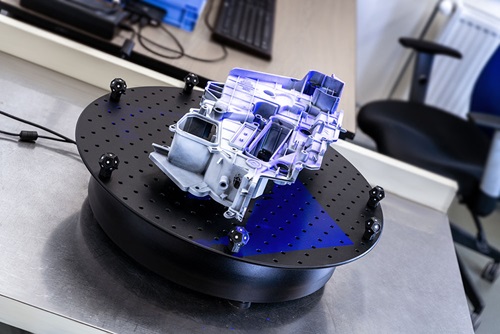

VR800 ermöglicht in Kombination mit einem Drehtisch die hochauflösende 3D-Digitalisierung von Komponenten des Kühlsystems und die präzise Erfassung feiner Details und komplexer Formen.

Streifenlichtscanner SmartScan VR800

Die Funktionen Smart Zoom und Smart Resolution des Scanners SmartScan VR800 ermöglichen die Erfassung kritischer Bereiche mit hoher Auflösung, während der Rest des Bauteils mit Standardauflösung gescannt werden kann. Durch die ausschließlich softwarebasierte Einstellung von Auflösung und Messbereich vereinfacht er den Prüfprozess erheblich.

Die zusätzliche Funktion Smart Snap nutzt vier Digitalkameras für das gleichzeitige Scannen und Erfassen von Marken. Dadurch können photogrammetrische Marken außerhalb des 3D-Scanbereichs platziert werden. So werden weniger Marken benötigt und der Messbereich wird erweitert, was den gesamten Scanprozess beschleunigt.

Softwaregesteuerte Anpassungen bieten Denso Manufacturing Czech s.r.o. Flexibilität und eine schnelle Anpassung an unterschiedliche Prüfanforderungen, ohne dass Objektive gewechselt werden müssen. Die Möglichkeit, Daten mit unterschiedlicher Auflösung in ein einziges Projekt zu integrieren, steigert die Effizienz zusätzlich. Dadurch kann das Unternehmen große Stückzahlen bearbeiten, Fertigungspläne einhalten und die strengen Qualitätsanforderungen seiner Kunden erfüllen.

Autor: Hexagon Manufacturing Intelligence Czech Republic s.r.o.
