ENGEL baut die größte Spritzgießmaschine der Welt
Mit der duo 12000 US eröffnet ENGEL neue Dimensionen der wirtschaftlichen Bauteilfertigung
Die Zweiplattenmaschine mit einer Schließkraft von 110 000 kN wurde speziell für Bauteile mit einer projizierten Fläche von mehr als 2,5 m² entwickelt und vor Kurzem bei einem Kunden in Betrieb genommen. Sie ermöglicht die wirtschaftliche Fertigung großformatiger Komponenten in einem integrierten Produktionsprozess. Durch Funktionsintegration, eine reduzierte Anzahl an Einzelteilen und einen geringeren Montageaufwand entstehen neue Möglichkeiten in der Konstruktion, im Leichtbau und im Produktdesign.
Neue Produkte erfordern neue Fertigungskonzepte. Mit Spritzgießlösungen dieser Größenordnung können Hersteller großformatige Strukturen in einem einzigen Fertigungsschritt herstellen. Das reduziert den Materialverbrauch, vereinfacht die Produktionslogistik und spart damit Zeit und Kosten. Darüber hinaus verbessert es den CO₂-Fußabdruck über den gesamten Produktlebenszyklus. ENGEL unterstützt seine Kunden damit dabei, neue Dimensionen der wirtschaftlichen Fertigung zu erschließen und innovative, nachhaltige Produktlösungen einzuführen.
Um hohe Formteilgewichte bei großflächigen Komponenten zu erreichen, ist das System mit zwei parallel arbeitenden Spritzeinheiten ausgestattet. Mit einem Schneckendurchmesser von bis zu 210 mm ermöglichen sie Schussvolumina von bis zu 65 000 cm³ und eine homogene Füllung großer Flächen.
Die Achtholmkonstruktion wurde gemeinsam mit dem Kunden als die für seine spezifischen Anforderungen am besten geeignete Lösung gewählt. Maschinen dieser Größe sind auch mit vier Holmen möglich.
|

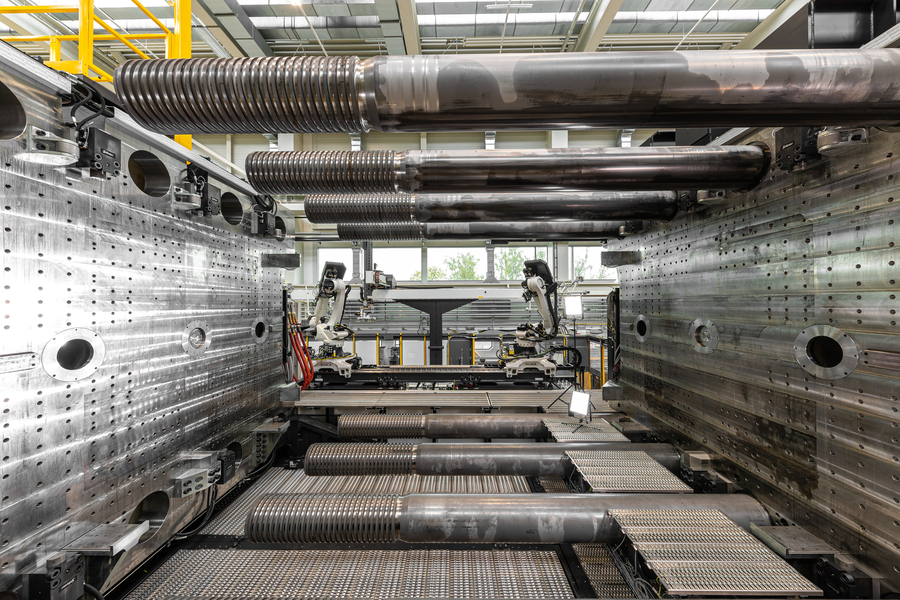

Der große Werkzeugraum ermöglicht eine flexible Automatisierung und die effiziente Fertigung komplexer großflächiger Komponenten in integrierten Produktionsprozessen. |
Die Abmessungen des Systems verdeutlichen die technische Herausforderung: Mit einer Länge von rund 24 Metern und einer Höhe von etwa 8,4 Metern zählt es zu den größten industriellen Produktionssystemen für das Spritzgießen von Kunststoffen weltweit. Das Gesamtgewicht beträgt 551 Tonnen, das maximale Werkzeuggewicht 170 Tonnen. Insgesamt wurden rund 30 Kilometer Kabel installiert. Die gesamte installierte Leistung beträgt etwa 2,4 MW bei einem Gesamtstrom von 2 900 A. Trotz dieser Dimensionen bleibt die Maschine dank des modularen Konstruktionsprinzips der Baureihe duo kompakt und spart damit wertvolle Stellfläche.
Hohe Fertigungstiefe und umfassendes Prozess-Know-how
Spritzgießlösungen dieser Größenordnung werden ausschließlich auf Basis spezifischer Kundenanforderungen entwickelt. Um sie schnell und effizient realisieren zu können, verfügt ENGEL über ein umfangreiches Baukastensystem und eine außergewöhnlich hohe Eigenfertigungstiefe.
Das eigene Großmaschinentechnikum ermöglicht Kunden umfangreiche Versuche zur Technologie- und Bauteilentwicklung. Insbesondere bei großvolumigen Komponenten spielt das Schwindungsverhalten eine entscheidende Rolle. In diesem Technikum verfügt ENGEL über die Möglichkeiten, Iterationen und Optimierungen durchzuführen, um die geforderte Bauteilqualität sicherzustellen.
Langjährige Erfahrung im Großmaschinenbau
Das Unternehmen ENGEL verfügt über jahrzehntelange Erfahrung in der Entwicklung und Realisierung von Großmaschinen. Neben den Standardgrößen der Baureihe duo wurden bereits mehrere Systeme mit einer Schließkraft von 74 400 kN erfolgreich im Markt installiert.
Ein speziell entwickeltes Maschinenkonzept ermöglicht die effiziente Konstruktion und Fertigung von Systemen dieser Größenordnung. Dank globaler Produktionsstrukturen können diese Maschinen bei Bedarf nicht nur im Großmaschinenwerk in Österreich, sondern auch regional in Asien gefertigt werden.
Trotz ihrer Dimensionen zeichnen sich die Großmaschinen durch außergewöhnliche Präzision aus. Mit Möglichkeiten wie dem Spritzprägen lassen sich Bauteilabmessungen auf wenige Hundertstelmillimeter genau definieren – ein Präzisionsniveau, das mit der Dicke eines Blattes Papier vergleichbar ist. Diese Feinfühligkeit in Verbindung mit enormer Kraft eröffnet neue Möglichkeiten im präzisen Leichtbau und bei der Funktionsintegration großformatiger Bauteile.
Gigamoulding ermöglicht neue Fahrzeugarchitekturen
In der Automobilindustrie wächst die Nachfrage nach solchen Gigamoulding-Lösungen für große Strukturbauteile. Megatrends wie Elektromobilität, autonomes Fahren, Plattformkonsolidierung und Ziele zur Reduzierung der CO₂-Emissionen treiben diese Entwicklung voran. Dank neuer Fertigungsmöglichkeiten lassen sich Anwendungen wie Batteriegehäuse, Unterbodenverkleidungen oder hybride Türinnenstrukturen neu denken. Ziel ist es, die Bauteilkosten zu senken. Diese ermöglichen Funktionsintegration, Gewichtsreduzierung und eine vereinfachte Montage. Gleichzeitig können sie zu einer steifen und sicheren Fahrzeugarchitektur beitragen, wie sie Konzepte autonomer Mobilität erfordern.
Neue Möglichkeiten im technischen Spritzgießen
Großmaschinen eröffnen auch im Bereich des technischen Spritzgießens neues Anwendungspotenzial. ENGEL hat bereits erfolgreich Maschinen mit einer Schließkraft von rund 11 000 Tonnen auf den Markt gebracht, unter anderem für Logistik- und Infrastrukturprodukte.
Dazu gehören Transportbehälter für die Entsorgung von Elektrofahrzeugbatterien, großvolumige Versickerungsschächte für das Regenwassermanagement sowie Wassertanks mit einer Formfläche von nahezu sechs Quadratmetern und Formteilgewichten von bis zu 109 kg. Gerade bei großen Wassertanks bieten Kunststoffe gegenüber Beton klare Vorteile: Die Komponenten lassen sich leichter transportieren und installieren, benötigen weniger Infrastruktur und reagieren flexibler auf Bodenbewegungen, während Betonkonstruktionen bei Bodenbewegungen reißen können. Zugleich helfen diese Systeme Kommunen und Unternehmen, sich an häufigere Starkregenereignisse und gesetzliche Anforderungen an die Wasserspeicherung anzupassen. Mithilfe von ENGEL Großmaschinen lassen sich diese Produkte zudem wirtschaftlich und in neuen Dimensionen fertigen.
Technologischer Motor für nachhaltige großformatige Strukturen
Mit der duo 12000 US stärkt ENGEL seine Position als Technologieführer im Kunststoffspritzgießen. Dieses System ist nicht nur ein Größenrekordhalter, sondern dient auch als Plattform für neue Technologien, Materialsubstitution und hochintegrierte Bauteilkonzepte. Es ermöglicht nachhaltigere Produktlösungen in den Bereichen Mobilität, Infrastruktur und Industrie und demonstriert das Potenzial des Gigamouldings für die industrielle Fertigung großformatiger Strukturen. Gleichzeitig stellt diese Maschine jedoch nicht die Grenze des technisch Machbaren dar. Auf Grundlage seiner Entwicklungs- und Fertigungserfahrung ist ENGEL in der Lage, noch größere Systeme zu realisieren, wenn entsprechende Kundenanforderungen vorliegen. Damit eröffnet das Unternehmen Kunststoffverarbeitern weitere Möglichkeiten, neue Bauteildimensionen wirtschaftlich zu fertigen und ihre Wettbewerbsfähigkeit weiter auszubauen.
-
