Neue Generation der Durchflussmessung von HB-Therm bei LUGER: Vielseitig, leistungsstark und wirtschaftlich attraktiv
HB-Therm erweitert die Baureihe Series 6 um den neuen Flow-6
Erweiterte Konfigurationsmöglichkeiten machen den Flow-6 zu einer flexiblen Lösung, die sich ideal an jede Anwendung anpassen lässt. Kunden können zwischen zwei Varianten wählen, die auf den jeweiligen Einsatzzweck und die spezifischen Anforderungen des Anwenders zugeschnitten sind.
- Durchflussmesser: Ausführung ausschließlich mit Durchflussmessung – für maximale Prozesssicherheit
- Durchflussregler: Ausführung mit Durchflussmessung und integrierter Durchflussregelung für maximale Effizienz
Darüber hinaus stehen mehrere temperaturabhängige Varianten zur Verfügung: von der besonders kostengünstigen Ausführung für Anwendungen bis 100 °C über die Ausführung bis 160 °C bis hin zur Hochtemperaturausführung für Anwendungen bis 180 °C.
|

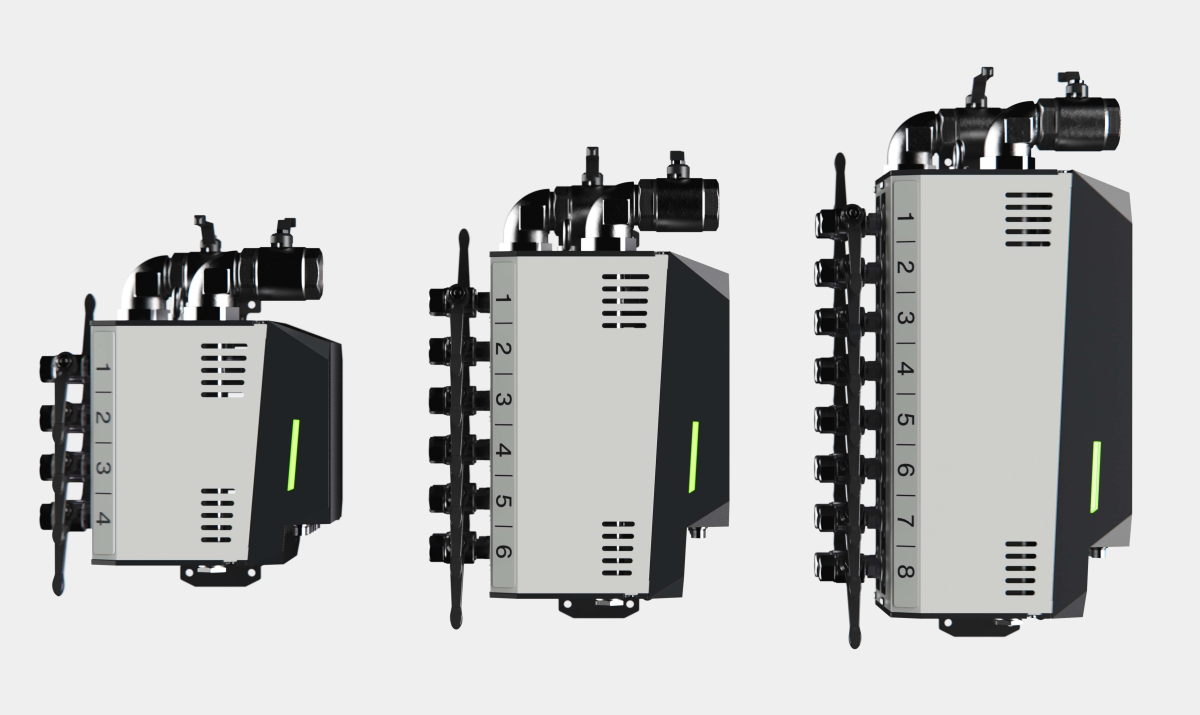

Flow-6 wird in Ausführungen mit 4, 6 und 8 externen Kreisen erhältlich sein. |
Darüber hinaus werden drei Typen mit vier, sechs oder acht Kreisen angeboten. Umfangreiche Analysen mit Kunden sowie Herstellern von Werkzeugen und Spritzgießmaschinen haben gezeigt, dass diese Kombinationen den Großteil aller Anwendungen abdecken. Damit findet jeder Anwender die passende Lösung – und profitiert zugleich von einem besonders attraktiven Preis-Leistungs-Verhältnis:
Für Anwendungen mit einer sehr hohen Anzahl externer Kreise ermöglicht die besonders kompakte Bauweise zudem, mehrere Flow-6-Geräte in der Spritzgießmaschine unterzubringen und miteinander zu verbinden, um die Anzahl der Kreise zu erweitern.
Flow-6 bietet eine breite Palette an Konfigurationsmöglichkeiten, mit denen Anwender genau die Funktionalität auswählen können, die sie tatsächlich benötigen – maximale Flexibilität kombiniert mit Wirtschaftlichkeit.
Bewährt, präzise und zuverlässig: Das Ultraschall-Messprinzip
Mit Flow-6 setzt HB-Therm auf ein intern entwickeltes Ultraschall-Messsystem – dieselbe Technologie, die sich bereits bei den Temperiergeräten Thermo-5 und Thermo-6 bewährt hat. Dieses Know-how reicht bis ins Jahr 2008 zurück, als Thermo-5 erstmals mit einer Ultraschall-Durchflussmessung ausgestattet wurde. Auf Basis dieser Erfahrung stellte HB-Therm 2021 mit dem Modell Thermo-6 seine Innovationskraft deutlich unter Beweis – verbunden mit einer lebenslangen Garantie auf die Ultraschallsensoren. Mit Flow-6 führt das Unternehmen diese Tradition nun konsequent fort: Die Garantie erstreckt sich hier ausdrücklich auf die Messstrecke, den zentralen Bestandteil jedes Durchflussmessers, wodurch Ausfälle und teure Ersatzteile über die gesamte Lebensdauer praktisch entfallen.
|

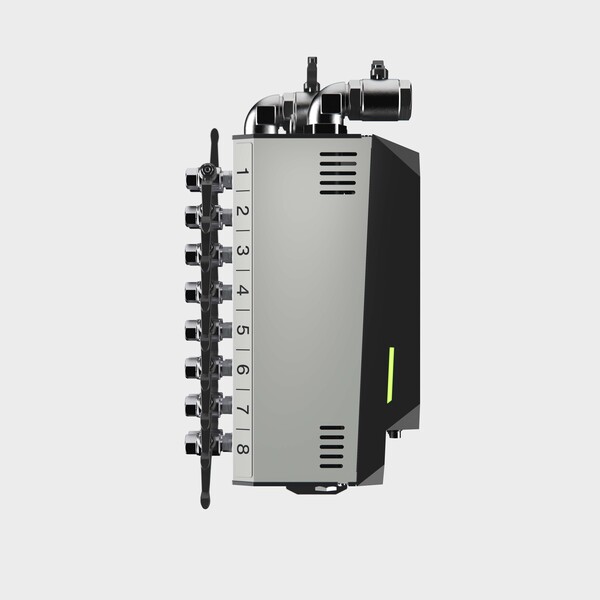

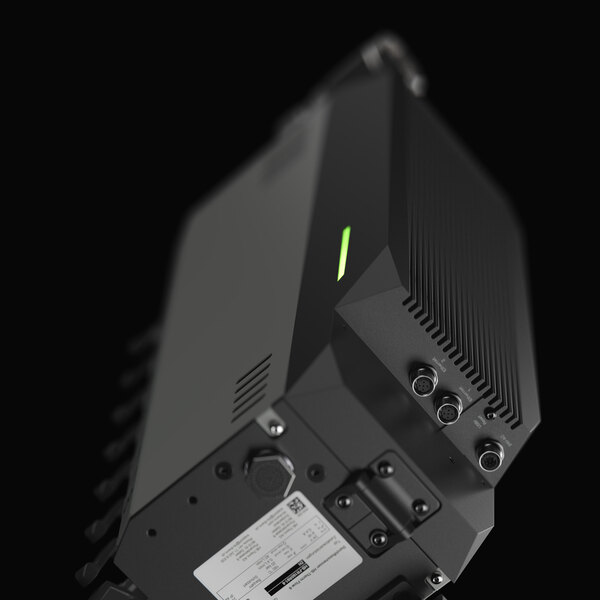

Flow-6 überzeugt durch seine kompakten Abmessungen und lässt sich leicht in die Spritzgießmaschine integrieren. |
Das Ultraschall-Messprinzip überzeugt durch höchste Präzision, eine schnelle und unmittelbare Reaktion auf Sollwertänderungen und einen außerordentlich breiten Messbereich von 0,4 l/min bis 40 l/min je Kreis. Es kann den Durchfluss in beide Richtungen messen und erkennt dadurch auch falsch angeschlossene Kreise – für maximale Prozesssicherheit.
Ein weiterer Vorteil des Ultraschall-Messprinzips ist seine Widerstandsfähigkeit: Es arbeitet ohne bewegliche Teile, ist unempfindlich gegenüber Verunreinigungen und Druckstößen – beispielsweise beim Entleeren des Werkzeugs mit Druckluft – und benötigt weder Reinigung noch Wartung. Die im Durchflussregler in jedem externen Kreis eingesetzten Servomotoren kalibrieren sich bei jedem Start automatisch.
Konstruktion und Ausführung: Robustheit trifft auf Effizienz
Flow-6 ist konsequent auf hohe Korrosionsbeständigkeit ausgelegt: Alle medienberührenden Komponenten bestehen aus Edelstahl. Präzise gefertigte Gussteile gewährleisten einen optimalen Durchfluss. Ähnlich wie beim Thermo-6 reduziert die strömungsoptimierte Konstruktion die Druckverluste in der Hydraulik auf ein Minimum und unterstützt damit den energiesparenden Betrieb der Temperiergeräte.
Optimierte Durchmesser, der Verzicht auf Verengungen und sanfte Radien statt scharfer Kanten tragen wesentlich zur Verringerung der Druckverluste bei. Dadurch lässt sich die erforderliche Pumpendrehzahl am Temperiergerät senken – das führt zu einem geringeren Energieverbrauch und weniger Verschleiß.
Gleichzeitig erreicht Flow-6 einen Messbereich bis 40 l/min und damit doppelt so viel wie sein Vorgänger Flow-5 (autonom). Dank dieses erweiterten Messbereichs und der kompakten Bauweise deckt das Gerät ein breites Anwendungsspektrum ab. Die externen Anschlüsse sind in G½ ausgeführt, die Hauptleitungen zum Temperiergerät in G1¼.
Als eigenständige, autonome Konstruktion konzipiert, lässt sich Flow-6 dank seiner äußerst kompakten Bauweise nahe am Werkzeug platzieren. Das Temperiergerät und Flow-6 sind über Leitungen mit größerem Querschnitt verbunden, während die Anschlüsse an die einzelnen Kreisläufe bewusst kurz gehalten werden – eine Lösung, die nicht nur die Kosteneffizienz deutlich erhöht, sondern auch Druck- und Wärmeverluste minimiert. Dies senkt den Energieverbrauch, erhöht die Regelgenauigkeit jedes Kreislaufs und steigert die Prozesssicherheit. Gleichzeitig wird der Materialbedarf für Schläuche reduziert, was sowohl die Kosten als auch den ökologischen Fußabdruck verringert.
Im Vergleich zum Vorgänger Flow-5 sind die Geräte zudem leichter, was die Installation deutlich erleichtert. Flow-6 lässt sich insbesondere in Spritzgießmaschinen mit begrenztem Einbauraum problemlos von Hand integrieren – ohne zusätzliche Hilfsmittel. Die Ausführung mit Durchflussmesser wiegt zwischen 10 und 16 kg (je nach vier, sechs oder acht Kreisläufen), während die Ausführung mit Durchflussregelung zwischen 12 und 19 kg wiegt.
Maximale Prozesssicherheit
Durch den Einsatz von Flow-6 wird jeder Werkzeugkreislauf kontinuierlich überwacht und dokumentiert, sodass die aufgezeichneten Daten später auch für Analysen genutzt werden können. Abweichungen werden sofort erkannt, während automatische Grenzwerte, eine kontinuierliche Datenaufzeichnung und eine gut sichtbare LED-Statusanzeige jederzeit einen schnellen Überblick über den Betriebszustand ermöglichen – auch aus der Ferne. Die Überwachungsstufe lässt sich über drei voreingestellte Modi (fein, mittel, grob) wählen oder individuell anpassen, um die Anforderungen unterschiedlicher Anwendungen optimal abzudecken.
Die geregelte Version von Flow-6 setzt auf die bewährte Proportionalventiltechnik mit linearen Schrittmotoren, die bereits seit mehr als 20 Jahren zuverlässig zur hochpräzisen Durchflussregelung jedes Kreislaufs eingesetzt wird. Dank der Parallelschaltung werden alle Kreisläufe gleichmäßig mit Temperiermedium versorgt – für homogene Temperaturen, einen höheren Gesamtdurchfluss, eine schnellere Wärmeübertragung, kürzere Zyklen und stabile Produktionsprozesse.
Die Kombination des Durchflussreglers Flow-6 mit dem Gerät Thermo-6 – insbesondere in der Baugröße 62, die durch ihr hervorragendes Preis-Leistungs-Verhältnis überzeugt und sich in vielen Anwendungen bewährt hat – reduziert dank des frequenzgeregelten Pumpenantriebs den Bedarf an Temperiergeräten bei gleicher Medientemperatur erheblich. Průtok-6 ermöglicht somit, die Anzahl der im Produktionsbetrieb eingesetzten Temperiergeräte zu reduzieren – vorausgesetzt, die Prozessleistung ist ausreichend – und verbindet zugleich maximale Prozesssicherheit, Effizienz und Wirtschaftlichkeit, selbst unter anspruchsvollsten Produktionsbedingungen.
Intuitive Bedienung und effiziente Steuerung
Flow-6 lässt sich problemlos in übergeordnete Systeme integrieren – auf der Ebene der Temperiergeräte über Thermo-6 oder Gate-6 ebenso wie direkt an Spritzgießmaschinen. Dank der eigenständigen Bedienung über Gate-6, das über ein Display verfügt und sich mithilfe einer Halterung oder eines Magneten flexibel platzieren lässt, arbeiten die Flow-6 völlig unabhängig.
Gate-6 bietet wahlweise eine grafische Ansicht oder einen Textmodus. Die Kommunikation erfolgt standardmäßig über OPC UA, alternativ mit Gate-6 auch über DIGITAL, CAN oder Profibus-DP. Die intelligente Bedienerunterstützung passt die Betriebsart automatisch an den optimalen Betriebspunkt an (Delta T, Durchfluss usw.), sodass sich auch komplexe Prozesse einfach einstellen lassen. Der Durchfluss in den einzelnen Kreisläufen lässt sich individuell steuern, was eine nachhaltige, energiesparende und zuverlässige Produktion unterstützt.
|
Für die reibungslose Integration in übergeordnete Systeme nutzt Flow6 die Schnittstelle OPC UA. Weitere Schnittstellen wie CAN oder DIGITAL sind über Gate6 verfügbar. |
Die intuitive Bedienung basiert auf dem bekannten Bedienkonzept von Thermo-6, sodass kein neues Bedienkonzept erlernt werden muss. Dank der intelligenten Bedienung lassen sich Einstellungen durch einfaches Tippen und Wischen anpassen, unterstützt durch ein integriertes Hilfesystem mit kontextbezogenen Kurzinformationen. Darüber hinaus steht eine erweiterte Online-Hilfe in der jeweiligen Landessprache zur Verfügung, die über einen QR-Code aktiviert wird und direkt zur Wissensplattform HB Therm "Knowledge" führt.
Kompatibilität und vielseitige Integration
Die aktive Kommunikation zwischen dem Temperiergerät und Flow-6 ist besonders bei der Ausführung mit Durchflussregelung wichtig, da die Pumpen mit frequenzgeregeltem Antrieb die Wassermenge genau an die Anforderungen von Flow6 anpassen müssen, um eine prozesssichere und energiesparende Temperierung zu gewährleisten.
Flow6 arbeiten unabhängig vom angeschlossenen Temperiergerät. Allerdings muss zwischen dem Einsatz von Thermo6-Geräten und Geräten anderer Hersteller unterschieden werden, da sich Aufbau und Funktionen geringfügig unterscheiden.
Flow6 lässt sich dank der optimalen Abstimmung vollständig mit den Temperiergeräten Thermo 6 integrieren. Auf diese Weise arbeiten beide Systeme nahtlos zusammen, wodurch die Steuerung und Regelung des Durchflusses in allen Kreisläufen besonders effizient und präzise erfolgt.
Beim Einsatz anderer Temperiergeräte erfolgen die Datenübertragung und die Steuerung der einzelnen Kreisläufe über die Spritzgießmaschine, die in diesem Fall als übergeordnetes Gerät beide Geräte überwacht, verwaltet und steuert. Das Temperiergerät und der Durchflussmesser übertragen ihre Daten unabhängig voneinander, während die Spritzgießmaschine aus diesen Informationen Steuerbefehle ableitet und zurücksendet.
Digital vernetzt
Mit dem Modell Series 6 hat HB Therm die digitale Vernetzung in der Temperiertechnik auf ein neues Niveau gehoben. Gate6 und e-kokpit bieten Anwendern kostenlosen Zugang zu einer breiten Palette digitaler Dienste – von der Datenerfassung und -auswertung über Fernzugriff und Fernsteuerung bis hin zum direkten Zugriff auf den digitalen Zwilling mit allen relevanten Informationen.
|

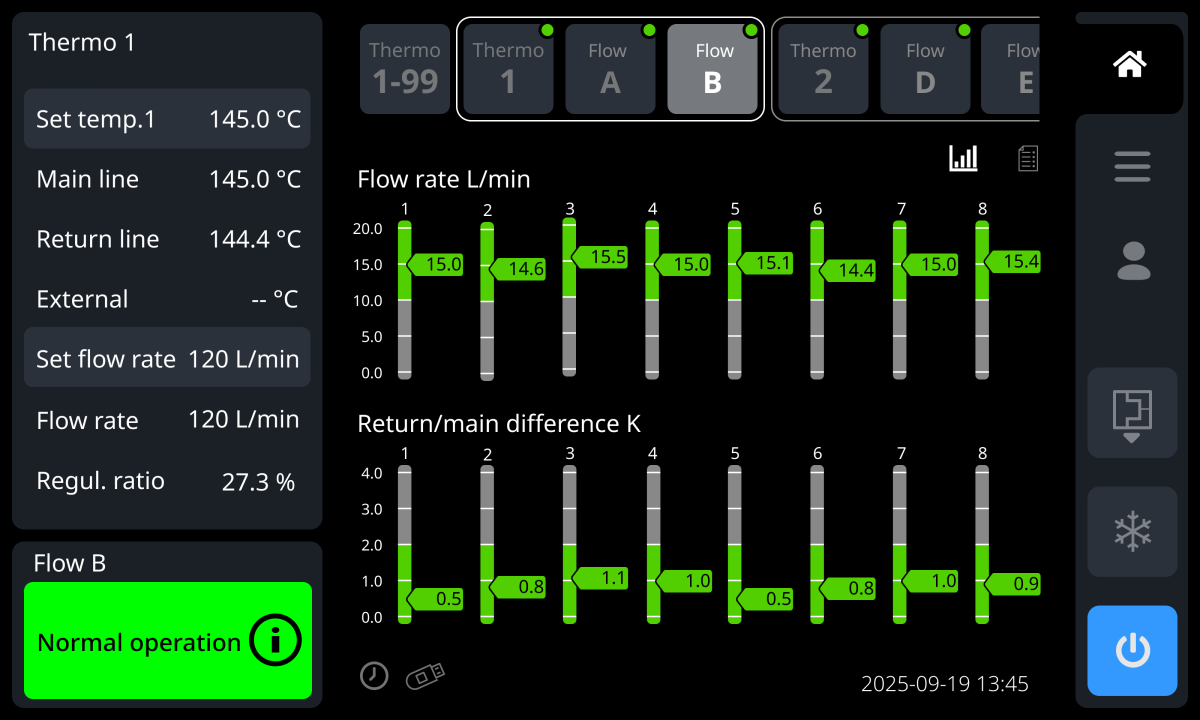

Alle Werte werden auf dem 7-Zoll-IPS-Touchscreen von Gate-6 angezeigt. Die Anzeige lässt sich wahlweise auf Grafik oder Text einstellen, unterstützt durch eine intuitive Bedienung |
Diese digitalen Möglichkeiten stehen nun auch für Flow6 zur Verfügung. Anwender profitieren von denselben Funktionen wie bei Thermo6-Geräten: komfortable Fernbedienung, Analyse historischer Daten und umfassende Transparenz im gesamten Prozess.
HB Therm legt großen Wert auf Sicherheit und Vertraulichkeit: Der Zugriff wird nur mit ausdrücklicher Freigabe gewährt und erfüllt höchste Sicherheitsstandards zum Schutz sensibler Daten.
Verfügbarkeit von Flow-6
Die Geräte zur Durchflussmessung werden ab Juni 2026 in verschiedenen Ausführungen verfügbar sein, wobei die Versionen mit der Möglichkeit zur Durchflussregelung im Januar 2027 folgen. Dank der hohen Fertigungstiefe und des hohen Automatisierungsgrads sowie der langjährigen Erfahrung in Entwicklung und Fertigung bieten die Flow-6 eine wirtschaftlich attraktive Lösung. Sie verbinden hohe Funktionalität und Qualität mit einem sehr attraktiven Preis-Leistungs-Verhältnis – unterstützt durch eine lebenslange Garantie auf alle Prüfteile.
Fazit
Im Vergleich zur Reihenschaltung, bei der die letzten Kreisläufe weniger gekühlt oder beheizt werden und längere Leitungen höhere Druckverluste verursachen, gewährleistet die Parallelschaltung gleichmäßige Bedingungen im gesamten Werkzeug.
Der Durchflussmesser Flow6 erhöht die Sicherheit und Transparenz, indem er jeden Werkzeugkreislauf kontinuierlich überwacht und Abweichungen sofort erkennt und dokumentiert. Diese vollständige Rückverfolgbarkeit und frühzeitige Fehlererkennung ermöglichen eine zuverlässige Prozessführung – auch bei komplexen oder validierten Anwendungen.
Die geregelte Version von Flow-6 ermöglicht es, jeden Kreislauf individuell auf den optimalen Durchfluss oder die gewünschte Temperaturdifferenz einzustellen. Dank der bewährten Proportionalventiltechnik von HB-Therm mit linearen Schrittmotoren sind gleichmäßige Temperaturen, stabile Prozesse und eine konstante Wärmeübertragung gewährleistet. Anfängliche Abweichungen werden automatisch korrigiert, die Zyklen werden verkürzt und der Bedienaufwand wird reduziert.
Zusammenfassend gewährleistet die Parallelschaltung der Kreisläufe in Verbindung mit Flow6 maximale Transparenz, Prozesssicherheit und Kosteneffizienz – und sichert damit effiziente und langfristige Produktionsprozesse.
-
