Neue viper-Generation von ENGEL erhöht die Flexibilität von Linearrobotern und senkt die Investitionskosten
ENGEL viper-Linearroboter für Spritzgießmaschinen

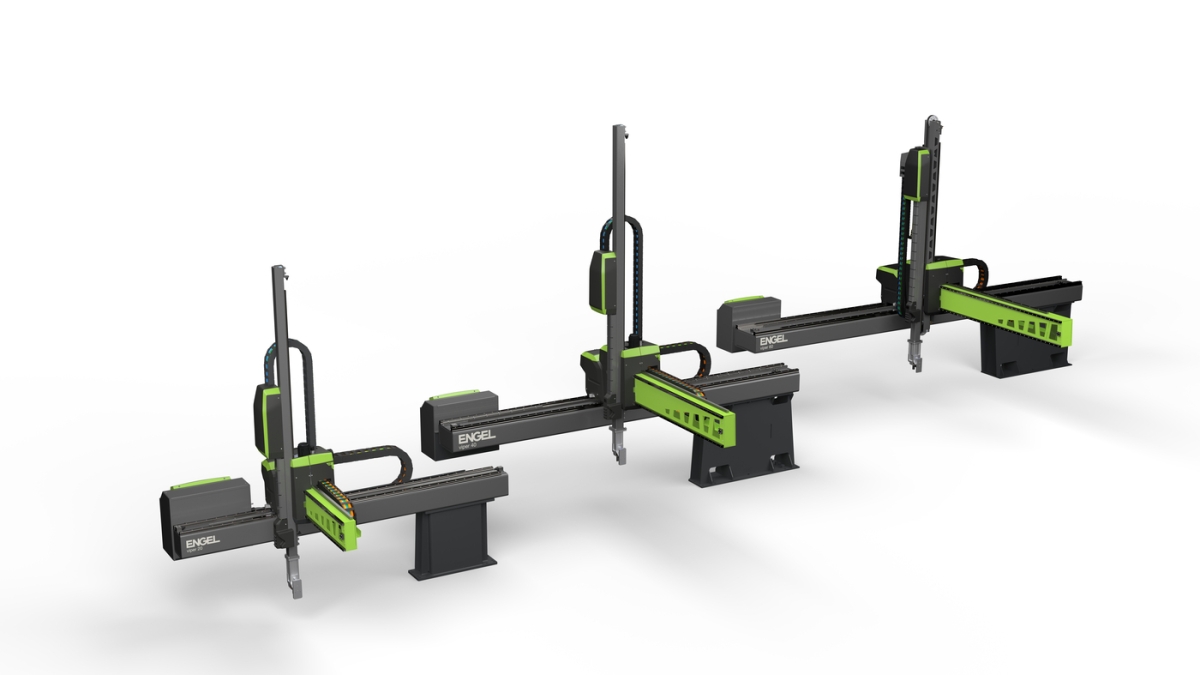

Flexibilität ist seit vielen Jahren ein fester Bestandteil des Konzepts der viper-Baureihe. Sie deckt Spritzgießmaschinen mit einer Schließkraft von 30 bis 5 500 Tonnen ab, lässt sich mit verschiedenen Greiferlösungen ausstatten und wird vollständig über die Maschinensteuerung CC300 bedient. Die neue Generation geht bei den mittleren Baugrößen noch einen Schritt weiter. Bisher waren die tragenden Bauteile des Linearroboters fest an eine bestimmte Baugröße gebunden. Wer für eine Anwendung eine größere Reichweite benötigte, musste auf die nächstgrößere Klasse zurückgreifen, auch wenn das höhere maximale Teilegewicht dieser Klasse gar nicht erforderlich war. Im neuen modularen Baukastensystem lassen sich diese Klassen über die Klassen 20, 40 und 60 hinweg kombinieren.
Ein konkretes Beispiel: Anwendungen mit Teilegewichten bis etwa 20 Kilogramm, die bisher aufgrund der erforderlichen Reichweite nur mit einem viper 40 (maximales Teilegewicht 40 Kilogramm) realisierbar waren, lassen sich künftig auch mit einem viper 20 umsetzen. Die Grundlage dafür bilden längere Verfahrwege von bis zu zwei Metern und leichtere Komponenten aus Aluminiumguss an den zentralen Verbindungsstellen. Für Verarbeiter bedeutet dies eine geringere bewegte Masse des Roboters, mehr Freiheit bei der Anlagenplanung und niedrigere Investitionskosten.
Leichtere Handachsen und weniger Verkabelung für einen einfacheren Betrieb

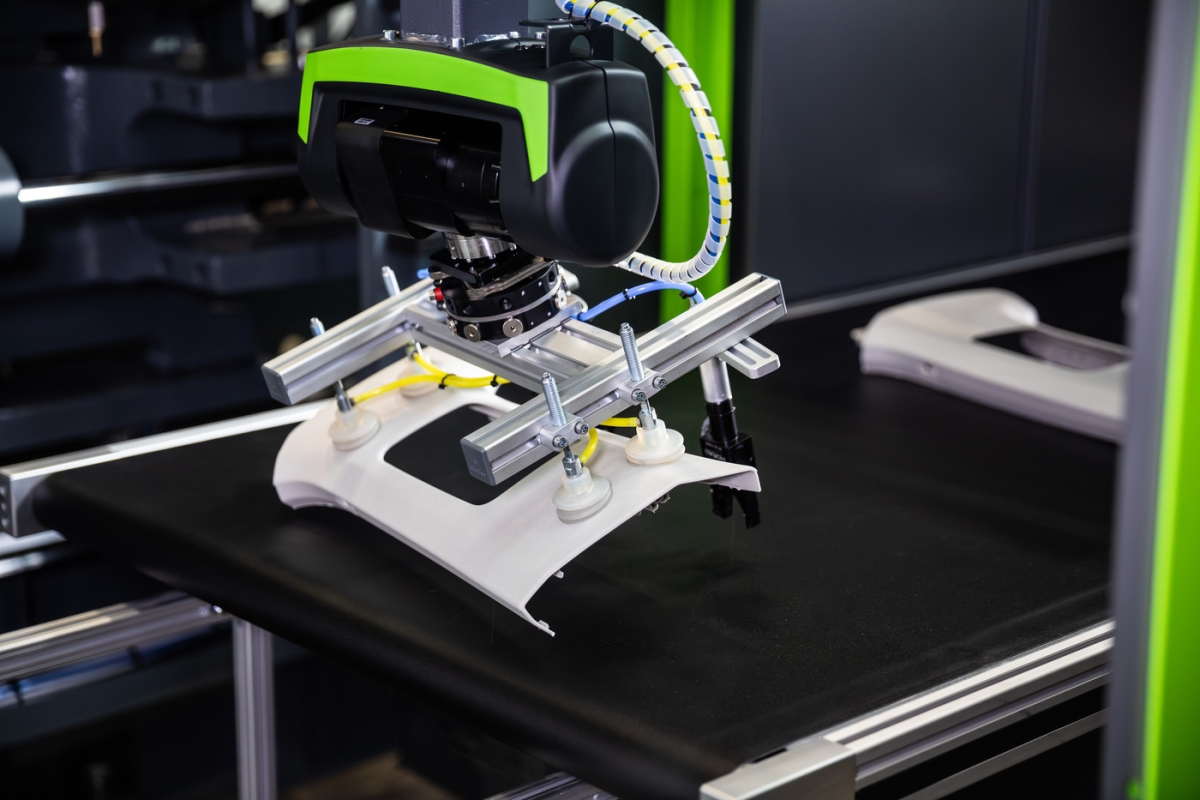

Ein zweiter Schwerpunkt ist die Antriebstechnik der Handachsen, also der beweglichen Glieder direkt am Greifer. ENGEL hat außerdem zwei neue kombinierte Handachsen entwickelt, die jeweils mit einem einzigen Modell den Einsatzbereich zweier bisheriger Baugrößen abdecken. Das Eigengewicht der neuen kombinierten Achsen wurde je nach Ausführung im Vergleich zu den bisherigen Baugrößen halbiert. Diese Gewichtseinsparung steht zusätzlich für das Gewicht von Teilen und Greifer zur Verfügung.
Dank der 48-Volt-Versorgung entfallen drei geschirmte Versorgungskabel mit einer Länge von 15 Metern zwischen Schaltschrank und Roboter. Weniger Kabel bedeuten einen geringeren Montage- und Wartungsaufwand sowie eine geringere Störanfälligkeit im Betrieb. Bei den größeren Baugrößen viper 90 und 120 hält ENGEL bewusst am bisherigen Hochspannungskonzept fest, da sich die 48-Volt-Lösung hier für die Anwender wirtschaftlich nicht rechnet.
Roboter mit geringerem Energieverbrauch
Auf der Steuerungsseite arbeitet die aktive Schwingungsdämpfung iQ vibration control nun im gesamten Arbeitsraum und nicht nur bei langen Bewegungen. Dies verkürzt die Beruhigungszeit am Ende der Bewegung um etwa 10 Prozent. Die erweiterte Bewegungsplanung ermöglicht zudem anspruchsvollere Entnahmen von Formteilen aus dem Werkzeug. Die für eine Entnahme benötigte Zeit verkürzt sich dadurch um etwa 18 Prozent. Der jährliche Energieverbrauch der genannten Baugrößen sinkt um etwa 38 Prozent. Darüber hinaus erfüllt die neue Generation die Anforderungen der bevorstehenden Aktualisierung der internationalen Norm für Robotersicherheit ISO 10218:2025, die ab März 2027 für alle Hersteller verbindlich wird. ENGEL setzt sie mit der neuen viper-Baureihe bereits einen Monat früher um. Für die Anwender bedeutet dies Rechtssicherheit ohne eigenen zusätzlichen Aufwand und eine einfachere Integration in bestehende Sicherheitskonzepte.
-
