DESMA, globaler Partner in der Elastomerverarbeitung, präsentiert: Beidseitiges Spritzgießen mit DESMA SEALMASTER 450+ DUO

DESMA, globaler Partner in der Elastomerverarbeitung, präsentiert: Beidseitiges Spritzgießen mit DESMA SEALMASTER 450+ DUO
Auf Basis der neuesten Maschinengeneration SEALMASTER+ hat DESMA eine neue Sondermaschine für das beidseitige Spritzgießen geliefert. Mit der DESMA SEALMASTER 450+ DUO kann sowohl von der beweglichen Seite als auch von der standardmäßigen Einspritzseite eingespritzt werden.

Innovative Lösung für das 2K-Spritzgießen

Durch die modular integrierte zweite Spritzeinheit zwischen dem Schließzylinder und der beweglichen Werkzeugaufspannplatte wird über einen 90°-Winkel eine zusätzliche Einspritzung in der Plattenmitte realisiert. Die Düse der vertikal angeordneten Spritzeinheit FIFO C bleibt dauerhaft an das Werkzeug oder den Kaltkanal angepresst, sodass keine Materialaustritte durch das Zurückziehen der Düse zu befürchten sind. Andere 2K-Konzepte bei Horizontalmaschinen weisen diesen Nachteil auf, da die Düse vor dem Öffnen der Schließeinheit zurückgezogen werden muss. Dieser Nachteil lässt sich nur mit zwei nebeneinander angeordneten Spritzeinheiten FIFO C auf derselben Seite umgehen. Der Nachteil dabei ist jedoch, dass die Herstellung von Hohlkörpern oder Verbundwerkstoffen nicht möglich ist.

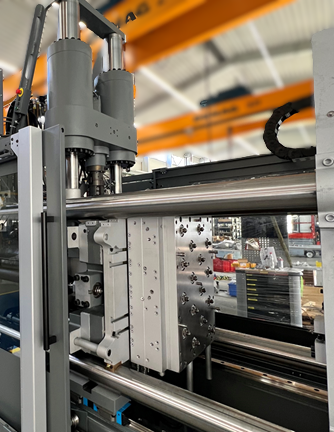

DESMA-2K-Kunststoffspritzgießen
Anordnung der beweglichen DESMA FIFO C 90° auf der Schließseite/beweglichen Seite.

Mit dieser beidseitigen Anordnung der Spritzeinheiten können auf der linken Seite (Schließseite) und auf der rechten Seite (standardmäßige Einspritzseite) separate Kaltkanalsysteme installiert werden. Dank der in die Maschine integrierten Verschiebesysteme können kalte Kühlplatten ein- und ausgefahren werden, um die Herstellung von Hohlkörpern oder die zweistufige Herstellung kombinierter Gummi/Gummi-Produkte zu realisieren. Für die Serienfertigung großvolumiger Produkte ist auch eine vierstufige Produktion möglich.

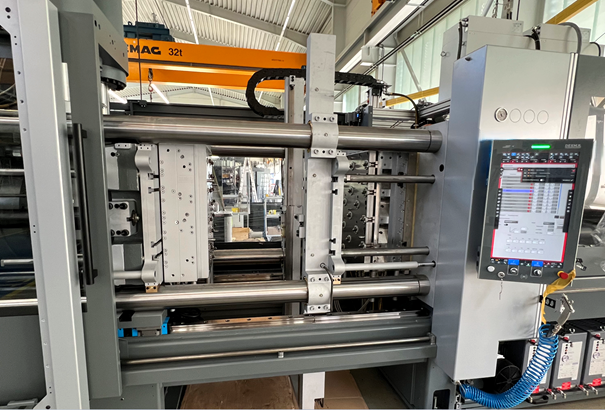

DESMA-2K-Kunststoffspritzgießen
Links und rechts eingebaute DESMA-Kaltkanalsysteme mit 16 Düsen FlowControl und integrierte Plattenverschiebung zum möglichen Einlegen von Teilen oder Entnehmen von Produkten oder als Kühlplattenverschiebung.

Beide Spritzeinheiten sind vollständig unabhängig voneinander und können mit unterschiedlichen Einstellparametern und unterschiedlichen Compounds betrieben werden.

Auf der beweglichen Seite bewegt sich die gesamte Spritzeinheit mit dem Öffnungshub und wird daher entweder mit einem Rollenhalter für Gummicompounds oder mit einer beweglichen Plattform angeboten.

Dank der vertikal angeordneten Spritzeinheit bleiben alle Seiten der Maschine frei zugänglich, was auch eine nachträgliche Integration von Automatisierungssystemen auf der Maschinenrückseite ohne Hindernisse ermöglicht. Die standardmäßige Bedienseite bleibt somit vollständig zugänglich.

Präziseres Elastomerspritzgießen dank neuer Schließeinheit

Das Grundkonzept dieser neuen Maschine basiert auf der aktuellen Generation der Horizontalmaschinen, unter anderem mit einem Schubladensystem für Temperiergeräte und einer vollständig neu entwickelten Schließeinheit mit präzisen Führungen. Mit der neuen Schließeinheit lassen sich sehr große Öffnungshübe realisieren, die für eine Produktion auf mehreren Ebenen oder für integrierte Übergabeprozesse auf eine andere Werkzeugebene oder integrierte nachfolgende Einspritzprozesse erforderlich sein können.

In allen Modellen der Baureihe SEALMASTER+ kommt die neue Prozessvisualisierung DRC 2035 TBM zum Einsatz. Diese neue Visualisierung bietet ein hochdynamisches System, was sich in einer nochmals deutlich verbesserten Bedienung zeigt.

Darüber hinaus ist standardmäßig auch die Anmeldung des Bedienpersonals über RFID möglich. RFID-Chips können mithilfe einer integrierten Funktion erstellt werden.

Diese DESMA SEALMASTER 450+ DUO mit einer Schließkraft von 4500 kN ist mit verschiedenen Einspritzvolumina und selbstverständlich auch mit Hochdruck-Spritzeinheiten bis 3500 bar erhältlich. Zusätzliche Optionen für Anwendungen mit Fest- und Flüssigsilikon stehen ebenfalls zur Verfügung.

Weitere Informationen erhalten Sie unter sales@desma.biz.

Autor: Klöckner DESMA Elastomertechnik GmbH
