Maßanfertigung repräsentativer Trophäen für Škoda Auto mittels detailgetreuem 3D-Druck von cotu s.r.o.
Die Maßanfertigung repräsentativer Objekte für globale Marken stellt hohe Anforderungen nicht nur an die Optik, sondern vor allem an die technische Verarbeitungsqualität, die Reproduzierbarkeit der Fertigung und die langfristige Stabilität der Konstruktion. Genau ein solches Projekt realisierte das Unternehmen cotu® für die Agentur UGO! Media, die die Herstellung von Trophäen für ihren Kunden – das Unternehmen Škoda Auto – betreute.
Projektaufgabe
Ziel des Projekts war es, originelle und repräsentative Trophäen für die Gewinner der einzelnen Kategorien im Rahmen der internen Auszeichnungen von Škoda Auto zu fertigen. Die Trophäen sollten die Unternehmensfarben der Marke (Emerald green und Electric green) aufgreifen, einen luxuriösen Eindruck vermitteln und konstruktiv für die Serienfertigung mit der Möglichkeit einer einfachen Personalisierung ausgelegt sein.
Der Kunde lieferte eine Zeichnung und einen Designentwurf, auf deren Grundlage cotu® Folgendes übernahm:
- die vollständige 3D-Modellierung,
- die Ausarbeitung des Fertigungsverfahrens,
- die Optimierung der Konstruktion hinsichtlich Stabilität und Vereinfachung der wiederholten Fertigung,
- die abschließende Fertigung und Montage.
Zum Auftrag gehörte auch eine für den ausländischen Markt bestimmte Variante, die sich in der Farbgestaltung unterschied.
Technische und fertigungstechnische Ziele
Das wichtigste technische und fertigungstechnische Ziel des Projekts war die Entwicklung von Trophäen, die den Premiumstandards eines globalen Automobilherstellers entsprechen, sowohl hinsichtlich der Optik als auch der Verarbeitungsqualität. Eine zentrale Anforderung war eine hohe Oberflächenqualität ohne sichtbare Spuren des Fertigungsprozesses, selbst bei genauer Betrachtung des fertigen Produkts.
Die konstruktive Lösung musste zugleich eine ausreichende mechanische Stabilität auch bei geneigter Geometrie des Trophäenkörpers gewährleisten, die erhöhte Anforderungen an die Gewichtsverteilung und Ausgewogenheit des Gesamtobjekts stellt. Ein wichtiger Aspekt war auch die Auslegung des Entwurfs für die Serienfertigung mit minimalen Unterschieden zwischen den einzelnen Exemplaren, um langfristig eine gleichbleibende Qualität sicherzustellen.

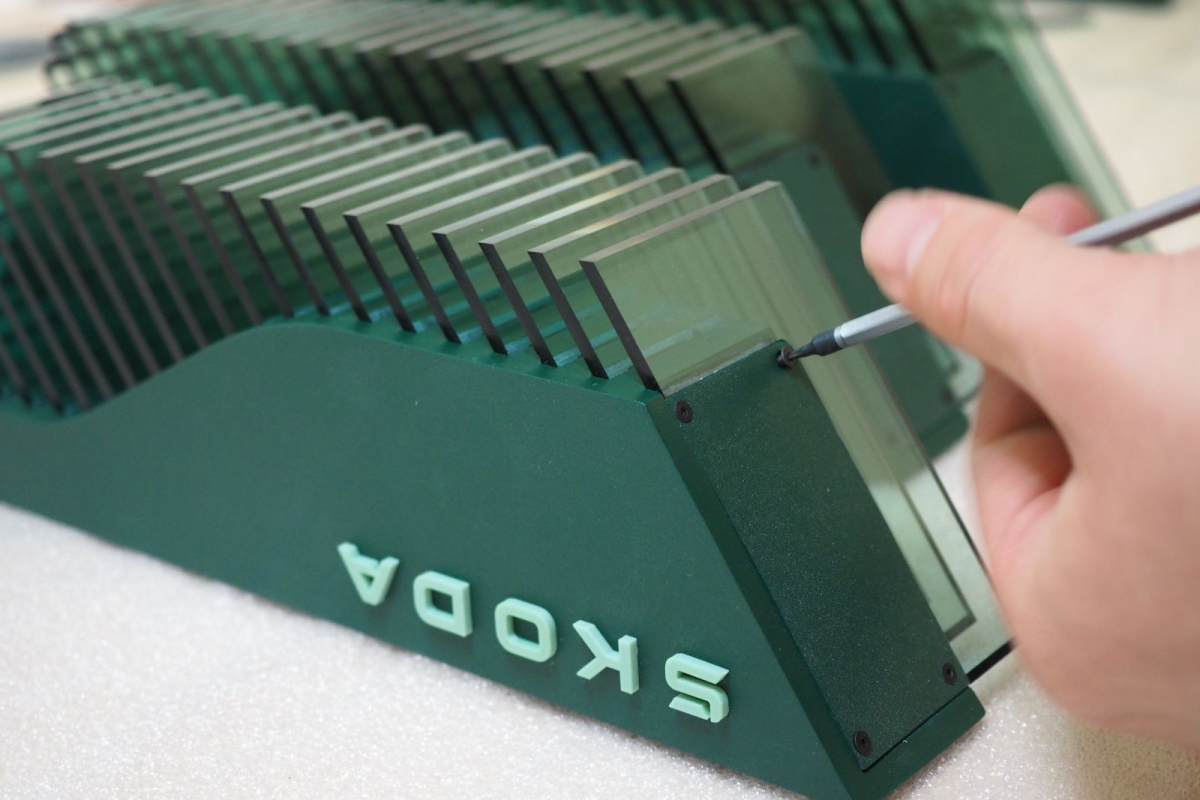

Teil der konstruktiven Optimierung war auch die Befestigung der Plexiglasplättchen. Wir entwickelten ein mechanisches Einrastsystem, das Kleben oder nachträgliches Ausrichten bei der Montage überflüssig macht. Jedes Plättchen ist mit einer gefrästen Nut versehen, während im Trophäenkörper ein präzises Gegenstück in Form eines Vorsprungs integriert ist. Durch diese Kombination wird das Plättchen in eine genau definierte Position eingeschoben und im gewünschten Winkel sicher gehalten.
Das Ergebnis sind eine hohe Positioniergenauigkeit, eine deutliche Vereinfachung der Montage und eine Senkung der Fertigungskosten bei gleichzeitiger Wahrung höchster optischer und konstruktiver Qualität jedes einzelnen Exemplars.
Zur Aufgabenstellung gehörte auch, bei den Plexiglaselementen eine glasähnliche Optik zu erzielen. Der Gesamteindruck der Trophäen durfte daher weder leicht noch kunststoffartig wirken, sondern sollte im Gegenteil massiv und hochwertig sein, im Einklang mit dem Charakter der Auszeichnung.
Eingesetzte Technologien und Materialien
Technologien
- 3D-Drucker Phrozen MEGA 8K V2 – Herstellung des Trophäenkörpers und des Logos

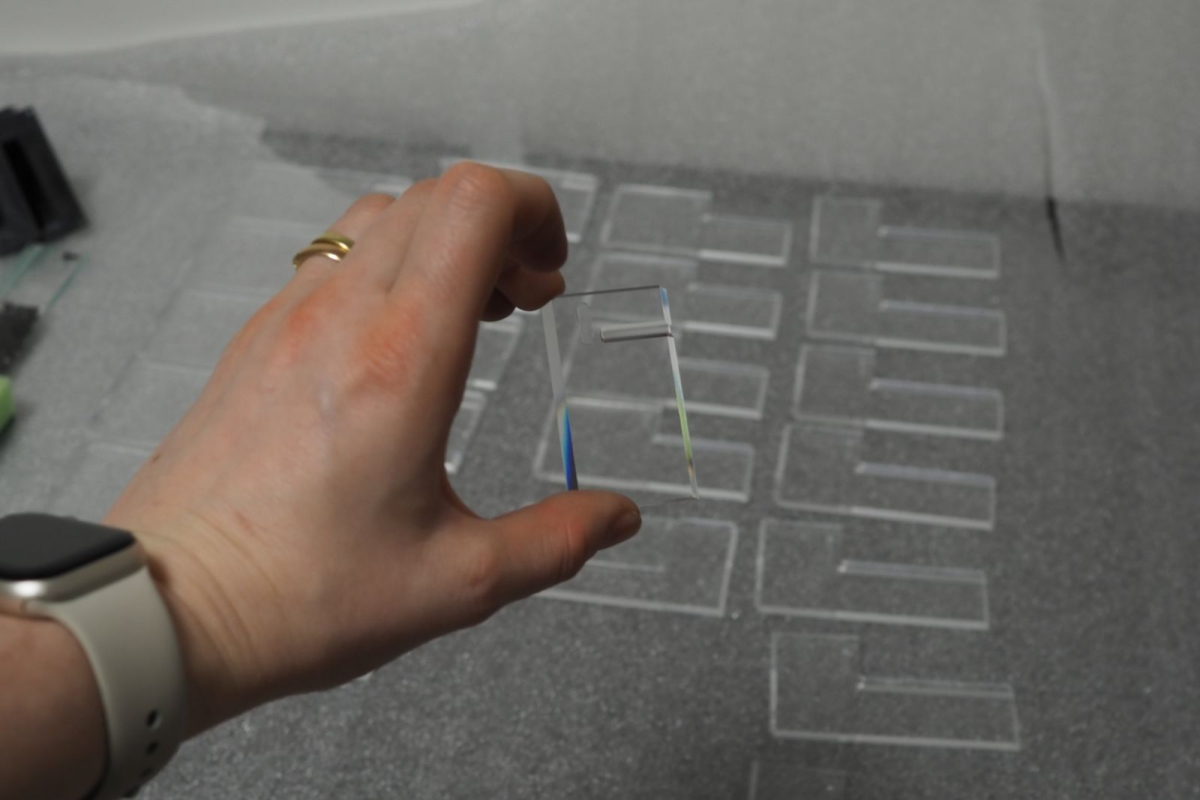

- CNC-Bearbeitung von Plexiglas – Herstellung transparenter und farbiger Plättchen
Materialien
- Forward AM Ultracur3D ST 45 Resin – 3D-Druck des Trophäenkörpers und des Logos (Materialauswahl zur Gewährleistung von Präzision und hochwertiger Oberfläche)
- Transparentes Plexiglas – dekorative Plättchen mit Glasoptik
Konstruktive Lösung und Optimierung
Der Trophäenkörper ist in einer geneigten Position ausgeführt, die seine optische Dynamik erhöht, zugleich jedoch höhere Anforderungen an die mechanische Stabilität der gesamten Konstruktion stellt. Im Laufe der Umsetzung wurde festgestellt, dass das Gewicht der gefrästen Plexiglasplättchen die Tragfähigkeit des ursprünglich vorgesehenen unteren Stützteils übersteigt, weshalb die Konstruktion weiter optimiert werden musste.

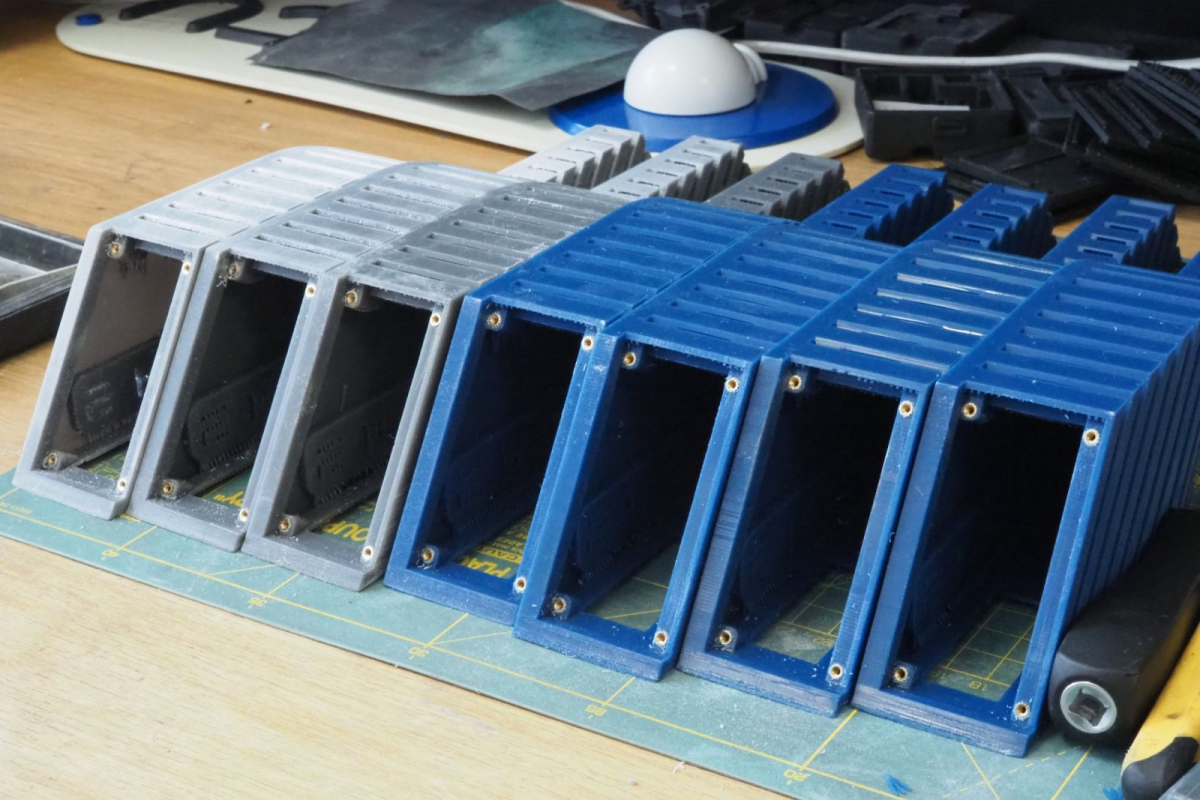

Für die Herstellung des Trophäenkörpers wurde der SLA-3D-Druck auf dem Drucker Phrozen MEGA 8K V2 gewählt, der dank seiner großen Druckfläche den Druck eines großformatigen Bauteils in einem Stück und ohne den Einsatz von Stützstrukturen ermöglicht. Dieser Ansatz war nicht nur im Hinblick auf die Oberflächenqualität, sondern auch hinsichtlich der konstruktiven Präzision entscheidend, da durch den Verzicht auf Stützstrukturen saubere Flächen ohne Stützspuren erhalten blieben und die anschließende Nachbearbeitung vereinfacht wurde.
Als 3D-Druckmaterial wurde Forward AM Ultracur3D ST 45 verwendet, ein zähes Urethan-Photopolymer für SLA-Verfahren. Das Material wurde im Hinblick auf mechanische Festigkeit und Zähigkeit sowie Maßhaltigkeit, Toleranzen ausgewählt, die bei der Herstellung größerer Bauteile mit integrierten Konstruktionselementen entscheidend sind. Diese Eigenschaften ermöglichten die Konstruktion einer innenliegenden Tasche für ein Stahlgewicht von etwa 300 g, deren Form exakt an die Geometrie des gedruckten Körpers angepasst ist.

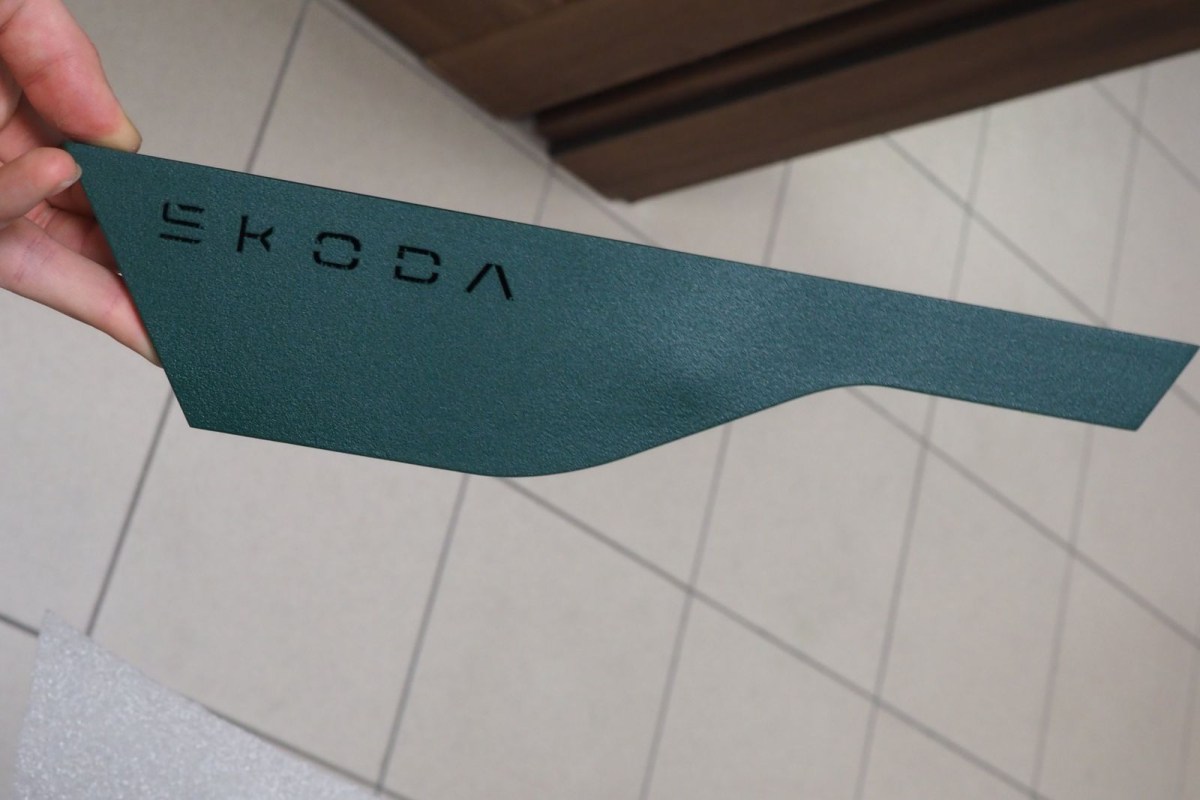

Das Gewicht ist mit vier Schrauben befestigt, vollständig in der Konstruktion verborgen und durch eine untere Plexiglasplatte abgedeckt, sodass es das äußere Design der Trophäe nicht beeinträchtigt. Dank dieser Anpassung erreicht die fertige Trophäe ein Gesamtgewicht von nahezu 1 kg, was wesentlich zu ihrem robusten und hochwertigen Charakter beiträgt.
Die gesamte Konstruktion wurde als standardisierte Basis konzipiert, optimiert für die Serienfertigung bei gleichbleibender Qualität. Zugleich ermöglicht sie eine schnelle Personalisierung der einzelnen Exemplare durch den Austausch der Platte mit der Widmung, ohne dass Eingriffe in die Grundkonstruktion oder den Fertigungsprozess erforderlich sind.
Nutzen und Mehrwert der Lösung von cotu®
Die von cotu® entwickelte Lösung führte zu einem technisch stabilen und konstruktiv durchdachten Produkt, das seine Festigkeit und Ausgewogenheit auch bei einer ungewöhnlichen Geometrie des Trophäenkörpers bewahrt. Durch die Kombination aus SLA-3D-Druck und präziser Nachbearbeitung wurde eine hohe Oberflächenqualität erreicht, die den Anforderungen an repräsentative und hochwertige Objekte entspricht.
Die standardisierte Konstruktion ermöglicht eine effiziente Kleinserienfertigung mit gleichbleibender Qualität über alle einzelnen Exemplare hinweg und bietet zugleich eine schnelle Personalisierung ohne Eingriffe in die Grundkonstruktion. Einen wesentlichen Mehrwert bietet auch die vollständige Projektabwicklung von der Aufbereitung der 3D-Daten bis zur Endmontage, wodurch dem Kunden während der gesamten Umsetzung ein einziger technischer Partner zur Verfügung steht.
Projektzusammenfassung
Der Auftrag für UGO! Media und Škoda Auto zeigt, dass SLA-3D-Druck in Kombination mit konventionellen Fertigungstechnologien nicht nur für Prototypen, sondern auch für repräsentative Endprodukte eine geeignete Lösung ist, bei denen besonderer Wert auf Details, Stabilität und visuelle Qualität gelegt wird.
Dank technischem Know-how und Erfahrung in der Kleinserienfertigung konnte cotu® eine Lösung liefern, die den hohen Anforderungen einer globalen Marke gerecht wird und zugleich hinsichtlich der Fertigung und der künftigen Reproduzierbarkeit effizient bleibt.
Suchen Sie einen technischen Partner für die Auftrags- oder Kleinserienfertigung, bei der Präzision, Stabilität und Oberflächenqualität entscheidend sind? Kontaktieren Sie uns und wir besprechen die Lösungsmöglichkeiten für Ihr konkretes Projekt.
