AS LASER WELDING – Konstruktion von Blasform- und Spritzgießwerkzeugen mithilfe der CAD-Lösungen von Cimatron

Das Unternehmen AS LASER WELDING bietet ein breites Dienstleistungsspektrum. Es befasst sich mit Laserauftragschweißen, Metallbearbeitung, der Entwicklung von Verbundwerkstoffen, Konstruktion … Was ist für Sie das verbindende Element?

Wir sind ein auf die Prototypenfertigung ausgerichtetes Unternehmen. Mit einem Augenzwinkern nennen wir uns „Partner der Innovatoren“, weil wir Unternehmen bei einer schnellen und effizienten Entwicklung unterstützen. Wir verfügen über eine breite Basis für die Fertigung und das Auftragschweißen sowie über eine leistungsfähige Konstruktionsabteilung, wenn Kunden mehr als „mechanische“ Hilfe benötigen.

Zu Ihren Dienstleistungen gehört auch die Konstruktion von Blasformwerkzeugen. Das ist eine spezielle Disziplin.

Ja, diese Werkzeuge unterscheiden sich deutlich von beispielsweise klassischen Spritzgießwerkzeugen. Die Konstruktion folgt spezifischen Regeln für die Entwicklung genau dieses Werkzeugtyps, und wie überall fließen unser „Know-how“ und die in dieser Branche gesammelten Erfahrungen in die Gestaltung ein. Ob es sich um Werkzeuge für die Automobilindustrie oder um Teile aus einem völlig anderen Bereich handelt: In der Konstruktionsphase müssen stets die korrekte Funktion des Blasformprozesses und der Übergänge zwischen den Kavitäten sichergestellt und die Abmessungen der „Butzentaschen“ richtig gewählt werden, damit der Kunde auf der Maschine optimale Ergebnisse erzielen kann.

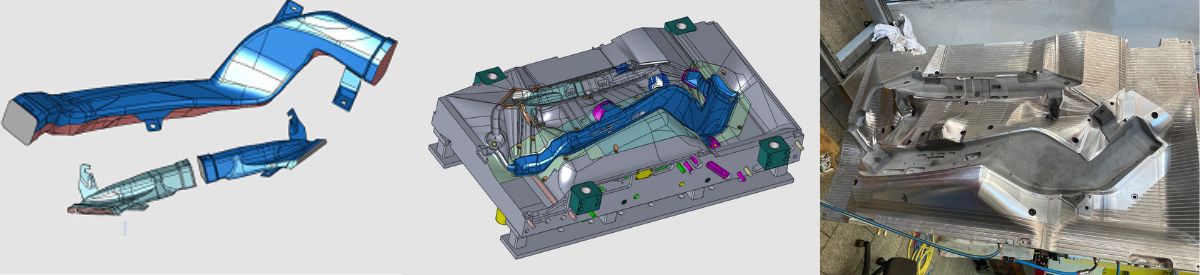

Beispiel aus einem mit CAD/CAM Cimatron bearbeiteten Projekt eines Blasformwerkzeugs für drei verschiedene Teile.

 Hier entstand also der Bedarf an einem Wechsel der CAD-Lösung?

Genau. Im Jahr 2020 konnten wir mit der bestehenden CAD-Lösung angesichts der Komplexität der Projekte, die auf unseren Tisch kamen, bei der Werkzeugkonstruktion nicht mehr weiterarbeiten. Wir benötigten ein Upgrade auf eine Software, die 3D-Flächenkonstruktion beherrscht. Dies bot in dem für uns erforderlichen Umfang nur Cimatron. Deshalb beschlossen wir, es auszuprobieren.

Wie verlief dieser Test? Da Sie Cimatron weiterhin nutzen, ist er offenbar gut ausgegangen?

Ja. Ich gebe zu, dass wir anfangs nicht viel Vertrauen in  Cimatron hatten. Diese CAD/CAM-Lösung ist in Tschechien nicht allgemein bekannt, wir kannten sie nicht. Es zeigte sich jedoch, dass sie genau das kann, was wir brauchen. Das Modellieren und Ziehen von Flächen entlang von Führungskurven, die Berechnung und Reparatur von Flächen sowie die anschließende Umwandlung in einen Volumenkörper funktionieren genau nach unseren Vorstellungen.

Entscheidend für die erfolgreiche Einführung war aber auch, dass uns der Schulungs- und Implementierungsspezialist Jakub Štětina vom Unternehmen technology-support, das Cimatron liefert, die erforderlichen Arbeitsabläufe in dieser Software so vermitteln konnte, dass wir innerhalb weniger Wochen selbstständig arbeiten konnten – und zwar an Projekten, die keineswegs einfach waren. Die Cimatron-Techniker konnten uns auch bei sehr speziellen Fragen beraten, fanden immer eine Lösung und halfen uns damit, das Unternehmen wieder einen Schritt voranzubringen.

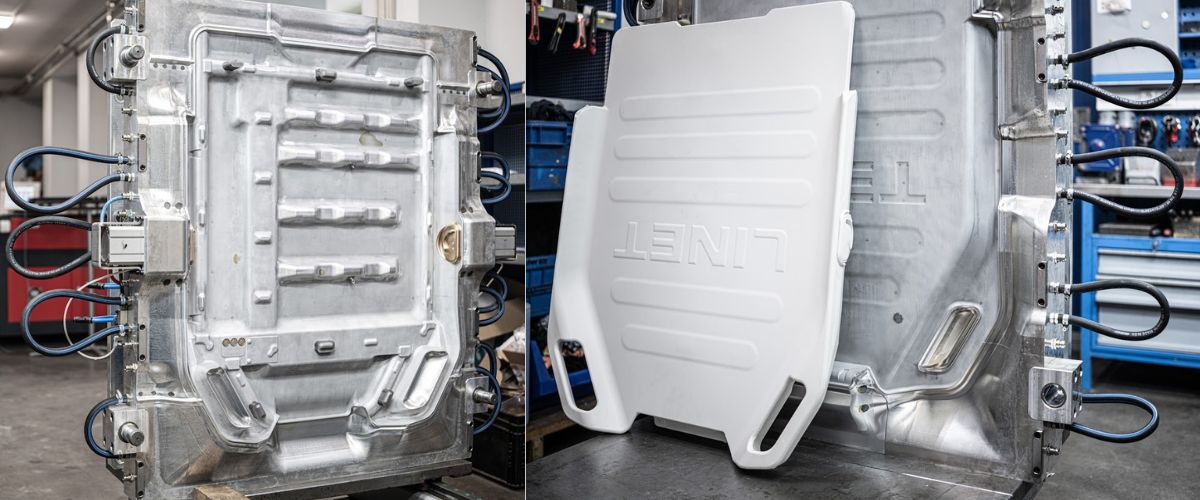

Mit CAD/CAM Cimatron erstelltes Blasformwerkzeug für das Rückenteil eines Krankenhausbetts.

Wie setzen Sie Cimatron derzeit ein?

Wir nutzen es täglich für die Konstruktion von Blasform- und Spritzgießwerkzeugen, bei der Entwicklung komplexer Teile und bei der Reparatur „zerfallener“ Modelle, die uns Kunden liefern.
