Graphitelektroden für die elektroerosive Bearbeitung (EDM).

Bearbeitung von Kohlenstoff-, Graphit- und C / C-Verbundwerkstoffen. Verkauf von Graphithalbzeugen. Wir bieten umfassende Dienstleistungen: Fachberatung bei der Auswahl des richtigen Materials, Erstellung von 3D-Modellen, Bearbeitung und Montage im Spannhalter.

Zertifikate

ČSN EN ISO 9001
Qualitätsmanagementsysteme

Sortiment / Dienstleistungen

Graphitelektroden für die elektroerosive Bearbeitung EDM

In den Anfängen der elektroerosiven Bearbeitung wurde Kupfer als Material zur Herstellung von Elektroden verwendet. Graphit kam etwa dreißig Jahre später zum Einsatz. Durch den Einsatz immer ausgefeilterer Impulsgeneratoren in Senkerodiermaschinen  überwiegt heute jedoch Graphit.

Aufgrund seiner unbestreitbaren Vorteile ist es für den Einsatz bei der EDM-Bearbeitung prädestiniert. In Form von Elektroden wird es zur Herstellung von Pressformen, Gießformen und Spritzgießwerkzeugen insbesondere für die Konsumgüterindustrie verwendet. Durch den Einsatz von Graphitelektroden beim Erodieren werden eine höhere Bearbeitungsproduktivität, ein höherer Automatisierungsgrad in der Fertigung und erhebliche Kosteneinsparungen innerhalb kurzer Zeit gewährleistet. Zu den Vorzügen von Graphitelektroden zählen ein relativ geringes Gewicht, eine leichtere Bearbeitbarkeit und geringerer Verschleiß, hohe Maßhaltigkeit, thermische Belastbarkeit und eine höhere Abtragsleistung.

Vorteile von Graphit

  •     4-mal geringere Wärmeausdehnung als Kupfer, was eine höhere Bearbeitungsgenauigkeit gewährleistet
  •     Möglichkeit zur Herstellung dünnwandiger Elektroden, was mit Kupfer nicht möglich ist
  •     5-mal geringere Dichte, sodass eine Elektrode mit gleichen Abmessungen 5-mal leichter ist als eine Kupferelektrode
  •     Bearbeitung mit 4-mal höherer Schnittgeschwindigkeit möglich, was die Herstellungszeit der Elektrode drastisch verkürzt
  •     Dünnwandige Elektroden verformen sich im Einsatz nicht, da im Graphit keine inneren Spannungen entstehen
  •     Geringerer Verschleiß ermöglicht eine längere Erodierdauer und macht dadurch einen Elektrodenwechsel und das erneute Ansetzen während des Prozesses überflüssig
  •     Ermöglicht das Erodieren schärferer Kanten

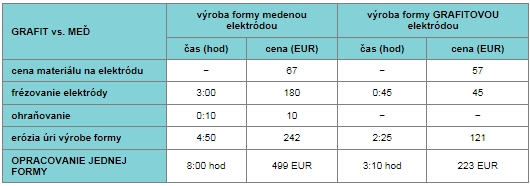

Vergleich des Zeit- und Kostenaufwands für die Herstellung einer Form mit Kupfer- und Graphitelektroden


Vergleich des Zeit- und Kostenaufwands für die Herstellung einer Form mit Kupfer- und Graphitelektroden


 Graphitprodukte und ihre Anwendungen:
