AllRounDia DualVision (DV) kombiniert auf ideale Weise das umfassende Know-how und die Fachkenntnisse von PIXARGUS: Die Hardware und Software der sehr erfolgreichen Technologie ProfilControl  7 von PIXARGUS wurden für die Messung von Produkten mit einfachen runden Konturen optimiert und angepasst. Das Ergebnis ist ein kostengünstiges System, das Oberflächen und Konturen von Rohren, Schläuchen und Mehrschichtverbundrohren lückenlos, kontinuierlich und über den gesamten Produktumfang misst – mit nur einem einzigen Sensorkopf.  Ein weiterer Vorteil des neuen 2-in-1-Messgeräts ist seine äußerst kompakte Bauweise, die Ihnen die Integration des Systems in Produktionslinien erheblich erleichtert. "Auf das Maximum reduziert": So nennen die Experten von PIXARGUS diesen Konstruktionsansatz. Sie sind überzeugt, dass das neue System nachhaltig zur Qualität runder Produkte beitragen wird.

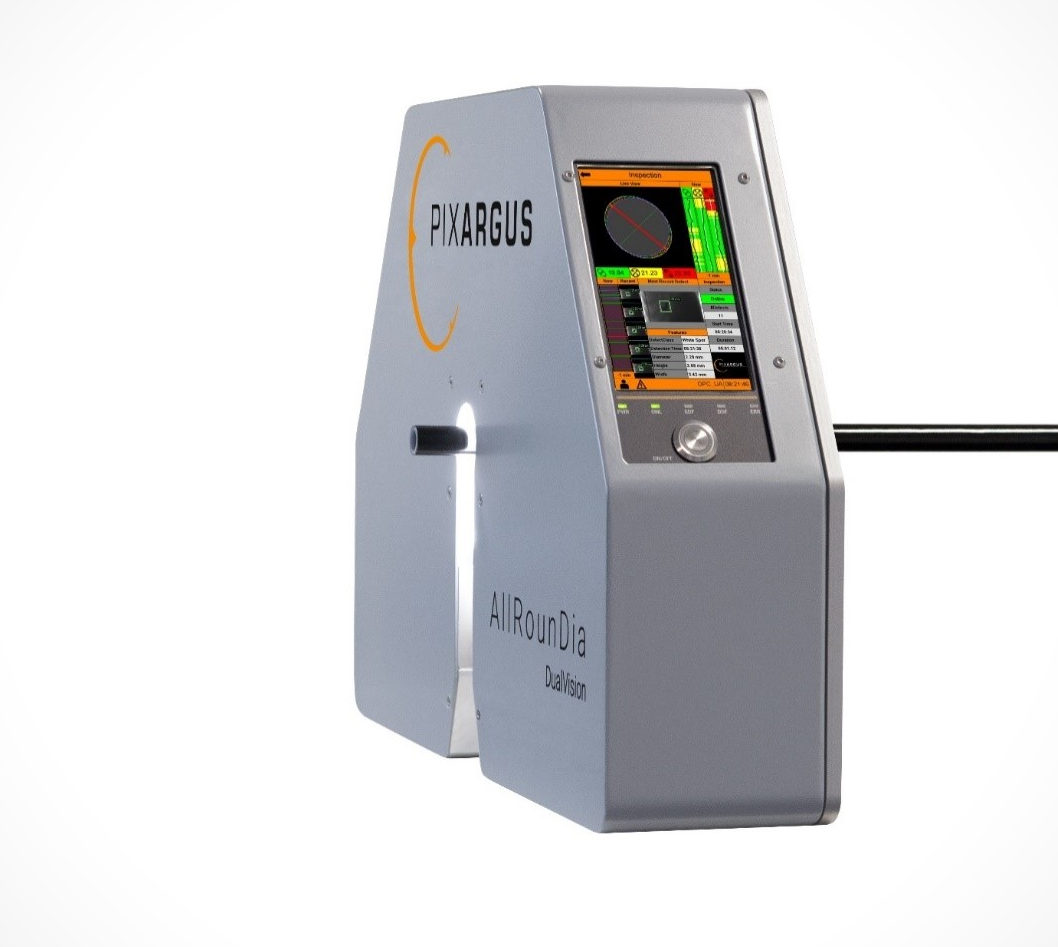

Abb. 1: Ersatz für einen Lumpendetektor: Dieses kostengünstige System mit äußerst kompakter Bauweise kontrolliert Rohre, Schläuche oder Kabel mit einer Fehlererkennungsrate von 100 %.

Dimensionsmessung: Statt einer Sechspunktmessung messen wir flächendeckend

AllRounDia DV ist das erste Gerät, das eine lückenlose 360°-Messung runder und ovaler Konturen ermöglicht. PIXARGUS erreicht dies mit einem kamerabasierten Lasertriangulationsverfahren. Während die konventionelle achsenbasierte Messung nach dem Schattenverfahren (siehe Abbildung) nur sechs einzelne Punkte erfasst, nehmen die optischen Sensoren von AllRounDia DV 4 Millionen Messpunkte auf. Der Geschäftsführer von PIXARGUS, Jürgen Philipps, sagt: "Jeder einzelne Punkt kann für die Produktqualität entscheidend sein." Obwohl die Einzelpunktmethode jeden einzelnen Punkt sehr genau misst, erfasst sie den Bereich zwischen den Punkten nicht und erkennt nur Fehler mit relativ großer topografischer Ausdehnung (Knoten). "Dies lässt sich an folgendem Beispiel recht einfach veranschaulichen: Nehmen wir einen 1 mm großen Fehler an einem 10 mm großen Produkt. Bei einer Prüfung des Produkts an nur sechs Punkten blieben 90 % der Oberfläche ungeprüft. Das System AllRounDia DV hingegen garantiert, dass jeder Punkt mit der gleichen hohen Zuverlässigkeit und Wiederholgenauigkeit geprüft wird", erklärt Philipps. "Es handelt sich um eine lückenlose Kontrolle im wahrsten Sinne des Wortes", fügt er hinzu.

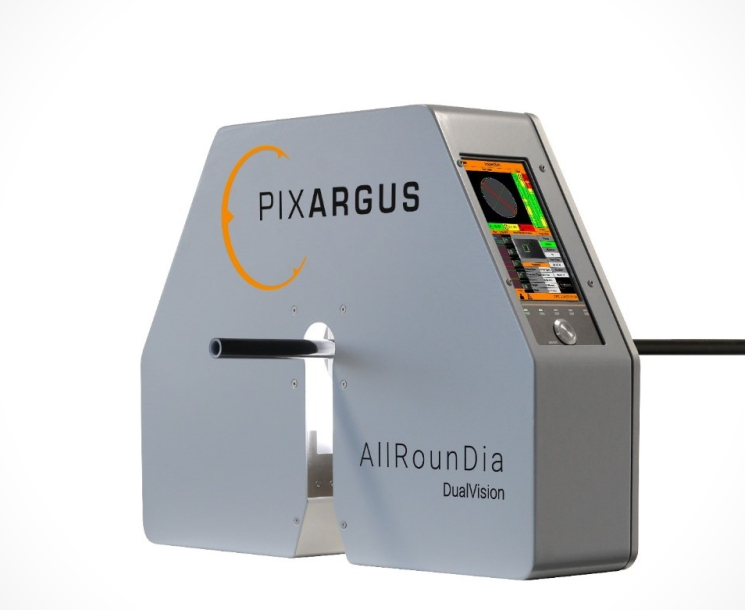

Abb. 2: AllRounDia DualVision – das erste System, das gleichzeitig eine vollständige 360°-Konturmessung und Oberflächenkontrolle eines Produkts mit rundem Querschnitt durchführt.

Oberflächenkontrolle: Mehr als ein Lumpendetektor

AllRounDia DV kontrolliert kontinuierlich nicht nur die Kontur, sondern auch die gesamte Oberfläche. Das System von PIXARGUS verwendet LED-Beleuchtung statt Laserlicht wie bei herkömmlichen Systemen. Das speziell entwickelte Beleuchtungskonzept gewährleistet eine vollkommen homogene Ausleuchtung des Sicht- und Messfeldes. Genau deshalb werden auch schwer erkennbare Unregelmäßigkeiten und Materialfehler wie Risse, Einschlüsse, Flecken und weitere kontrastreiche Fehler ab einer Größe von nur 0,5 mm zuverlässig erfasst.

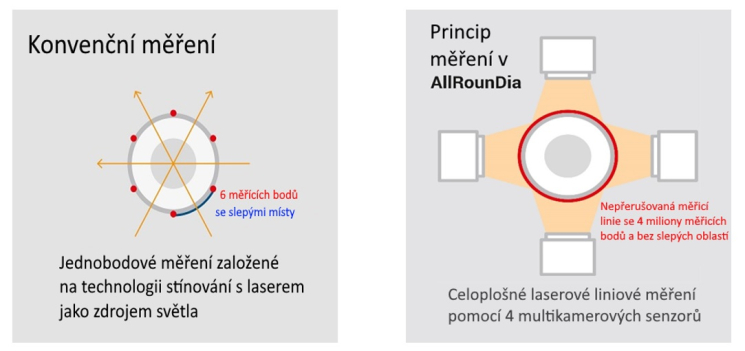

Abb. 3 + 4: Im Gegensatz zu herkömmlichen achsenbasierten (Sechspunkt-)Messungen erfassen die optischen Sensoren des Messgeräts AllRounDia DualVision 4 Millionen Messpunkte. Dies gewährleistet eine lückenlose Kontrolle über den gesamten Umfang ohne den Einfluss blinder Bereiche.

1+1 bei extrem kleinen Abmessungen

Durch die extrem kompakte Bauweise ist AllRounDia DV praktisch ohne jeglichen Aufwand an der Produktionslinie einsatzbereit. Das System ist mit einer einfachen und intuitiven HMI-Benutzeroberfläche ausgestattet. Es lässt sich entweder direkt über sein Display oder per Fernzugriff über ein Tablet bedienen. Diese äußerst kompakte "Allroundmaschine" bewältigt runde Produkte mit einem Durchmesser von bis zu 40 mm. Sie ist als eigenständige Einheit oder auf einem Standfuß montiert erhältlich.

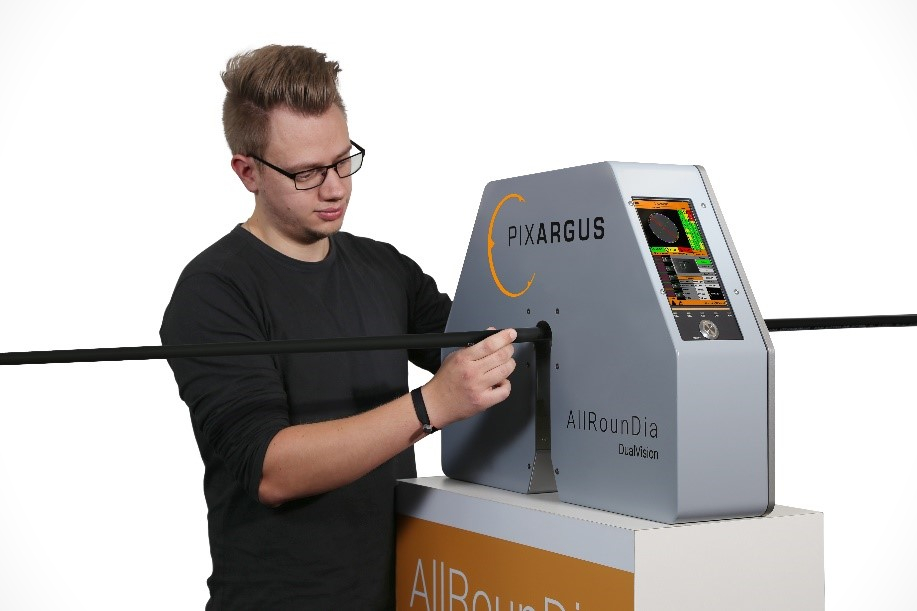

Abb. 5: Dank der kompakten Bauweise und der benutzerfreundlichen Hardware findet AllRounDia DualVision überall Platz und ist praktisch sofort einsatzbereit. Es lässt sich über den integrierten 15cm-Touchscreen oder per Fernzugriff über ein Tablet bedienen.

Mit allen gängigen Schnittstellenanschlüssen und bereit für Industrie 4.0

Das System AllRounDia DV basiert auf Windows, ist mit allen gängigen Schnittstellenanschlüssen ausgestattet und lässt sich problemlos in betriebliche Netzwerkstrukturen integrieren. AllRounDia DV bietet jedoch noch mehr: Das 2-in-1-System lässt sich mit weiteren Sensoren und Messsystemen vernetzen und über die OPC UA-Schnittstelle – horizontal wie vertikal – beispielsweise in innovative Industrie-4.0-Anwendungen integrieren.

Wenn Sie mehr über die Produkte von Pixargus erfahren möchten, kontaktieren Sie SUBTER PLUS s.r.o.
