Premiere auf der Messe Fakuma: Steuerungssystem ENGEL CC300 plus mit verbesserter Ergonomie und Haptik

Das Steuerungssystem CC300 plus ist die Antwort von ENGEL auf die Rückmeldungen und Anforderungen der Anwender. Es erfüllt die Anforderungen der Anlagenbediener: häufige Einrichtvorgänge und ein höherer Anteil manueller Tätigkeiten. Das neue System CC300 plus bietet gerade diesen Anwendern eine verbesserte Ergonomie und Personalisierung. Der dreiteilige Aufbau mit doppeltem Neigemechanismus und ein individuell konfigurierbares Handtastenpanel sind die wesentlichen Unterschiede zum System CC300.

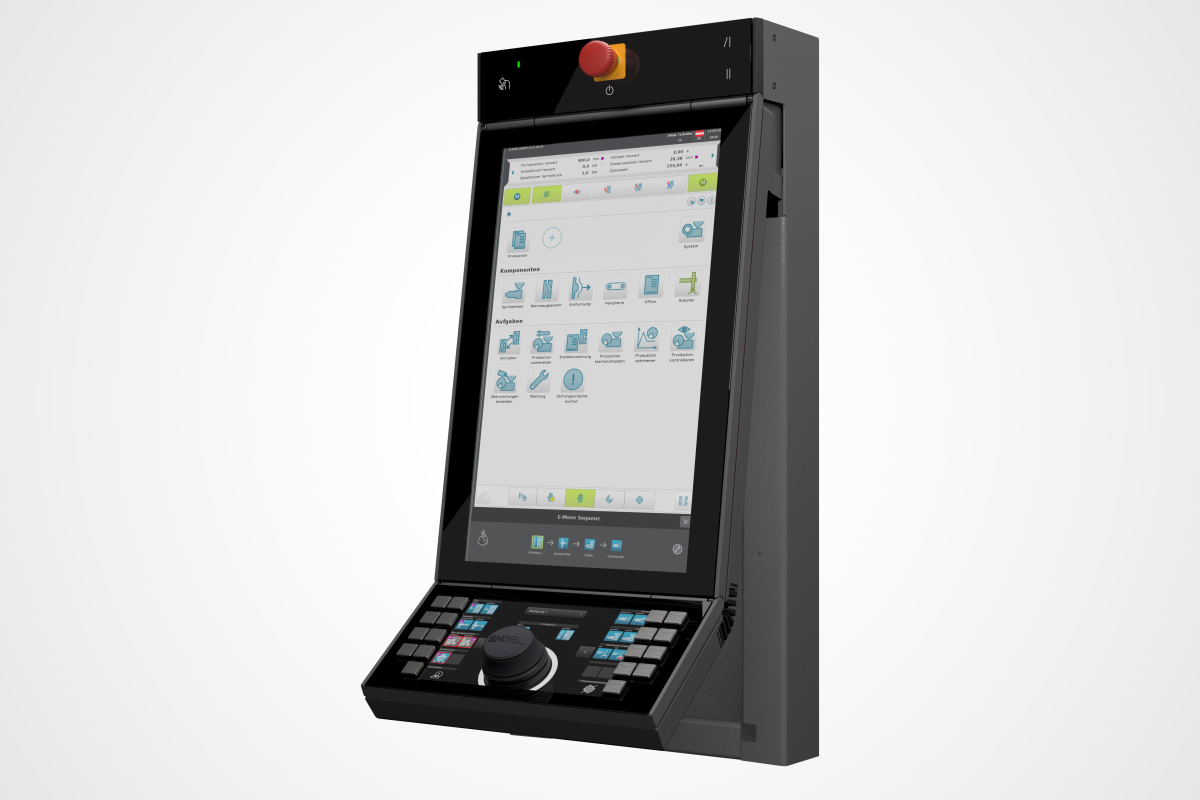

Bedieneinheit ENGEL CC300 plus mit optimierter Ergonomie und erweiterten Personalisierungsmöglichkeiten.

Mehr Bewegung: Drei aus einem

Die verbesserte Ergonomie beruht auf dem dreiteiligen Aufbau des Systems ENGEL CC300 plus, der aus drei Panels besteht – einem Schaltpanel, einem Visualisierungspanel und einem Handtastenpanel.

Das Schaltpanel enthält die üblichen Funktionen zur Benutzeranmeldung, den Zentralstopp und den Neigemechanismus. Optional können hier auch mechanische Bedienelemente für Sicherheitsfunktionen und individuelle Erweiterungen integriert werden. Die Benutzeranmeldung erfolgt wie beim CC300 über RFID mit dem gängigen Standard EUROMAP65. Optional bietet das System CC300 plus bereits ein neues Anmeldesystem über MIFARE, mit dem der Administrator individuelle Berechtigungen für die Benutzer festlegen kann.

Das Visualisierungspanel ist wie das aktuelle System CC300 mit einem 21,5"-Touchscreen ausgestattet. Dieses zentrale Panel dient der Navigation, der Einstellung und der allgemeinen Anzeige.

Das neu entwickelte Handtastenpanel ist das Herzstück des neuen Systems CC300 plus.

Neues Handtastenpanel für Haptik, Optik und Personalisierung

Acht Paare markanter Handtasten des Systems CC300 plus vermitteln dank der haptischen Rückmeldung ein gutes Sicherheitsgefühl und ermöglichen eine transparente Kontrolle der gesamten ENGEL Fertigungszelle. Wie beim System CC300 sind auch bei der Plus-Version alle Handtasten übersichtlich und individuell konfigurierbar. Die einzelnen Funktionen sind über die Funktion e-move oder mithilfe der Handtastenpaare schnell zugänglich. Darüber hinaus lassen sich am Handtastenpanel jetzt verschiedene Konfigurationen einstellen, um beispielsweise schnell zwischen der Steuerung des Roboters, des Kerns und des Spritzgießprozesses wechseln zu können.

Die neu entwickelte Multitouch-Funktion ermöglicht nicht nur die parallele Steuerung mehrerer Bewegungen, sondern unterstützt gleichzeitig auch die Navigation auf dem Bildschirm.

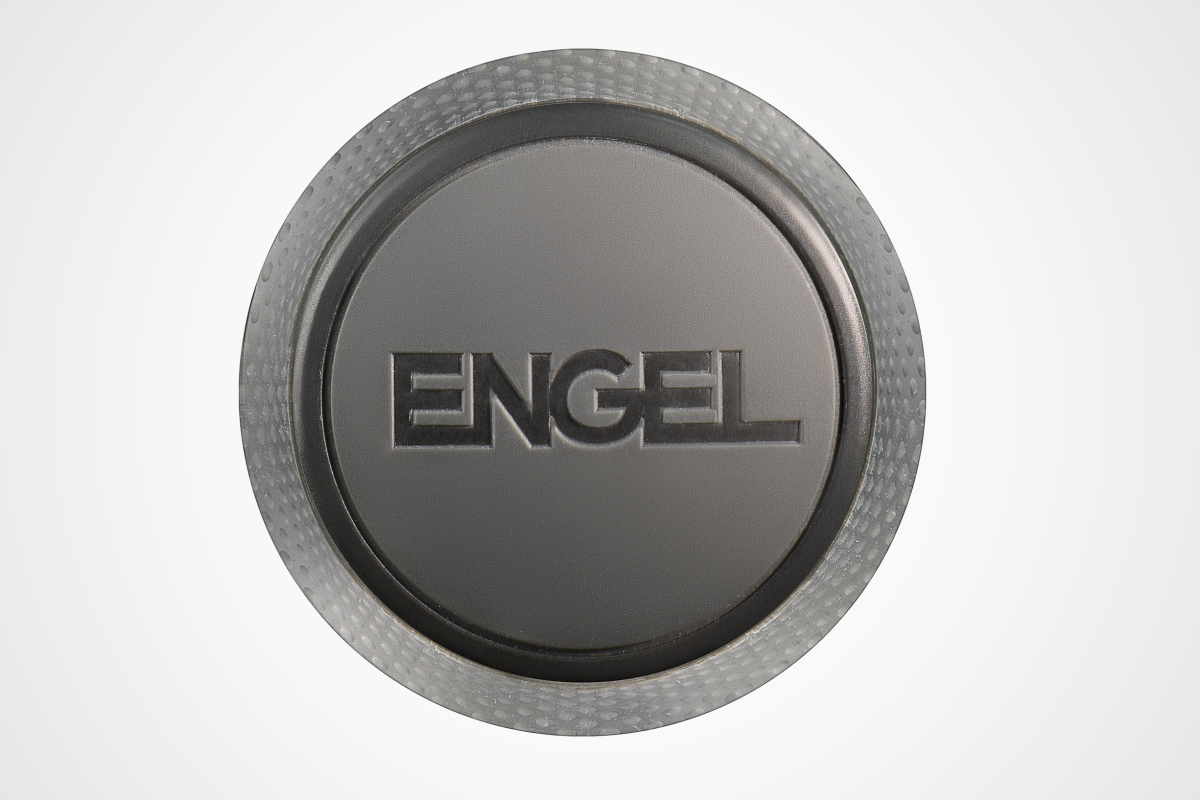

Der Drehregler e-move ermöglicht ein besonders einfaches manuelles Durchfahren der Anlagenprozesse.

Unabhängige Positionierung der drei Panels

Die drei Panels – Schaltpanel, Visualisierungspanel und Handtastenpanel – sind über eine präzise Positionierung miteinander verbunden, und die einzelnen Positionen lassen sich einfach und unabhängig voneinander per Tastendruck aktivieren. Die Bedieneinheit speichert die optimale Arbeitsposition für jeden Benutzer. Bleibt die Bedieneinheit eine bestimmte Zeit inaktiv oder meldet sich der Maschinenbediener ab, kehrt das System wie beim System CC300 in die Ausgangsposition an der Spritzgießmaschine zurück. Diese Funktion schützt zuverlässig vor Kollisionen mit Gabelstaplern oder den in der Produktion immer häufiger eingesetzten autonomen Transportfahrzeugen. Nach der Benutzeranmeldung fahren die Panels wieder in die Position, die der jeweilige Benutzer als optimal eingestellt hat.

Mehr Transparenz: e-move-Sequenz

Die Visualisierung erleichtert die Maschinenbedienung zusätzlich: Farben und Symbole zeigen den aktuellen Funktionsablauf, die Freigabe oder Sperrung zum jeweiligen Zeitpunkt des Prozesses an. Gleichzeitig werden die Endlagen der gesteuerten Bewegungen angezeigt. Nach dem Drücken einer Taste erscheint eine Balkenanzeige des „Weg-Istwerts“, und der Bediener kann die Bewegung nahezu live verfolgen.

Die Funktion e-move ist ein besonderes Merkmal der Steuerungsbaureihe ENGEL CC300. Der Drehregler ermöglicht ein besonders einfaches manuelles Durchfahren der Anlagenprozesse. Neu beim System CC300 plus ist die auf dem Display sichtbare e-move-Sequenz, die die eingestellten Funktionen in der Reihenfolge des gesteuerten Prozesses anzeigt. Auch diese Funktionssequenz lässt sich anpassen und individuell konfigurieren. Die Funktion e-move mit der neuen Bedientechnologie ist verschleißfrei und wartungsfrei.

Erleichterung der manuellen Bedienung

Mit dem Steuerungssystem CC300 sind derzeit mehr als 40 000 ENGEL Spritzgießmaschinen ausgestattet. Jede davon lässt sich bei Bedarf auf das System CC300 plus aufrüsten. Künftig haben Anwender die Wahl zwischen beiden Bedieneinheiten, da auch das System CC300 plus für alle Maschinentypen lieferbar ist.

Das System CC300 plus wurde auf Grundlage der Rückmeldungen von Anwendern entwickelt, die häufigeres Einrichten und wiederholte manuelle Bedienung benötigen.

Das System ENGEL CC300 plus ist eine geeignete Alternative in Betrieben, die eine häufige manuelle Bedienung erfordern. Dabei kann es sich beispielsweise um eine größere Anzahl von Einrichtvorgängen bei der Kleinserien- oder Auftragsfertigung handeln, wie sie in der Automobilindustrie üblich ist. Das System ENGEL CC300 plus eignet sich auch für Spritzgießmaschinen, die in Laboren zur Produktentwicklung eingesetzt werden. Und manchmal kann bei der Entscheidung der Wunsch des Maschinenbedieners ausschlaggebend sein, eine Bedieneinheit zu erhalten, die ihm dank intelligenter Haptik und Personalisierung die Arbeit erleichtert.

Die neue Bedieneinheit CC300 plus wurde auf der Messe FAKUMA am Messestand von ENGEL in Halle 5A präsentiert.
